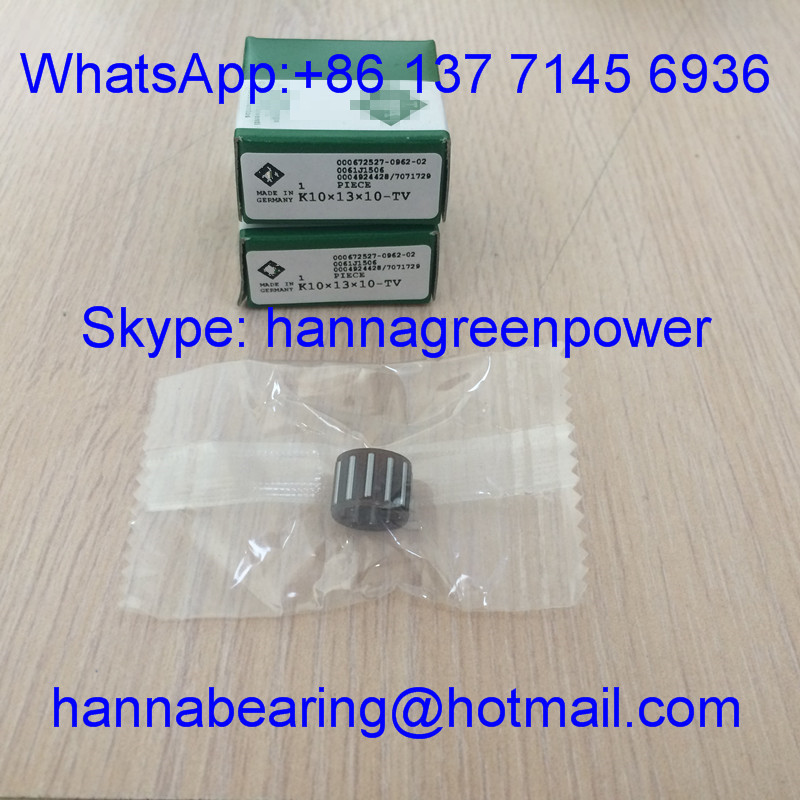

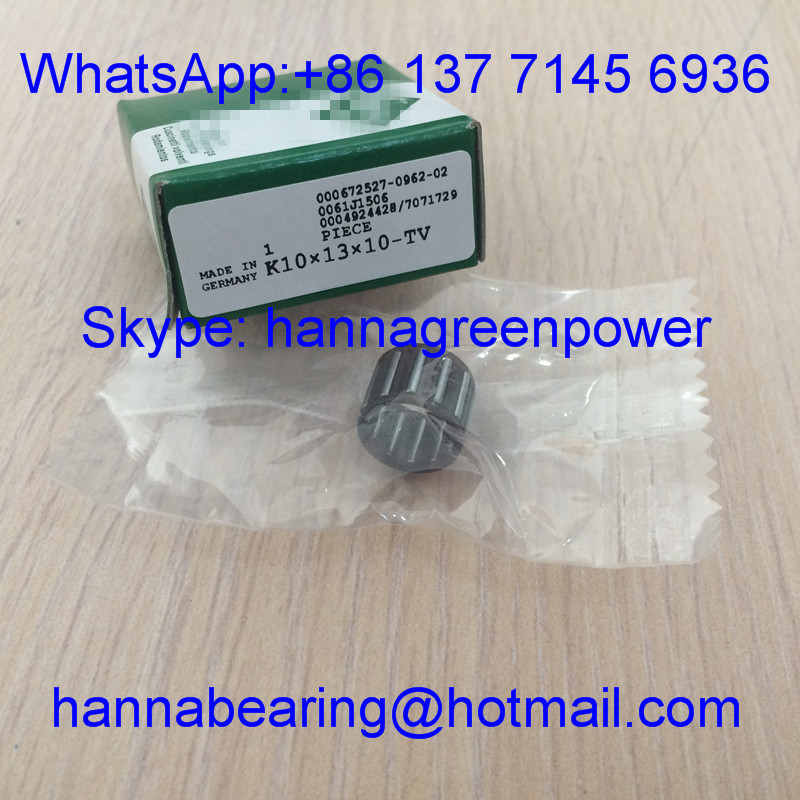

K10x13x10- TV / K10x13x10-TN Polyamid Cage Needle Roller & Cage Assemblies 10*13*10mm

1. Przegląd produktu

K10x13x10-TV i K10x13x10-TN są oddzielnymi metrycznymi zestawami rolkowymi igieł i klatek bez pierścienia zewnętrznego i pierścienia wewnętrznego, z jednolitym wymiarem granicznym Fw = 10 mm wewnętrznej średnicy dopasowującej,średnica zewnętrznego walca Dw=13 mm, całkowita szerokość C = 10 mm. Ta seria K działa wyłącznie z utwardzonym otworem obudowy i ugaszonym wałem lustrzanym, aby utworzyć kompletne łożyska igieł.

• K10x13x10-TV: standardowa, wzmocniona włóknami szklanymi, plastikowa klatka telewizyjna PA66, stabilna odporność na ciepło i bardzo wysoka ograniczająca prędkość obrotowa dla ciągłego sprzętu transmisji miniaturowej o dużej prędkości;
• K10x13x10-TN: zoptymalizowana klatka nylonowa PA66 TN o niskim tarciu, precyzyjne ustawienie rolki, mniejszy hałas biegowy, idealny do precyzyjnych cichych urządzeń napędowych z rygorystycznymi standardami kontroli hałasu.

Wielokrotne gęste cylindryczne rolki z igłami równomiernie oddzielone zintegrowaną plastikową klatką, wyjątkowa zdolność obciążenia radialnego w przypadku bardzo wąskiego przekroju radialnego.szeroko stosowane do skrzyń biegów mikro redukcyjnych, miniaturowe narzędzia elektryczne, tekstylialne rolki mikro napięcia, automatyzacja małe zespoły przesuwne,instrumenty do badań precyzyjnych i lekkie modele struktur przesyłowych o ograniczonej powierzchni instalacji radialnej.

2Specyfikacje techniczne

Zjednoczone parametry podstawowych standardów

Średnica wału dopasowanego Fw: 10 mm
Średnica zewnętrzna walca igły Dw: 13 mm
Szerokość zespołu C: 10 mm
Struktura: Oddzielne zestawienie rolki igły i klatki, bez wewnętrznego pierścienia, bez wyciągniętej zewnętrznej powłoki kubka
Materiał walcowania igły: stal o wysokiej zawartości węgla chromowanej GCr15
Standardowa wolność radialna: wolność normalna CN
Minimalna komora r: 0,3 mm
Wymagania dotyczące otworu wału i obudowy: twardość tłumieniowa HRC60·64 z wykończeniem lustrzaną

K10x13x10-TV

Klatka: Standardowy plastikowy uchwyt telewizora wzmocniony włóknem szklanym PA66
Obciążenie dynamiczne Cr: 4750 N
Korpus obciążenia statycznego: 6180 N
Prędkość obrotu ograniczająca tłuszcz: 21800 obrotów/min
Olej smarowy ograniczający prędkość obrotową: 32500 r/min
Masa netto: 0,0022 kg

K10x13x10-TN

Klatka: Optymalizowany, nisko hałasowy, wzmocniony włóknem szklanym, plastikowy podtrzymujący PA66 TN
Obciążenie dynamiczne Cr: 4620 N
Korpus obciążenia statycznego: 6030 N
Prędkość obrotowa ograniczająca tłuszcz: 17500 obrotów/min
Olej smarowy ograniczający prędkość obrotową: 23200 obrotów/min
Masa netto: 0,0023 kg
Na życzenie klienta dostępne są kompletne rysunki wymiarów i dane z badań wydajności pełnego obciążenia dwóch modeli.

3Główne zalety

1. Oddzielna konstrukcja klatki i zestawu rolkowego igły, elastyczne dopasowanie z samodzielnie przetwarzanymi przez klienta hartowanymi obudowami i wałem, znacznie zmniejsza ogólne koszty formowania i przetwarzania sprzętu
2. Ultra-szczupły radialny przekrój poprzeczny oszczędza przestrzeń instalacji radialnej, doskonale spełnia wymagania miniaturyzowanej kompaktowej konstrukcji przekładni
3. Dwie opcje klatki z tworzyw sztucznych z włókna szklanego PA66 (TV / TN) pokrywają różne wymagania operacyjne: telewizor do ciągłej pracy o bardzo wysokiej prędkości; TN do cichej transmisji o niskiej precyzji hałasu
4. Gęsty jednolity układ rolki igły zapewnia niezawodną sztywność radialną i dużą zdolność obciążeniową, stabilną obrotową pracę długiego cyklu średniej prędkości
5. Modyfikowana klatka nylonowa z włókna szklanego skutecznie zmniejsza tarcie walcowania, tłumi nieprawidłowy hałas wibracji, przeciwstawia się deformacji w wysokich temperaturach i zapobiega rozpraszaniu igły
6. Opcje dostosowywalne: walory igły z stali nierdzewnej, rozszerzona przepustowość radialna C3, oznakowanie laserowe OEM, wypełnianie specjalnym smarem w niskich temperaturach

Efektywne uproszczenie projektowania struktury miniaturowej przekładni i wydłużenie okresu eksploatacji zespołów wspierających mikrooś

4. Wnioski

Ten zestaw K10x13x10-TV / K10x13x10-TN z oddzielnymi igłami jest szeroko dopasowany do następujących mikro lekkich urządzeń przemysłowych i cywilnych:

• Mikro-miniaturowe skrzynki biegów redukcyjnych, małe wewnętrzne elementy wspierające wału skrzyni biegów
• Mini ręczne narzędzia elektryczne, małe mikro maszyny elektryczne ogrodowe części obrotowe
• Precyzyjne urządzenia biurowe do testowania drobiazgów, urządzenia przesuwne do przesuwania rolków na napięciu mikrowojowym
• Automatyczne miniaturowe liniowe mechanizmy przesuwne i zestawy do pozycjonowania mikro-przeciągów
• Łatwe zabawki modelowe, małe domowe elektryczne lekkie zestawy przekładni obrotowych
• Części zamienne na rynku wtórnym do urządzeń do montażu klatek rolkowych z oddzielnymi igłami o średnicy wewnętrznej 10 mm

Idealne podwójnie opcjonalne, kompaktowe, szybkie rozwiązanie rolkowe z mikro igłą dla niestandardowego sprzętu przesyłowego z twardą obudową o ślepym otworze

5. Dlaczego wybrać GQZ Bearing

• 25 lat profesjonalnego doświadczenia w produkcji zestawu klatek rolkowych z oddzielnymi igłami serii K
• Dwa modele w pełni wymiarowo wymienne z międzynarodowym standardem K10×13×10 zestawy igieł serii, spójne tolerancje wymiarowe i precyzja dopasowania walców
• Pełna obsługa OEM i ODM oparta na indywidualnych wymaganiach, wspierająca rolki z igły ze stali nierdzewnej i specjalne dostosowanie
• Ścisła kontrola całego procesu: badanie twardości surowca, precyzja formowania klatek z tworzyw sztucznych, jednolitość sortowania rolkami igłowymi oraz badania trwałości cyklu szybkiego przed dostawą
• Profesjonalny zespół inżynierów łożysk igieł zapewnia wskazówki instalacyjne w zakresie otworu obudowy i dopasowania tolerancji twardości wału w ciągu 24 godzin
• Stabilne linie montażowe do produkcji masowej z preferowaną ceną hurtową hurtową dla długoterminowych producentów sprzętu miniaturowego

Koncentrujemy się na stabilnym pozycjonowaniu rolków, niskiej wydajności tarcia i długoterminowej współpracy z globalnymi nabywcami przemysłowymi

6Kontrola jakości

• Kontrola składu chemicznego surowca i twardości powierzchni rolków igłowych ze stali chromowanej GCr15
• Precyzyjne cięcie, szlifowanie i zaokrąglanie cylindrycznych rolników igłowych w celu wyeliminowania ostrych krawędzi
• Wstrzykiwacze formowanie dla klatki z tworzyw sztucznych wzmocnionych włóknem szklanym PA66, kształtowanie przy stałej temperaturze w celu zmniejszenia deformacji
• Celowe oddzielne badania wydajności dla dwóch wersji: badanie odporności na wysoką temperaturę w klatce telewizyjnej, badanie tarcia w klatce TN przy niskim poziomie hałasu, kontrola jednolitości przepustowości promieniowej
• Jednolite załadunek rolki igłowej do klatki, oddzielna inspekcja wymiarowa i ponowna inspekcja wyglądu każdego modelu przed opakowaniem antyrostycznym i wysyłką

Każda partia zestawów klatki z igłą przechodzi pełne badanie trwałości cyklu próbkowania w celu zagwarantowania stabilnej pracy obciążenia promieniowego wewnątrz specjalnie utwardzonej obudowy

7Zdobądź teraz cytat.

Jeśli potrzebujesz szybkiej klatki K10x13x10-TV standardowej PA66 i nisko hałasowej klatki K10x13x10-TN zoptymalizowanej z nylonowej klatki, oddzielnych zestawów rolkowych igieł do skrzyni biegów mikro i mini sprzętu elektrycznego,Wyślij nam zapytanie bezpośrednio.
Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka oficjalna odpowiedź na certyfikat fabryczny w ciągu 24 godzin
• Wykorzystanie wzorów w układzie, w którym wzorca jest włączony do układu
• Proponowane rozwiązania łożysk, w tym opcje rolki igły antyrosty ze stali nierdzewnej
• Konkurencyjna cena hurtowa hurtowa bezpośrednio w fabryce dla zamówień mieszanych dwóch modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowiska operacyjnego urządzenia w celu uzyskania szczegółowej oficjalnej oferty
