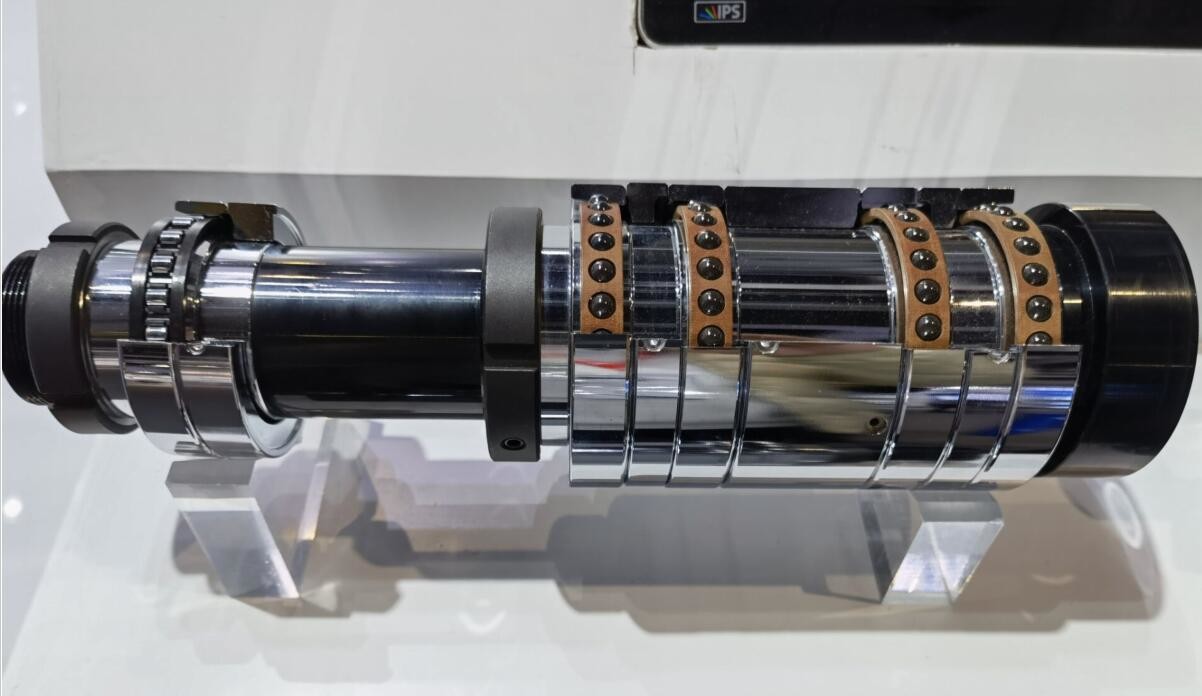

Podłoże kątowe o jednym rzędzie

łożyska kulkowe o jednym rzędzie mogą wytrzymać obciążenie osiowe tylko w jednym kierunku.ponieważ linia działania obciążenia elementem toczącym się i linia działania obciążenia promieniowego nie znajdują się w tej samej płaszczyźnie promieniowej, powstaje wewnętrzny składnik siły osiowej, więc musi być instalowany w parach. Jednorzędowa konstrukcja łożyska kulkowego o kącie kontaktowym: 1Oddzielne kątowe łożyska kulkowe Nazwa kodowa tego rodzaju łożyska to S70000. Nie ma zamka na zewnętrznym pierścieniu biegowym i może być oddzielony od wewnętrznego pierścienia, klatki i zestawu kulkowego, dzięki czemu można go zainstalować oddzielnie.Te typy miniaturowych łożysk o średnicy wewnętrznej mniejszej niż 10 mm są najczęściej stosowane w wirnikach giroskopów, mikro silniki i inne urządzenia, które mają wysokie wymagania dotyczące równowagi dynamicznej, hałasu, wibracji i stabilności. 2Nieodłączalne kątowe łożyska kulkowe Kanał pierścieniowy tego typu łożyska ma zamek, więc dwa pierścienie nie mogą być oddzielone. 1 kąt kontaktu α = 40°, nadający się do nośności większego obciążenia osiowego; 2 kąt kontaktu α = 25°, stosowany głównie do precyzyjnych łożysk wrzutowych; 3W kącie kontaktu α = 15°, który jest najczęściej stosowany w dużych łożyskach precyzyjnych.
