Rękaw złącza rozszerzającego z serii Z2 szeroko stosowany w maszynach do papieru z przekładnią CNC

produkty

Łańcuch rolkowy ze stali nierdzewnej

Akcesoria do łożysk

Skontaktuj się z nami

Mr. Mike Zhang

gq@gqbearing.com

86-510-82695331

Skontaktuj się teraz

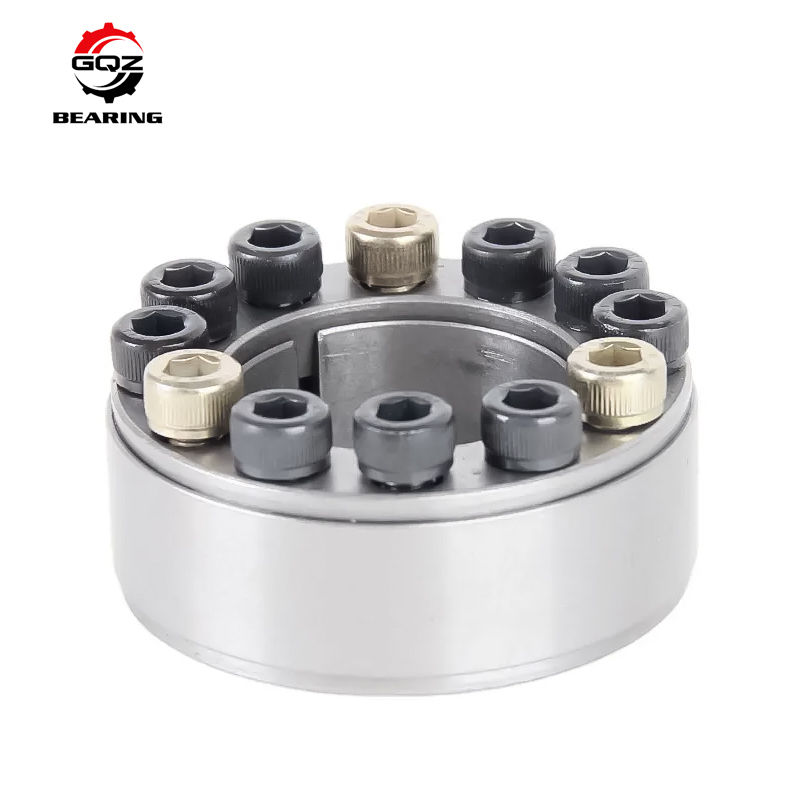

Rękaw złącza rozszerzającego z serii Z2 szeroko stosowany w maszynach do papieru z przekładnią CNC

MOQ:	5 sztuk
standard packaging:	Plastikowa torba+COX+karton
Supply Capacity:	10000/miesiąc

Details Information

Product Description

Detail Information

Miejsce pochodzenia

Chiny

Nazwa handlowa

GQZ or Other famous brand

Orzecznictwo

ISO9001,ROHS

Numer modelu

Seria Z2

Rodzaj produktu:

Rękaw z sprzężeniem rozszerzającym

Zastosowanie:

Motoryzacja.ciągniki.maszyny.budowlane.walcowni

Siła osiowa ft (kn):

525-4000

Torque MT (KN.M):

52,5-2000

Materiał, łożysko:

Stal łożyskowa

Podkreślić:

Włókna sprzęgające z łańcucha obracowego CNC

Rękaw z sprzężeniem rozszerzającym

Włókna złącza rozszerzającego zębatka CNC

Product Description

Nowy produkt: tuleja zaciskowa Z2, tuleja rozprężna, szeroko stosowana w tokarkach CNC i maszynach papierniczych

Tuleja zaciskowa to zaawansowany komponent podstawowy, szeroko stosowany na rynku międzynarodowym do mechanicznego łączenia pod dużym obciążeniem. W połączeniu wału i koła jest to bezwpustowe urządzenie sprzęgające, które realizuje przenoszenie obciążenia poprzez dokręcanie ciśnienia i tarcia generowanego między powierzchniami przylegania śrub o wysokiej wytrzymałości.

Opis produktu

Przemysł zastosowania

Motoryzacja. Ciągniki. Maszyny budowlane. Walcownie

Miejsce pochodzenia

Chiny

Typ

KULKOWY

Numer modelu

Seria Z2

Nazwa marki

GQZ lub OEM

Typ uszczelnienia

Otwarty

Materiał

Stal chromowana

Średnica zewnętrzna

200-1000mm

Rozmiar otworu

260-1100mm

Cecha

Długa żywotność

Certyfikat

ISO9001:2008

Wibracje

Z1V1 Z2V2 Z3V3

Precyzja

P0,P5,P6

Usługa

Usługa OEM

Magazyn

Bogaty

Opakowanie

Oryginalne opakowanie

Główne zalety tulei zaciskowej
Łatwy w instalacji
Niska dokładność obróbki wymagana dla otworów wału, brak potrzeby stosowania urządzeń grzewczych/ciśnieniowych, wystarczy dokręcić śruby po przekątnej zgodnie z momentem obrotowym.
Umożliwia ponowne pozycjonowanie piast na wale i obsługuje sprzęgła ze słabo spawanymi materiałami.
Wysoka niezawodność
Brak konstrukcji osłabiającej wpust, brak zużycia ruchu względnego, długa żywotność.
Automatyczna awaria w przypadku przeciążenia chroni bezpieczeństwo sprzętu.
Elastyczna adaptacja
może wytrzymać wiele obciążeń, obsługiwać użycie wielu tulei rozprężnych szeregowo w celu zwiększenia obciążenia.
Łatwy demontaż (wystarczy poluzować śruby), konstrukcja antykorozyjna powierzchni styku w celu zapewnienia wielokrotnego użytku.

Wymiary					Obciążenie znamionowe		Waga
d	D	I	L	L₁	Siła osiowa Ft(kN)	Moment obrotowy Mt(Kn.m)	W.t(kg)
200	260	46	52	68	525	52.5	8.65
210	275	50	56	74	599	62.89	10.1
220	285	50	56	74	620	68	11.22
240	305	50	56	74	715	85.5	12.2
250	315	50	56	74	768	96	12.7
260	325	50	56	74	800	104	13.2
280	355	60	66	86.5	915	128	19.2
300	375	60	66	86.5	1020	153	20.5
320	405	72	78	100.5	1310	210	29.6
340	425	72	78	100.5	1310	224	31.1
360	455	84	90	116	1630	294	42.2
380	475	84	90	116	1620	308	44
400	495	84	90	116	1610	322	46
420	515	84	90	116	1780	374	50
450	555	96	102	130	2050	461.25	65

Informacje o firmie

Rękaw złącza rozszerzającego z serii Z2 szeroko stosowany w maszynach do papieru z przekładnią CNC 3

Rękaw złącza rozszerzającego z serii Z2 szeroko stosowany w maszynach do papieru z przekładnią CNC 4

FAQ

Czy tuleje adaptacyjne wytrzymują trudne warunki środowiskowe?

Trudne środowiska, charakteryzujące się wilgocią, kurzem i ekstremalnymi temperaturami, stanowią poważne wyzwania.

Odporność na korozję: Narażenie na wilgoć może prowadzić do korozji, wpływając na wydajność tulei.

Rozwiązanie: W przypadku operacji w trudnych warunkach należy wybrać tuleje adaptacyjne wykonane z materiałów odpornych na korozję lub rozważyć powłoki ochronne w celu zwiększenia trwałości tulei adaptacyjnych.

Jak należy strukturyzować procedury konserwacji dla systemów wykorzystujących tuleje adaptacyjne?

Skuteczna konserwacja ma kluczowe znaczenie dla maksymalizacji żywotności i wydajności.

Harmonogramy inspekcji: Ustanowienie rutynowych harmonogramów inspekcji pomaga wcześnie wykryć potencjalne problemy.

Potrzeby smarowania: Właściwe smarowanie zapewnia płynną pracę i zmniejsza zużycie.

Rozwiązanie: Aby skutecznie konserwować systemy z tulejami adaptacyjnymi:

Wdrażaj kompleksowy harmonogram konserwacji, obejmujący czyszczenie, inspekcję i ponowne smarowanie elementów wokół tulei adaptacyjnej.

Prowadź szczegółową dokumentację wszystkich czynności konserwacyjnych, aby śledzić stan i wydajność tulei adaptacyjnych w czasie.

Czy istnieją szczególne względy przy wyborze tulei adaptacyjnych do zastosowań o dużej prędkości?

Zastosowania o dużej prędkości wymagają starannego doboru w celu zarządzania generowaniem ciepła i wibracjami.

Zarządzanie ciepłem: Duże prędkości mogą generować znaczne ciepło, prowadząc do zwiększonego zużycia.

Rozwiązanie: W przypadku zastosowań o dużej prędkości należy wybrać tuleje adaptacyjne przeznaczone do zwiększonych możliwości prędkości z zoptymalizowaną geometrią wewnętrzną. Zapewnij odpowiednie systemy smarowania i chłodzenia, aby wspierać tuleje adaptacyjne.
