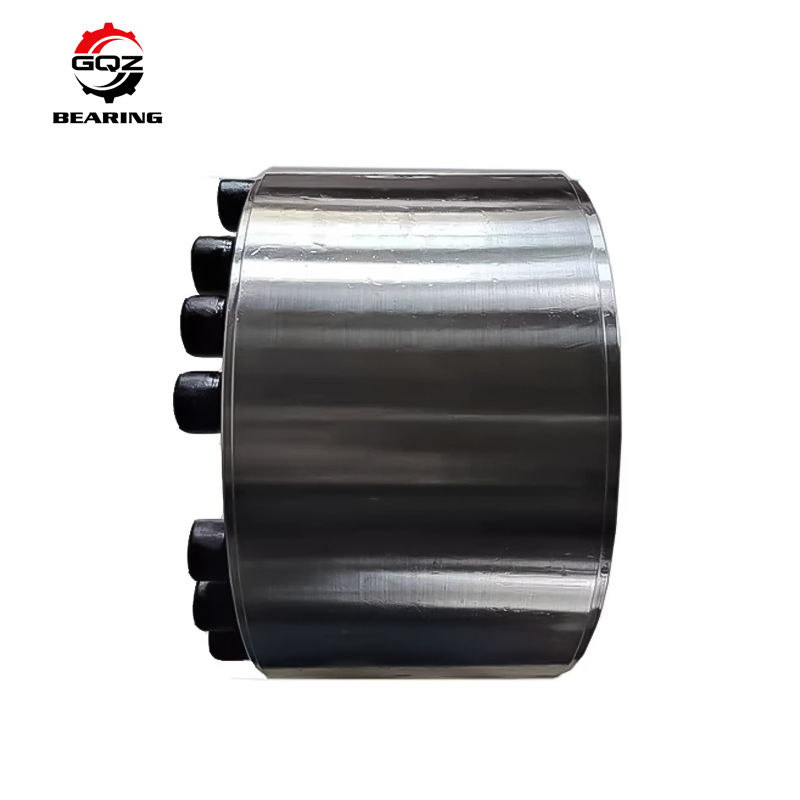

KTR400 Bezkluczowy wał sprzęgła przedłużającego Duży moment obrotowy Tuleja zaciskowa Tuleja rozprężna Z12A

MOQ:	5 sztuk
standard packaging:	Plastikowa torba+COX+karton
Supply Capacity:	10000/miesiąc

Details Information

Product Description

Detail Information

Miejsce pochodzenia

Chiny

Nazwa handlowa

GQZ or Other famous brand

Orzecznictwo

ISO9001,ROHS

Numer modelu

Seria Z12A

Rodzaj produktu:

Rękaw z sprzężeniem rozszerzającym

Zastosowanie:

Motoryzacja.ciągniki.maszyny.budowlane.walcowni

Siła osiowa ft (kn):

1437.5-5860

Torque MT (KN.M):

143,7-1760

Materiał, łożysko:

Stal łożyskowa

Podkreślić:

KTR400 Bezkluczowy wał sprzęgła przedłużającego

Duży moment obrotowy Tuleja zaciskowa

Włókno rozszerzające bez klucza

Product Description

Tuleja rozprężna KTR400 Bezkluczowe sprzęgło rozprężne Wał Duży moment obrotowy Tuleja blokująca rozprężna Z12A

Tuleja sprzęgła rozprężnego to zaawansowany element podstawowy, szeroko stosowany na rynku międzynarodowym do połączeń mechanicznych przy dużych obciążeniach. W połączeniu wału i koła jest to bezkluczowe urządzenie sprzęgające, które realizuje przenoszenie obciążenia poprzez dokręcanie ciśnienia i tarcia generowanego między powierzchniami dopasowania śrub o wysokiej wytrzymałości.

Opis produktu

Branże zastosowań

Motoryzacja.ciągniki.maszyny budowlane.walcownie

Miejsce pochodzenia

Chiny

Typ

Tuleja rozprężna

Numer modelu

Seria Z12A

Nazwa marki

GQZ lub OEM

Typ uszczelnienia

Otwarty

Materiał

Stal chromowa

Średnica zewnętrzna

200-600mm

Rozmiar otworu

260-695mm

Cecha

Długa żywotność

Certyfikat

ISO9001:2008

Wibracje

Z1V1 Z2V2 Z3V3

Precyzja

P0,P5,P6

Usługa

Usługa OEM

Magazyn

Bogaty

Opakowanie

Oryginalne opakowanie

Główne zalety tulei sprzęgła rozprężnego
Łatwy w instalacji
Wymagana niska dokładność obróbki otworów wału, brak konieczności stosowania sprzętu grzewczego/ciśnieniowego, wystarczy dokręcić śruby po przekątnej zgodnie z momentem obrotowym.
Umożliwia repozycjonowanie piast na wale i obsługuje sprzęgła ze słabo spawanymi materiałami.
Wysoka niezawodność
Brak osłabiającej struktury wpustu, brak zużycia ruchu względnego, długa żywotność.
Automatyczna awaria w przypadku przeciążenia chroni bezpieczeństwo sprzętu.
Elastyczna adaptacja
może wytrzymać wiele obciążeń, obsługuje użycie wielu tulei rozprężnych szeregowo w celu zwiększenia obciążenia.
Łatwy demontaż (wystarczy poluzować śruby), konstrukcja antykorozyjna powierzchni styku w celu zapewnienia powtarzalnego użytkowania.

Wymiary						Śruby z łbem gniazdowym sześciokątnym		Obciążenie znamionowe		Ciśnienie na powierzchni styku między tuleją rozprężną a wałem	Ciśnienie na interfejsie tuleja rozprężna-piasta	Moment dokręcania śrub	Waga
d	D	L	L₁	e	B	d₁	n	Siła osiowa Ft(kN)	Moment obrotowy Mt(kN.m)	pf(N/mm²)	pf¹⁽N/mm²⁾	M_A(N.m)	W.t(kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Informacje o firmie

KTR400 Bezkluczowy wał sprzęgła przedłużającego Duży moment obrotowy Tuleja zaciskowa Tuleja rozprężna Z12A 2

KTR400 Bezkluczowy wał sprzęgła przedłużającego Duży moment obrotowy Tuleja zaciskowa Tuleja rozprężna Z12A 3

FAQ

Czy tuleje adaptacyjne wytrzymują trudne warunki środowiskowe?

Trudne środowiska, charakteryzujące się wilgocią, kurzem i ekstremalnymi temperaturami, stanowią poważne wyzwania.

Odporność na korozję: Narażenie na wilgoć może prowadzić do korozji, wpływając na działanie tulei.

Rozwiązanie: W przypadku operacji w trudnych warunkach należy wybrać tuleje adaptacyjne wykonane z materiałów odpornych na korozję lub rozważyć powłoki ochronne w celu zwiększenia trwałości tulei adaptacyjnych.

Jak należy strukturyzować procedury konserwacyjne dla systemów wykorzystujących tuleje adaptacyjne?

Skuteczna konserwacja ma kluczowe znaczenie dla maksymalizacji żywotności i wydajności.

Harmonogramy inspekcji: Ustanowienie rutynowych harmonogramów inspekcji pomaga wcześnie wykryć potencjalne problemy.

Potrzeby smarowania: Właściwe smarowanie zapewnia płynną pracę i zmniejsza zużycie.

Rozwiązanie: Aby skutecznie konserwować systemy z tulejami adaptacyjnymi:

Wdrażaj kompleksowy harmonogram konserwacji, w tym czyszczenie, inspekcję i ponowne smarowanie elementów wokół tulei adaptacyjnej.

Prowadź szczegółową dokumentację wszystkich czynności konserwacyjnych, aby śledzić stan i wydajność tulei adaptacyjnych w czasie.
