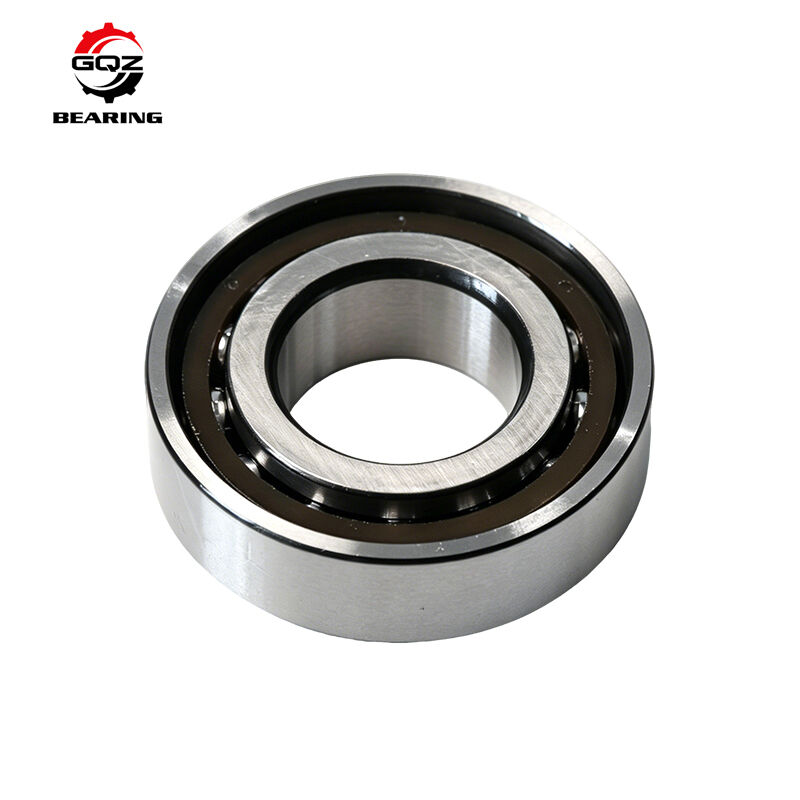

GQZ S7204CD/HC Hybrid Ceramic Single Row Angular Contact Ball Bearing 20×47×14mm 15° Contact Angle Otwarty typ

S7204CD/HC to super precyzyjne, jednorzędowe, kątowe łożyska kulkowe.

• S: Uniwersalny wzór dopasowany
• CD: kąt kontaktu 15°, geometria wewnętrzna D o dużej pojemności
• HC: Konstrukcja hybrydowa, stalowe pierścienie wewnętrzne i zewnętrzne + ceramiczne elementy walcowane azotkiem krzemu z możliwością izolacji elektrycznej

Otwarta konstrukcja obsługuje krążące smarowanie olejem. Niesie połączone obciążenie promieniowe i jednostronne obciążenie osiowe. Jedno łożysko może być ustawione od tyłu do tyłu (DB),twarzą w twarz (DF) lub w tandemie (DT) w celu wytrzymania obustronnych obciążeń ośnych. Kulki ceramiczne zmniejszają siłę odśrodkową przy dużej prędkości obrotowej, ograniczają erozję elektryczną i niższą temperaturę pracy.silniki serwo do konwersji częstotliwości, wsparcie śruby kulkowej i wysokoprecyzyjne urządzenia obrotowe podatne na uszkodzenia prądem błąkającym.

Oficjalna oferta zostanie wysłana w ciągu 24 godzin po zapytaniu.

Model

S7204CD/HC

Wymiary

d20 mm, D47 mm, B14 mm

Min chamfer r

1 mm

Waga netto

około 0,092 kg

Struktura

Łóżko kulkowe kątowe o pojedynczym rzędzie

kąt kontaktu

15°

Materiał

Pierścień wewnętrzny/zewnętrzny: stal łożyskowa GCr15; element walcowy: kulki ceramiczne Si3N4; klatka z żywicy fenolowej obrobionej

Forma struktury

Typ otwarty bez uszczelnienia

podstawowe obciążenie dynamiczne Cr

11900 N

podstawowe obciążenie statyczne C0r

5850 N

Ograniczenie prędkości obrotowej (smarowanie olejem)

48000 obrotów na minutę

Dodatkowe informacje

Kompletne rysunki wymiarów i dane o obciążeniu dostępne na żądanie.

1. HC hybrydowe elementy walcowania ceramiczne osiągają wydajność izolacyjną, skutecznie unikają korozji elektrycznej łożyska
2. 15° CD - konstrukcja o dużej pojemności równoważy osiągi przy dużych prędkościach i zdolność do przenoszenia ładunku
3. S uniwersalny projekt dopasowywalny, elastyczny do różnych trybów montażu w parze dupleks na miejscu
4. Niskie gęstość ceramiczne kule cięcia odśrodkowego obciążenia, osiągnąć wyższą prędkość ograniczającą niż całkowicie łożyska stalowe
5. Otwarta konstrukcja dostosowuje ciągłe smarowanie olejem w obiegu do długotrwałej szybkiej pracy precyzyjnej
6. Dostosowalne: stopień precyzji P4/P5, wiele klas wstępnego ładowania, oznakowanie laserowe OEM, dedykowany tłuszcz szybki

• Główne wrzutowce o wysokich prędkościach pionowych i poziomych ośrodków obróbki
• Silniki serwomocynowe o zmiennej częstotliwości i wały obrotowe generatorów
• Zestawy podtrzymujące o stałym końcu z precyzyjnymi śrubami kulkowymi
• Maszyny do szlifowania dużych prędkości i automatyczne precyzyjne układy przesyłowe
• Sprzęt obrotowy narażony na bieg elektryczny i ryzyko korozji elektrycznej

25 lat profesjonalnego producenta łożysk, produkty eksportowane na całym świecie.

Ścisła kontrola okrągłości i jakości ceramicznych kul.

Ultra-precyzyjne wykończenie szlaku, aby spełnić wysokie wymagania precyzyjne.

24-godzinnego wsparcia technicznego w zakresie układu parzenia i wyboru ładunku wstępnego.

Dużo zapasów dla dystrybutorów maszyn.

Dokładne wymiary i stabilna wydajność.

GCr15 kontrola twardości pierścieni tłumieniowych i hartowania

Sortyzowanie wielkości kul keramicznych azotanu krzemu i wykrywanie wad powierzchniowych

Precyzyjne wykończenie na powierzchniach torów biegowych

Badanie kąta styku, wolności wewnętrznej i wibracji obrotowych

Jeśli potrzebujesz łożysk kątowych kontaktowych z ceramiki hybrydowej S7204CD/HC:

Wyślij zapytanie, aby uzyskać poniższe wsparcie:

• Szybki cytat w ciągu 24 godzin
• Konsultacje dotyczące rozwiązań zestawów dopasowanych DB/DF
• Opcjonalny stopień precyzji i wybór wstępnego obciążenia
• Konkurencyjna cena bezpośrednia w fabryce
• Proszę skontaktować się z naszym zespołem sprzedaży, aby uzyskać pełne arkusze danych i oficjalną ofertę.
