GQZ LMS3 Miniaturowe prosto liniowe kulikowe korki 3×7×10mm Precyzja Mikro liniowe łożyska ruchu

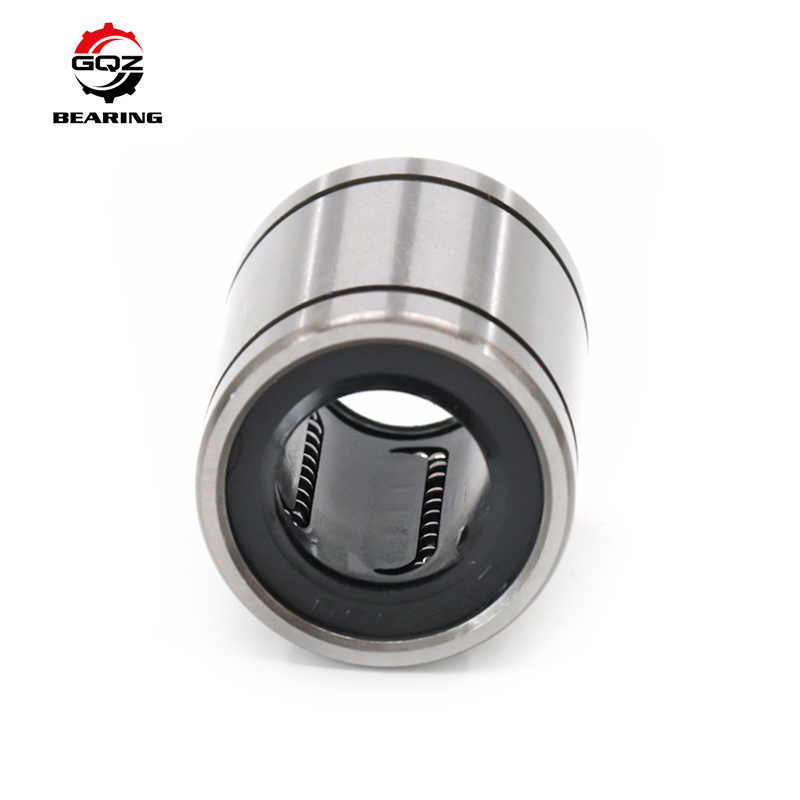

LMS3 to miniaturowy liniowy łożysko kulkowe typu prostego.

Typowe warianty:

• LMS3: typ otwarty, bez uszczelek
• LMS3UU: dwustronne uszczelki gumowe stykowe
• LMS3F: wersja ze stali nierdzewnej

Jest dopasowany do wałka liniowego o średnicy Φ3mm, aby realizować nieograniczony ruch posuwisto-zwrotny. Okrężnie rozmieszczone kulki stalowe zapewniają niskie tarcie i płynność ślizgu. Wersja z uszczelkami zatrzymuje wewnętrzny smar, zapewniając długą bezobsługową pracę; wersja otwarta umożliwia regularne ponowne smarowanie. Szeroko stosowany w miniaturowych zautomatyzowanych zespołach, sprzęcie do testów optycznych, instrumentach medycznych i kompaktowych maszynach precyzyjnych z ograniczoną przestrzenią montażową.

Formalna wycena zostanie wysłana w ciągu 24 godzin od zapytania.

Model

LMS3

Wymiary

d3 mm, D7 mm, L10 mm

Masa netto

ok. 0,0014 kg

Struktura

Proste miniaturowe liniowe łożysko kulkowe

Materiał

Tuleja zewnętrzna i kulki stalowe: stal łożyskowa GCr15; pierścień dystansowy POM

Podstawowa obciążalność dynamiczna Cr

21,2 N

Podstawowa obciążalność statyczna C0r

55,8 N

Prędkość graniczna (smar)

12000 obr./min

Pełne rysunki wymiarowe i dane obciążeniowe dostępne na życzenie.

1. Ultra-miniaturowe kompaktowe wymiary, idealne do ciasnych przestrzeni w układach mechanicznych
2. Konstrukcja z toczeniem zapewnia niskie tarcie i płynny ruch liniowy
3. Wiele opcjonalnych konfiguracji: typ otwarty / uszczelniony / ze stali nierdzewnej dla różnych warunków pracy
4. Precyzyjnie obrobiona tuleja zewnętrzna i bieżnia kulkowa, stabilna dokładność pozycjonowania
5. Standardowe wymiary przemysłowe, w pełni wymienne z globalnymi głównymi seriami LMS
6. Możliwość dostosowania: znakowanie laserowe OEM, specjalny smar do niskich / wysokich temperatur, klasa precyzji P6

• Miniaturowe linie montażowe i małe mechanizmy liniowego przesuwania
• Instrumenty do testów optycznych, precyzyjny sprzęt biurowy i drukarski
• Miniaturowe zespoły przenoszenia w automatyce medycznej
• Małe urządzenia transportowe i pozycjonujące w przemyśle półprzewodnikowym
• Maszyny do ruchu liniowego posuwisto-zwrotnego o niskim obciążeniu i niskiej prędkości

25 lat doświadczenia jako profesjonalny producent łożysk, produkty eksportowane na cały świat.

Ścisłe sortowanie wymiarowe kulek stalowych w celu zapewnienia płynności ślizgu.

Stabilny proces formowania pierścienia dystansowego z tworzywa sztucznego, odporny na deformacje.

24-godzinne wsparcie techniczne w zakresie wyboru wariantów i sugestii dopasowania wałka.

Duży zapas dla dystrybutorów maszyn.

Precyzyjne wymiary i stabilna wydajność serwisowa.

Inspekcja twardości materiału surowego GCr15 po hartowaniu i odpuszczaniu

Precyzyjne wykańczanie bieżni wewnętrznej tulei zewnętrznej

Inspekcja chropowatości powierzchni i wymiarów kulek stalowych

Test płynności ślizgu całego zespołu

Jeśli potrzebujesz liniowych łożysk kulkowych LMS3:

Wyślij zapytanie, aby uzyskać poniższe wsparcie:

• Szybka wycena w ciągu 24 godzin
• Konsultacje dotyczące uszczelnionego wariantu LMS3UU
• Rozwiązanie ze stali nierdzewnej LMS3F
• Konkurencyjna cena bezpośrednio od producenta

Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać pełne karty danych i formalną ofertę.
