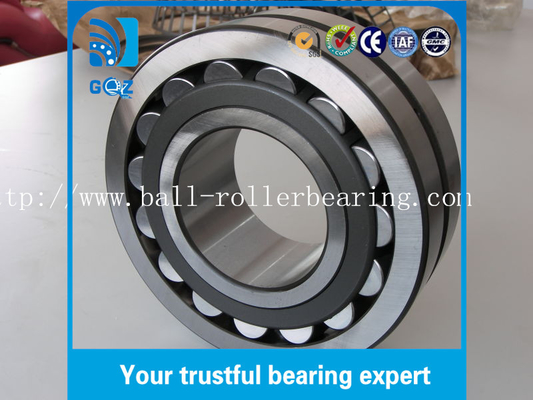

łożyska z rolkami samoregulowanymi składają się z pierścienia wewnętrznego z dwoma szlakiem nachylonymi pod kątem do osi łożyska, pierścienia zewnętrznego z wspólnym kulistym szlakiem, rolków kulistych, klatek iw niektórych wzorach, również wewnętrzne pierścienie prowadzące lub pierścienie środkowe.
Większość kulistych łożysk rolkowych jest zaprojektowana z dwoma rzędami rolków, umożliwiając im przenoszenie bardzo dużych obciążeń promieniowych i ciężkich obciążeń ośnych.odpowiedni do mniejszych obciążeń promieniowych i praktycznie bez obciążenia osiowegoSą one również nazywane "łóżkami rurowymi" lub "tonnenlagerami" i są zazwyczaj dostępne w serii 202 i 203.
Wewnętrzna konstrukcja łożyska nie jest standaryzowana przez ISO, więc różni się w zależności od producenta i serii.
>Właściwości smarowania wewnętrznego lub zewnętrznego pierścienia
>Flanka środkowa
>Pierścień prowadzący lub pierścień środkowy
>Zintegrowane uszczelki
>Klatka
Wymiary zewnętrzne kulistych łożysk rolkowych są znormalizowane przez ISO w normie ISO 15:1998. Niektóre z powszechnych serii kulistych łożysk to:
Łożyska rolkowe samoregulowane serii 213
Łożyska rolkowe samoregulowane
Łożyska rolkowe samoregulowane
Łożyska rolkowe samoregulowane
Łożyska rolkowe samoregulowane
Łożyska rowerowe samoregulowane
Łożyska rolkowe samowymierzające, serii 238
Łożyska rolkowe samoregulowane
Łożyska rolkowe samoregulowane
Łożyska rolkowe samowymierzające, serii 241
Łożyska rolkowe samowymierzające, serii 248
Łożyska rolkowe samowymierzające, serii 249
|
Numer łożyska
|
Wymiary graniczne ((mm)
|
Podstawowe wskaźniki obciążenia ((kN)
|
Prędkości ograniczające ((rpm)
|
Masa ((Kg)
|
|
IKG
|
d
|
D
|
B
|
/ min
|
Kr
|
Kor.
|
Tłuszcz
|
Olej
|
(ok.)
|
|
22205
|
25
|
52
|
18
|
1
|
36.5
|
36
|
6,500
|
10,000
|
0.186
|
|
22206
|
30
|
62
|
20
|
1
|
49
|
49
|
5,700
|
8,800
|
0.287
|
|
22207
|
35
|
72
|
23
|
1.1
|
69.5
|
71
|
4,900
|
7,500
|
0.446
|
|
22208
|
40
|
80
|
23
|
1.1
|
79
|
88.5
|
4,300
|
6,600
|
0.526
|
|
22209
|
45
|
85
|
23
|
1.1
|
82.5
|
95
|
3,800
|
5,900
|
0.584
|
|
22210
|
50
|
90
|
23
|
1.1
|
86
|
102
|
3,500
|
5,300
|
0.63
|
|
22211
|
55
|
100
|
25
|
1.5
|
118
|
144
|
3,200
|
4,900
|
0.808
|
|
22212
|
60
|
110
|
28
|
1.5
|
115
|
147
|
2,900
|
4,500
|
1.15
|
|
22213
|
65
|
120
|
31
|
1.5
|
143
|
179
|
2,700
|
4,200
|
1.5
|
|
22214
|
70
|
125
|
31
|
1.5
|
154
|
201
|
2,500
|
3,900
|
1.55
|
|
22215
|
75
|
130
|
31
|
1.5
|
166
|
223
|
2,300
|
3,600
|
1.65
|
|
22216
|
80
|
140
|
33
|
2
|
213
|
277
|
2,200
|
3,400
|
1.99
|
|
22217
|
85
|
150
|
36
|
2
|
251
|
320
|
2,100
|
3,200
|
2.49
|
|
22218
|
90
|
160
|
40
|
2
|
292
|
385
|
1,900
|
3,000
|
3.24
|
|
22219
|
95
|
170
|
43
|
2.1
|
294
|
390
|
1,800
|
2,800
|
4.1
|
|
22220
|
100
|
180
|
46
|
2.1
|
315
|
415
|
1,700
|
2,700
|
4.95
|
|
22222
|
110
|
200
|
53
|
2.1
|
410
|
570
|
1,600
|
2,400
|
7.2
|
|
22224
|
120
|
215
|
58
|
2.1
|
485
|
700
|
1,400
|
2,200
|
9.1
|
|
22226
|
130
|
230
|
64
|
3
|
570
|
790
|
1,300
|
2,000
|
11.2
|
|
22228
|
140
|
250
|
68
|
3
|
685
|
975
|
1,200
|
1,900
|
14
|
|
22230
|
150
|
270
|
73
|
3
|
775
|
1,160
|
1,100
|
1,700
|
18.1
|
|
22232
|
160
|
290
|
80
|
3
|
870
|
1,290
|
1,000
|
1,600
|
22.7
|
|
22234
|
170
|
310
|
86
|
4
|
1,000
|
1,520
|
980
|
1,500
|
28
|
|
22236
|
180
|
320
|
86
|
4
|
1,040
|
1,610
|
920
|
1,400
|
29.3
|
|
22238
|
190
|
340
|
92
|
4
|
1,160
|
1,810
|
860
|
1,300
|
36.6
|
|
22240
|
200
|
360
|
98
|
4
|
1,310
|
2,010
|
820
|
1,300
|
44
|
|
22244
|
220
|
400
|
108
|
4
|
1,580
|
2,460
|
730
|
1,100
|
60.4
|
|
22248
|
240
|
440
|
120
|
4
|
1,940
|
3,100
|
660
|
1,000
|
81.7
|
|
22252
|
260
|
480
|
130
|
5
|
2,230
|
3,600
|
610
|
930
|
106
|
|
22256
|
280
|
500
|
130
|
5
|
2,310
|
3,800
|
560
|
860
|
112
|
|
22260
|
300
|
540
|
140
|
5
|
2,670
|
4,350
|
510
|
790
|
141
|
Łożyska kuliste z IKG, które obejmują szeroki zakres typów-E, CCW33 i CAW33.Clerance zwykle w C3.
Wykorzystanie samoregulowanych łożysk rolkowych:
> Skrzynia biegów
> Turbina wiatrowa
> Maszyna do odlewania ciągłego
> Obsługa materiałów
> Pompa
> Fenty mechaniczne i dmuchawy
> Urządzenia górnicze i budowlane
> Urządzenia do przetwarzania celulozy i papieru
> Napęd morski i wiercenie morskie
> Pojazd poza drogą
- Nie. - Nie.
Wyroby z kolei, z wyłączeniem:
W zasadzie istnieje kilka powszechnych konstrukcji łożysk rolkowych samowymierzających, z których każda oferuje różne kompromisy.stali chromowanejłożyska kulkowe hybrydowe to łożyska z kulkami ceramicznymi i rodzajami metalu.Pokażemy wam materiał do ogólnego samoregulowania .
GCr15: materiał podstawowy do łożyska wewnętrznego, zewnętrznego pierścienia i nadwozia rolka
Stal z łożyskiem o wysokiej zawartości węgla chromowanego (GCr15) jest standardowym materiałem do pierścieni łożyskowych i elementów walcowania, na żądanie wykorzystuje się również stal węglowa i stal nierdzewna.Skład chemiczny Gcr15 znajduje się w poniższej tabeli..
PS: Wybór materiału zależy głównie od wielkości i metody produkcji.podczas gdy producenci o niskiej objętości lub szeregi o niskiej objętości często mają klatki z obrobionej mosiądzy lub staliDla niektórych konkretnych zastosowań przyjmowany jest specjalny materiał do powlekania (np. powleczona PTFE cylindrical bore do zastosowania wibracyjnego).
Zestaw chemiczny stali łożysk:
Tabela interchange dla materiału Gcr15 w różnych krajach:
Ścieżka do klatek:
Klatki są zazwyczaj stosowane do zabezpieczania rolników w samowymierzającym się łożysku rolkowym.i tym samym zmniejszyć pojemność ładunkowąBez klatek pozycja styczna jest stabilizowana przez przesuwanie dwóch wypukłych powierzchni na siebie.Przy klatce pozycja styczna jest stabilizowana przez przesuwanie wypukłej powierzchni w dopasowanej wypukłej powierzchniłożyska rolkowe w klatce zostały wynalezione przez Johna Harrisona w połowie XVIII wieku w ramach jego pracy nad chronografami.Łożyska w klatkach były częściej stosowane w czasie wojennej niedobory stali do łożysk kół rowerowych połączonych ze wymienną kubką.
* Stalowa klatka
Ogólnie rzecz biorąc, klatki HF lub CRC to klatki ze ściśniętą taśmą stalową i klatki ze ściśniętą taśmą stali.
| Stopień stali |
Skład chemiczny (%) |
JISG 3141
SPCC |
C |
Tak. |
Mn |
P |
S |
Ni |
Kr |
| < 0.12 |
- |
< 0.5 |
< 0.04 |
< 0.045 |
- |
- |

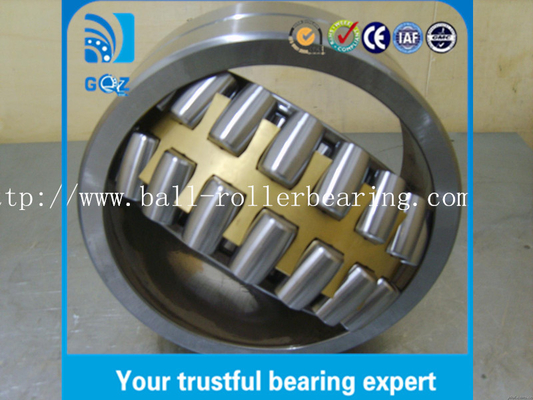

* Klatka miedziana
Ze względu na jego właściwości chemiczne, jest on stosowany głównie w przypadku łożysk o małych i średnich rozmiarach oraz w niektórych środowiskach pracy o stosunkowo wysokiej temperaturze.
* Klatka z nylonu
Podobnie jak klatka mosiężna, charakterystyka chemiczna klatki nylonowej, jest ona stosowana głównie w warunkach pracy o temperaturze od -40 do +125 stopni.Popularny materiał kolejowy to PA66 i kupujący może wybrać wzmocnienie włóknem szklanym dodane, aby zwiększyć wytrzymałość i elastyczność.
W porównaniu z klatką stalową i mosiężną ma lepszą precyzję i lekką wagę, co jest pomocne w realizacji w aplikacji
Nowoczesne zapotrzebowanie na oświetlenie dla samochodów.
Osłona przeciw pyłu i pierścień uszczelniający
* Osłona przeciw pyłu
SPCC jest głównym materiałem do osłon, a stal węglowa i stal nierdzewna, takie jak AISI-300, mogą być stosowane na żądanie.
* Pierścień pieczęci
NBR to standardowy materiał uszczelniający, który używamy, podczas gdy fluorowęglowodorowe, silikonowe i teflonowe uszczelnienia są powszechnie określone dla wysokich temperatur.
| Materiały kolejowe |
Nazwa ASTM D1418 |
Zakres temperatury |
Twardość |
Cechy |
Ograniczenie |
| (brzeg A) |
| Kauczuk butaduenowy nitrylowy |
NBR |
-40°C~ 120°C |
40-90 |
Niskie ciśnienie |
Nieodpowiednie do stosowania w warunkach wysokiej temperatury;
Brak ekspozycji na działanie słońca i korozji chemikaliów |
| Wysoka elastyczność |
| Wysoka odporność na korozję |
| wyższa odporność na olej |
| Kauczuk krzemowy |
MQ/PMQ
VMQ/PVMP |
- 70°C~200°C |
25-80 |
Odporność na wysokie temperatury |
Słaba odporność na ścieranie powierzchni i szczeliny, wyższa odporność na zużycie |
| Odporność na wysuszenie |
| Odporność na działanie słońca |
| Odporność na ozon |
Wodorowane
(kauczuk nitrylo-butadienowy) |
HNBR/NEM |
-35°C~ 65°C |
50-90 |
Odporność na ciepło
Wysoka elastyczność
Odporność chemiczna |
Nie nadaje się do stosowania w warunkach wysokiej temperatury i unika ekspozycji na działanie słońca oraz korozji chemikaliów |
| Węgiel |
FKM/FPM |
- 28°C~200°C |
50-95 |
Odporność na wysokie temperatury
Znaczna odporność chemiczna
odporność na korozję produktów naftowych |
Nie nadaje się do pracy w niskich temperaturach. |
| Kauczuk ACM |
Kauczuk ACM |
-18 lat.°C~ 175°C |
40-90 |
Większa odporność na gorące oleje |
słaba wodoodporność; |
| Światło słoneczne i ozon |
nieodpowiednie do pracy w warunkach o bardzo niskiej temperaturze |
| Wyższa odporność na pęknięcia |
|
|
Ostrzeżenie:Fluorkaucyk jest bezpieczny i nieszkodliwy w normalnych warunkach pracy poniżej 200°C, ale będzie emitować dym, jeśli temperatura przekroczy ostateczną temperaturę 300°CInhalacja dymu jest szkodliwa dla ludzkiego ciała, w tym dla oczu.
|
