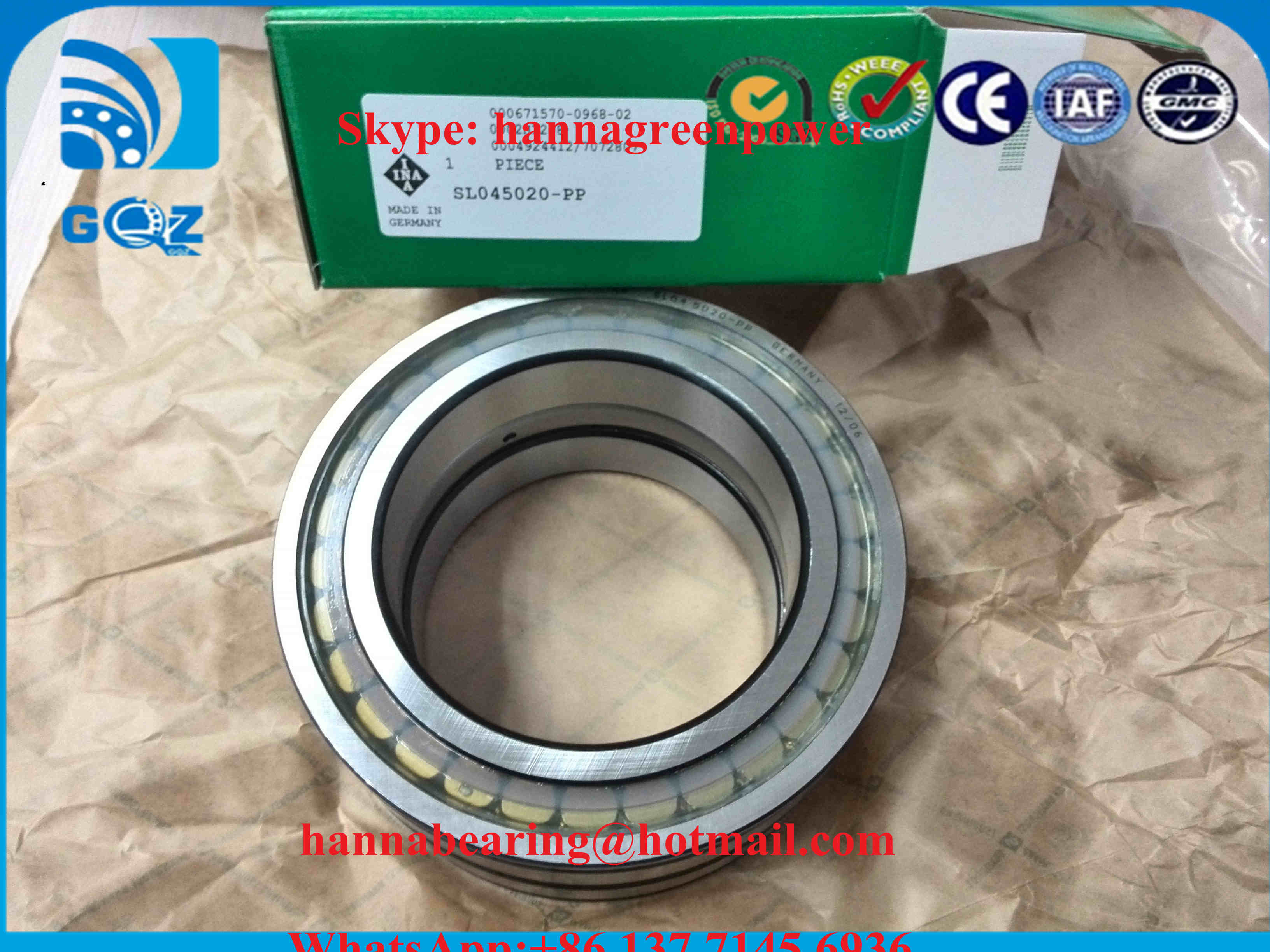

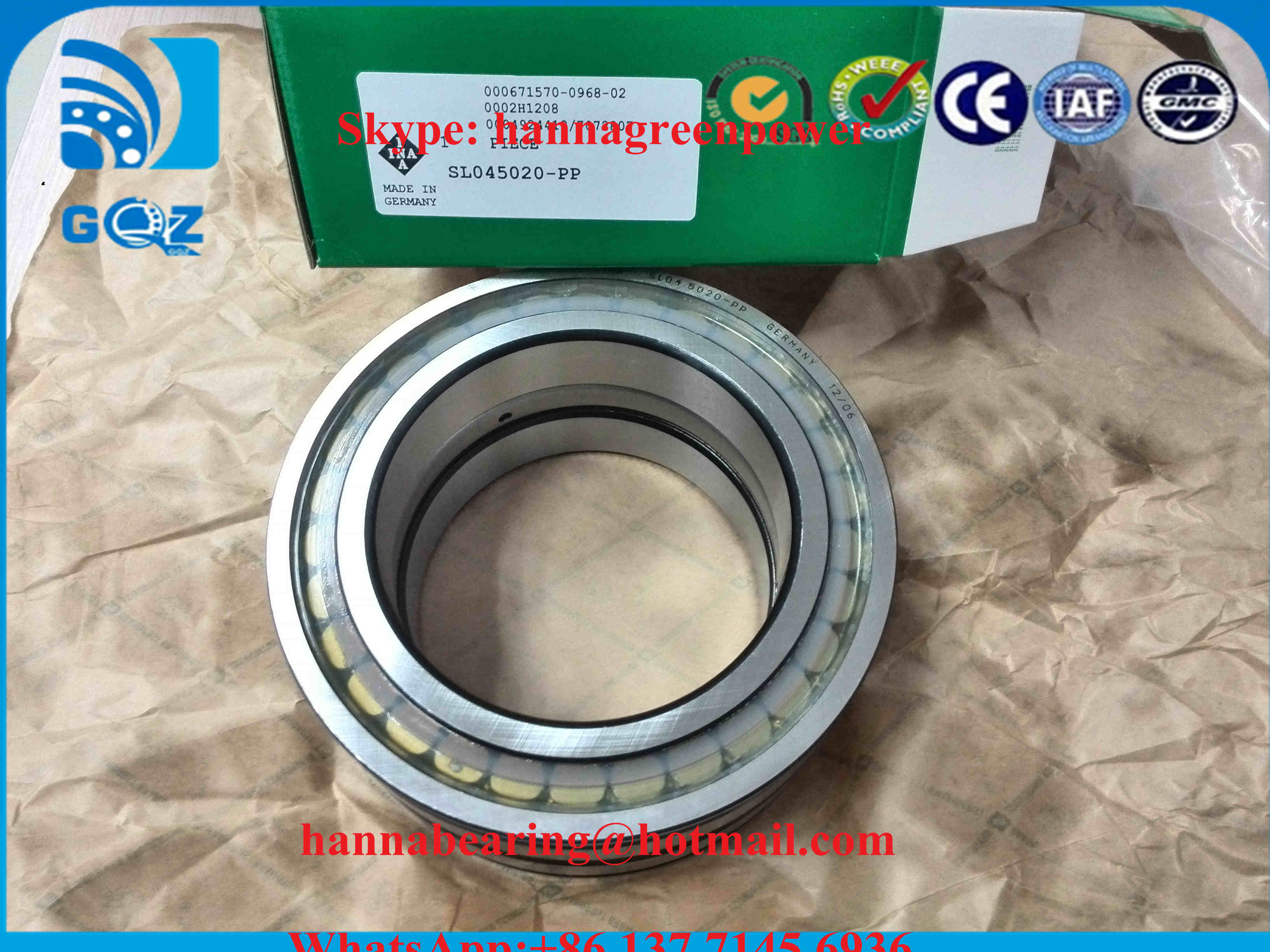

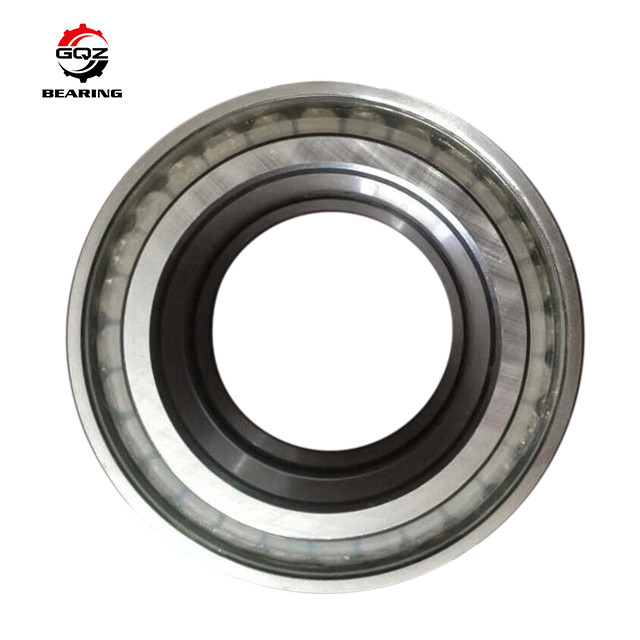

Zapełnione łożyska rolkowe łożyska cylindryczne SL045020-PP-2NR 100x150x67mm

1. Przegląd produktu

SL04 5020-PP-2NR to dwurzędowe, pełnokomplementowe łożysko walcowe ustalające, o standardowych wymiarach d100×D150×B67mm, model równoważny NNF5020ADA-2LS.
Wyjaśnienie sufiksu modelu: PP oznacza dwuwargowe uszczelnienia gumowe po obu stronach do izolacji od kurzu, błota i smaru; 2NR oznacza dwa niezależne pierścienie zabezpieczające dopasowane do rowka pierścienia zewnętrznego w celu pozycjonowania osiowego.
Łożysko to przyjmuje konstrukcję bez koszyka, z pełnym wypełnieniem rolkami, maksymalną ilością rolek walcowych, aby osiągnąć ultra-wysoką nośność promieniową. Pierścień zewnętrzny ze zintegrowanym żebrem centralnym, pierścień wewnętrzny z trzema żebrami prowadzącymi, może przenosić niewielkie dwukierunkowe siły osiowe, jednocześnie wspierając ogromne obciążenie promieniowe. Rozdzielana konstrukcja pierścienia wewnętrznego ułatwia montaż i demontaż; dwustronne uszczelnienia PP blokują wewnętrzny smar o długiej żywotności, dostosowane do zewnętrznych, zapylonych warunków pracy pod dużym obciążeniem. Dopasowane dwa pierścienie zabezpieczające ograniczają przemieszczenie osiowe w otworze obudowy, szeroko stosowane do krążków linowych dźwigów, rolek przenośników górniczych, ciężkich maszyn podnoszących, podpór walców hutniczych i wałów reduktorów pracujących z niską prędkością pod dużym obciążeniem.
Wszystkie pierścienie wewnętrzne, zewnętrzne i rolki wykonane są z w pełni hartowanej stali łożyskowej GCr15, powierzchnia bieżni jest wykończona na wysoki połysk dla równomiernego rozkładu naprężeń, zapewniając wyjątkową odporność na duże obciążenia statyczne i udarowe.

2. Specyfikacje techniczne

3. Kluczowe zalety

1. Pełnokomplementowa konstrukcja rolkowa bez koszyka, maksymalna ilość wypełnienia rolkami, nośność promieniowa znacznie przewyższa dwurzędowe łożyska rolkowe z koszykiem tego samego rozmiaru, nadaje się do warunków pracy pod bardzo dużym obciążeniem przy niskiej prędkości.
2. Dwuwargowa konstrukcja uszczelniająca PP po obu stronach skutecznie blokuje kurz, błoto, proszek żelaza i rozpryski wody, zapobiega wyciekom smaru i przedostawaniu się ciał obcych, przedłuża żywotność zewnętrznych urządzeń podnoszących i górniczych.
3. Pierścień zewnętrzny z podwójnymi rowkami pierścieniowymi + dopasowane 2 pierścienie zabezpieczające NR zapewniają niezawodne pozycjonowanie osiowe w obudowie, szerokość obudowy może być mniejsza niż szerokość łożyska, oszczędzając miejsce montażowe.
4. Rozdzielany pierścień wewnętrzny z trzema żebrami prowadzącymi, rolki stabilnie prowadzone, zapobiegają skoszeniu rolek pod dużym zmiennym obciążeniem udarowym; rozdzielany pierścień wewnętrzny i zewnętrzny, wygodny do demontażu i konserwacji w terenie.
5. Zintegrowany pierścień zewnętrzny z żebrem centralnym, może przenosić umiarkowany dwukierunkowy ciąg osiowy, zaspokaja łączone obciążenie promieniowe i niewielkie obciążenie osiowe krążków linowych i ciężkich rolek przenośników.
6. Pełne integralne hartowanie osiąga wysoką twardość HRC60–65, doskonałą odporność na zmęczenie, wgniecenia i zużycie, zmniejsza częstotliwość wymiany części zamiennych w ciężkich maszynach.
7. Standardowy uniwersalny metryczny wymiar montażowy, w pełni zamienny z globalnymi łożyskami pełnokomplementowymi serii SL0450, bez modyfikacji istniejącego wału i obudowy podczas wymiany na rynku wtórnym.
8. Kompleksowa usługa dostosowywania: ulepszenie do wysokiej precyzji P4/P5, powiększony luz C3, znakowanie laserowe OEM na powierzchni pierścienia zewnętrznego, neutralne opakowanie eksportowe w drewnianej skrzyni zapobiegające rdzy, wstępne napełnianie wysokotemperaturowym smarem litowym do ciężkich zastosowań.

4. Scenariusze zastosowań

Uszczelnione łożysko walcowe pełnokomplementowe SL04 5020-PP-2NR jest kluczową częścią zamienną do obrotu pod ekstremalnie dużym obciążeniem promieniowym w urządzeniach podnoszących, górniczych i hutniczych:

• Łożyska podpory krążków linowych dźwigów wieżowych, bramowych, morskich wyciągarek
• Rolki przenośników taśmowych górniczych pracujące pod dużym obciążeniem, jednostki dopasowania do dużych obciążeń w podziemnych urządzeniach transportowych
• Rolki pomocnicze przenośników hutniczych, pozycje obrotowe pod dużym obciążeniem przy niskiej prędkości w walcowniach
• Koła pasowe ramion podnoszących w dużych maszynach budowlanych, elementy wału wyjściowego reduktorów planetarnych pracujących z niską prędkością pod dużym obciążeniem
• Maszyny podnoszące w portach, ramy rolek transportowych, łożyska wirników dużych przemysłowych urządzeń odśrodkowych pracujących z niską prędkością

Zamienne na rynku wtórnym łożyska ustalające dwurzędowe pełnokomplementowe serii SL0450
Opłacalne rozwiązanie łożyskowe pyłoszczelne do ekstremalnie dużych obciążeń dla producentów dźwigów, producentów OEM urządzeń górniczych i hutniczych oraz fabryk konserwacji ciężkich maszyn do zakupu hurtowego.

5. Dlaczego wybrać łożyska GQZ

• 25 lat profesjonalnego doświadczenia w produkcji dwurzędowych łożysk walcowych pełnokomplementowych serii SL0450, w tym SL04 5020-PP-2NR
• SL04 5020-PP-2NR w pełni wymienne wymiarowo ze standardowymi międzynarodowymi łożyskami ustalającymi pełnokomplementowymi, spójna nośność przy dużych obciążeniach, wydajność uszczelniania i standardy tolerancji dopasowania pierścieni zabezpieczających.
• Kompleksowa usługa dostosowywania OEM i ODM obsługująca klasę super precyzji P4, regulację luzu C3 i napełnianie smarem wysokotemperaturowym do ciężkich zastosowań.
• Ścisły, kompletny przepływ kontroli przed dostawą: test metalograficzny i twardości surowca GCr15, przesiewanie sortujące wymiarowe rolek walcowych, długoterminowy test starzenia pod zmiennym obciążeniem promieniowym, ciągły test symulacyjny zużycia i trwałości uszczelnienia pyłoszczelnego.
• Profesjonalny zespół inżynierów łożysk pełnokomplementowych zapewnia indywidualne obliczenia obciążeń promieniowych, układ montażowy krążków linowych i techniczne wskazówki dotyczące montażu wału i obudowy w ciągu 24 godzin roboczych.
• Stabilna, wielkoskalowa produkcja seryjna z konkurencyjną ceną hurtową bezpośrednio od producenta dla dużych partii zamówień pojedynczego modelu, długoterminowe stabilne dostawy dla globalnych nabywców części zamiennych do ciężkich maszyn podnoszących, górniczych i hutniczych.
• Specjalizujemy się w konstrukcji bezkoszykowej pełnokomplementowej pod duże obciążenia, dwuwargowej uszczelce pyłoszczelnej PP + konstrukcji pozycjonowania z podwójnym pierścieniem zabezpieczającym, uniwersalnym metrycznym standardzie wymiarów montażowych i długoterminowej współpracy korzystnej dla obu stron z dostawcami ciężkich urządzeń przemysłowych.

6. Kontrola jakości

• Analiza składu chemicznego surowca, kontrola wad wewnętrznych i twardości dla półfabrykatów pierścieni wewnętrznych, zewnętrznych i rolek walcowych ze stali łożyskowej GCr15
• Precyzyjne kucie, wielokrotne odpuszczanie w celu rozluźnienia naprężeń, wieloetapowe szlifowanie bieżni o ultra-precyzji dla pierścieni wewnętrznych i zewnętrznych
• Linia produkcyjna do hartowania rolek walcowych w wysokiej temperaturze, wykończenia na wysoki połysk i automatycznego sortowania wymiarowego o wysokiej precyzji
• Montaż dociskowy uszczelki dwuwargowej PP, precyzyjna obróbka rowka pierścienia zewnętrznego i proces montażu dopasowanych pierścieni zabezpieczających NR, ścisła kontrola szczelności uszczelnienia i luzu osiowego pierścieni zabezpieczających
• Ukierunkowane testy wydajności: długoterminowy test starzenia pod ekstremalnie dużym obciążeniem promieniowym SL04 5020-PP-2NR, powtarzany test trwałości uszczelnienia w warunkach rozpryskiwania błota i kurzu, wykrywanie zużycia pod ciągłym dużym obciążeniem przy niskiej prędkości
• Ponowna kontrola całkowitych tolerancji wymiarowych, pęknięć powierzchniowych i chropowatości bieżni przed nałożeniem oleju antykorozyjnego i wysyłką w wilgotnościoodpornym opakowaniu w drewnianej skrzyni eksportowej
• Każda partia produkcyjna łożysk SL04 5020-PP-2NR przechodzi pełny test rotacji symulacyjnej pod dużym obciążeniem krążków linowych w celu zagwarantowania stabilnej, długoterminowej wydajności wsparcia pyłoszczelnego pod ekstremalnie dużym obciążeniem promieniowym w urządzeniach podnoszących i górniczych.

7. Uzyskaj wycenę teraz

Jeśli potrzebujesz dwustronnie uszczelnionych łożysk walcowych pełnokomplementowych SL04 5020-PP-2NR z dwoma pierścieniami zabezpieczającymi do produkcji krążków linowych, montażu urządzeń przenośników górniczych i konserwacji ciężkich maszyn podnoszących do zakupu hurtowego, wyślij zapytanie zakupowe bezpośrednio.
Po przesłaniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka odpowiedź z oficjalną, zapieczętowaną fabryczną formalną wyceną w ciągu 24 godzin roboczych
• Indywidualne obliczenia obciążeń promieniowych, układ pozycjonowania krążków linowych i techniczne wskazówki dotyczące montażu ciężkich wałów od profesjonalnych inżynierów łożysk pełnokomplementowych
• Dostosowane rozwiązania w zakresie wydajności łożysk, w tym ulepszenie do wysokiej precyzji P4 i opcje powiększonego luzu C3
• Konkurencyjna cena hurtowa bezpośrednio od producenta dla dużych wolumenów zamówień pojedynczego modelu SL04 5020-PP-2NR
• Podaj wymaganą ilość zakupu, warunki pracy urządzenia (zewnętrzne, zapylone, niska prędkość, duże obciążenie) i środowisko ciągłej temperatury pracy, aby uzyskać szczegółowy formalny dokument wyceny.

8. Często zadawane pytania

P1: Co oznaczają PP i 2NR w modelu SL04 5020-PP-2NR?

O1: PP oznacza dwuwargowe uszczelnienia gumowe po obu stronach do uszczelniania przed kurzem i smarem; 2NR odnosi się do dwóch kompletnych pierścieni zabezpieczających dopasowanych do podwójnych rowków pierścienia zewnętrznego w celu pozycjonowania osiowego w obudowie łożyska.

P2: Jaka jest zaleta konstrukcji z pełnym wypełnieniem rolkami?

O2: Brak koszyka, maksymalna liczba rolek walcowych, nośność promieniowa jest znacznie zwiększona, szczególnie nadaje się do warunków pracy przy niskiej prędkości, dużych obciążeń statycznych i częstych uderzeń, takich jak krążki dźwigowe.

P3: Czy to łożysko może przenosić siłę osiową?

O3: Jest to łożysko ustalające z żebrem centralnym pierścienia zewnętrznego, może przenosić niewielki dwukierunkowy ciąg osiowy, używane głównie do przenoszenia ogromnego obciążenia promieniowego.
