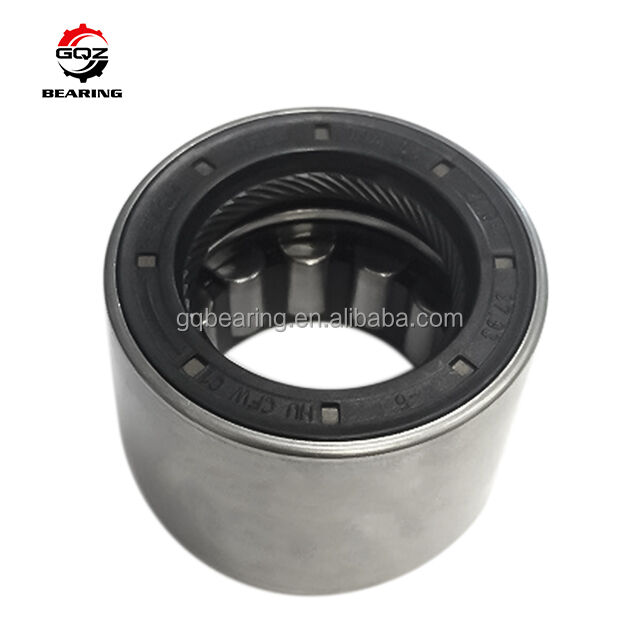

BK0306-TV BK 0306-TN łożysk rolkowy igłowy 3x6.5x6mm P5 P4 P6

1. Przegląd produktu

BK0306-TV i BK0306-TN to ultraminiaturowe, metryczne, jednorzędowe, zamknięte łożyska igiełkowe z kielichem, bez pierścienia wewnętrznego, o zunifikowanych wymiarach granicznych Fw=3mm średnicy wewnętrznej zespołu igiełkowego, średnicy zewnętrznej D=6,5mm, całkowitej szerokości C=6mm. Seria BK przyjmuje zintegrowany, jednoczęściowy, tłoczony stalowy kielich zewnętrzny z solidną, zamkniętą dennicą, która realizuje automatyczne ograniczenie osiowe w obudowach z otworem ślepym, eliminując dodatkowe pierścienie segera, ramiona wału i zaślepki, co upraszcza montaż mikro-urządzeń.

• BK0306-TV: Standardowy koszyk z tworzywa PA66 wzmocnionego włóknem szklanym, stabilna wydajność przy wysokich prędkościach, dobra odporność na ciepło dla ciągłej, cichej transmisji miniaturowej;
• BK0306-TN: Zoptymalizowany koszyk z nylonu PA66 z ulepszonym pozycjonowaniem igiełek, ultra-niskie tarcie, niższy hałas pracy, idealny do precyzyjnych mikro-napędów o rygorystycznych wymaganiach dotyczących hałasu.

Gęste rozmieszczenie igiełek zapewnia niezawodną nośność promieniową przy bardzo wąskim przekroju promieniowym. Dopasowana powierzchnia wału musi być hartowana do HRC60–64 i superwykończona lustrzanie, aby służyć jako wewnętrzna bieżnia. Ta seria przenosi tylko czyste obciążenie promieniowe, szeroko stosowana w mikro-przekładniach redukcyjnych, maleńkich ręcznych narzędziach elektrycznych, miniaturowych urządzeniach biurowych, mikro-rolkach napinających w przemyśle tekstylnym, mikro-elementach ślizgowych automatyki i lekkich zespołach transmisyjnych modeli z ekstremalnymi ograniczeniami przestrzeni promieniowej.

Uzyskaj wycenę w ciągu 24 godzin dla swojego projektu

2. Specyfikacje techniczne

Zunifikowane parametry podstawowe

Fw (Średnica wewnętrzna zespołu igiełkowego): 3 mm
Średnica zewnętrzna D: 6,5 mm
Całkowita szerokość C: 6 mm
Konstrukcja: Jednorzędowe, zamknięte łożysko igiełkowe z kielichem, bez pierścienia wewnętrznego
Materiał kielicha zewnętrznego: Stal łożyskowa chromowa GCr15 o wysokiej zawartości węgla
Standardowy luz promieniowy: CN normalny luz
Minimalna fazka r: 0,3 mm
Wymagana twardość dopasowanego wału: HRC60–64 lustrzane superwykończenie

BK0306-TV

Typ koszyka: Standardowy koszyk z tworzywa PA66 wzmocnionego włóknem szklanym TV
Obciążenie dynamiczne Cr: 1230 N
Obciążenie statyczne Cor: 840 N
Granica obciążenia zmęczeniowego Pu: 85 N
Referencyjna prędkość graniczna smarowania smarem: 33000 obr/min
Referencyjna prędkość graniczna smarowania olejem: 50000 obr/min
Masa netto: 0,0009 kg

BK0306-TN

Typ koszyka: Zoptymalizowany koszyk z tworzywa PA66 wzmocnionego włóknem szklanym TN
Obciążenie dynamiczne Cr: 1230 N
Obciążenie statyczne Cor: 880 N
Granica obciążenia zmęczeniowego Pu: 88 N
Referencyjna prędkość graniczna smarowania smarem: 24000 obr/min
Referencyjna prędkość graniczna smarowania olejem: 26000 obr/min
Masa netto: 0,0010 kg
Kompletne rysunki wymiarowe i pełne dane techniczne obciążeń obu modeli są dostępne na życzenie klienta.

3. Kluczowe zalety

1. Zintegrowana, samopozycjonująca konstrukcja z zamkniętą dennicą, bezpośrednio wciśnięta w obudowę z otworem ślepym bez dodatkowych elementów mocujących osiowo, zmniejsza liczbę części mikro-urządzeń i koszty pracy montażowej
2. Ultraminiaturowy, wąski przekrój promieniowy znacznie zmniejsza zajmowaną przestrzeń promieniową urządzenia, doskonale pasuje do wymagań konstrukcyjnych mikro-kompaktowych przekładni
3. Dwie opcje koszyków z tworzywa PA66 (TV / TN) spełniają różne wymagania robocze: TV do pracy z ultra-wysokimi prędkościami; TN do ultra-cichej, precyzyjnej transmisji o niskim tarciu
4. Kompaktowe, gęste rozmieszczenie igiełek zapewnia stabilną sztywność promieniową i nośność, niezawodne ciągłe działanie w ruchu posuwisto-zwrotnym o niskiej i średniej prędkości
5. Koszyk z nylonu wzmocnionego włóknem szklanym skutecznie zmniejsza tarcie toczne, tłumi hałas i zapobiega deformacji koszyka podczas długotrwałej pracy
6. Opcje niestandardowe obejmują pojedyncze uszczelnienie gumowe RS, powiększony luz promieniowy C3, kielich zewnętrzny ze stali nierdzewnej antykorozyjnej, znakowanie laserowe OEM i napełnianie specjalnym smarem niskotemperaturowym

Skutecznie upraszcza procesy obróbki mikro-obudów z otworami ślepymi i przedłuża żywotność miniaturowych zespołów transmisyjnych na końcu wału

4. Zastosowania

Ten ultraminiaturowy zestaw łożysk igiełkowych z zamkniętym kielichem BK0306-TV / BK0306-TN jest szeroko stosowany w następujących mikro-lekko-obciążeniowych urządzeniach przemysłowych i cywilnych:

• Mikro-miniaturowe przekładnie redukcyjne, maleńkie skrzynie transmisyjne z zespołami podporowymi na końcu wału z otworem ślepym
• Mini ręczne narzędzia elektryczne, małe mikro-elektryczne maszyny ogrodnicze z obrotowymi częściami ruchomymi
• Precyzyjne, maleńkie urządzenia biurowe, mikro-krosna tekstylne z jednostkami napinającymi i rolkami ślizgowymi
• Miniaturowe mechanizmy liniowe automatyki i mikro-komponenty pozycjonujące wałki krzywkowe
• Lekkie zabawki modelarskie, małe, lekkie zespoły obrotowo-ślizgowe urządzeń AGD
• Części zamienne na rynku wtórnym dla urządzeń z łożyskami igiełkowymi z zamkniętym kielichem o średnicy wewnętrznej 3 mm

Idealne, kompaktowe, dwu-opcyjne rozwiązanie mikro-łożyskowe o wysokiej prędkości dla urządzeń transmisyjnych na końcu wału z otworem ślepym

5. Dlaczego wybrać łożyska GQZ

• 25 lat doświadczenia w profesjonalnej produkcji mikro-łożysk igiełkowych z zamkniętym kielichem serii BK
• Dwa modele w pełni wymienne wymiarowo z łożyskami serii BK0306 o standardzie międzynarodowym, spójna tolerancja wymiarowa kielicha zewnętrznego
• Kompleksowa obsługa niestandardowa OEM i ODM wspierająca uszczelnienie RS, obudowę ze stali nierdzewnej i niestandardowe dopasowanie luzu
• Ścisła kontrola całego procesu: testowanie twardości surowców, precyzja formowania przez głębokie tłoczenie, szczelność montażu koszyka z tworzywa i testy wytrzymałości cyklicznej przy wysokich prędkościach przed dostawą
• Profesjonalny zespół inżynierów ds. łożysk zapewnia wskazówki dotyczące tolerancji mikro-obudów z otworami ślepymi i twardości dopasowanego wału w ciągu 24 godzin
• Stabilne linie produkcyjne z preferencyjnymi cenami hurtowymi dla długoterminowych producentów mikro-urządzeń

Koncentrujemy się na stabilnej wydajności pozycjonowania osiowego, niskim poziomie hałasu i długiej żywotności, budując długoterminową współpracę typu win-win z globalnymi nabywcami przemysłowymi

6. Kontrola jakości

• Kontrola składu chemicznego i twardości powierzchniowej surowca ze stali łożyskowej chromowej GCr15
• Precyzyjne głębokie tłoczenie, przycinanie i formowanie zintegrowanego kielicha zewnętrznego z zamkniętą dennicą
• Proces obróbki cieplnej w stałej temperaturze w celu stabilizacji naprężeń wewnętrznych kielicha zewnętrznego i zwiększenia odporności powierzchni na ścieranie
• Oddzielne testy wydajności dla dwóch wersji: odporność na wysoką temperaturę koszyka TV, wydajność niskiego tarcia i hałasu koszyka TN, jednorodność luzu promieniowego
• Jednorodna kontrola zespołu igiełkowego i oddzielna ponowna kontrola wymiarów i wyglądu każdego modelu przed opakowaniem antykorozyjnym i wysyłką

Każda partia łożysk przechodzi pełny próbny test wytrzymałości cyklicznej posuwisto-zwrotnej, aby zagwarantować stabilne działanie przy obciążeniu promieniowym w mikro-obudowach z otworami ślepymi

7. Uzyskaj wycenę teraz

Jeśli potrzebujesz wysokiej jakości mikro-łożysk igiełkowych z zamkniętym kielichem BK0306-TV ze standardowym koszykiem PA66 i BK0306-TN zoptymalizowanym nylonowym koszykiem o niskim poziomie hałasu do mikro-przekładni i mini narzędzi elektrycznych, wyślij nam swoje zapytanie bezpośrednio.
Po przesłaniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka odpowiedź z oficjalną wyceną fabryczną w ciągu 24 godzin
• Indywidualne wskazówki dotyczące tolerancji mikro-obudów z otworami ślepymi i parametrów twardości dopasowanego wału od profesjonalnych inżynierów ds. łożysk
• Sugestie dotyczące niestandardowych rozwiązań łożyskowych, w tym wariantów z uszczelnieniem RS i opcji kielicha antykorozyjnego ze stali nierdzewnej
• Konkurencyjna, bezpośrednia cena hurtowa fabryczna dla mieszanych, łączonych zamówień hurtowych obu modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowisko pracy urządzenia, aby uzyskać szczegółową formalną wycenę

8. FAQ

P1: Co oznaczają sufiksy TV i TN?
O1: TV = standardowy koszyk z tworzywa PA66 wzmocnionego włóknem szklanym do pracy z ultra-wysokimi prędkościami; TN = zoptymalizowany koszyk z nylonu PA66 o niższym tarciu i cichszej pracy.
P2: Jaka jest główna różnica między BK0306-TV a BK0306-TN?
O2: Wymiary zewnętrzne są w pełni spójne; wersja TV obsługuje wyższą prędkość obrotową graniczną; wersja TN posiada zoptymalizowane prowadzenie igiełek dla niższego hałasu i nieznacznie poprawionej nośności statycznej.
P3: Czy łożyska serii BK mogą pracować bez hartowanego wału szlifowanego?
O3: Nie zaleca się. Dopasowana powierzchnia styku wału musi osiągnąć twardość hartowania HRC60–64 z lustrzanym superwykończeniem, aby działać jako wewnętrzna bieżnia i zapobiegać szybkiemu zużyciu łożyska.
