Pojemnik igłowy BK1512-RS BK1512 Zamknięty końcówka wyciągnięty kubek 15x21x12mm

1. Przegląd produktu

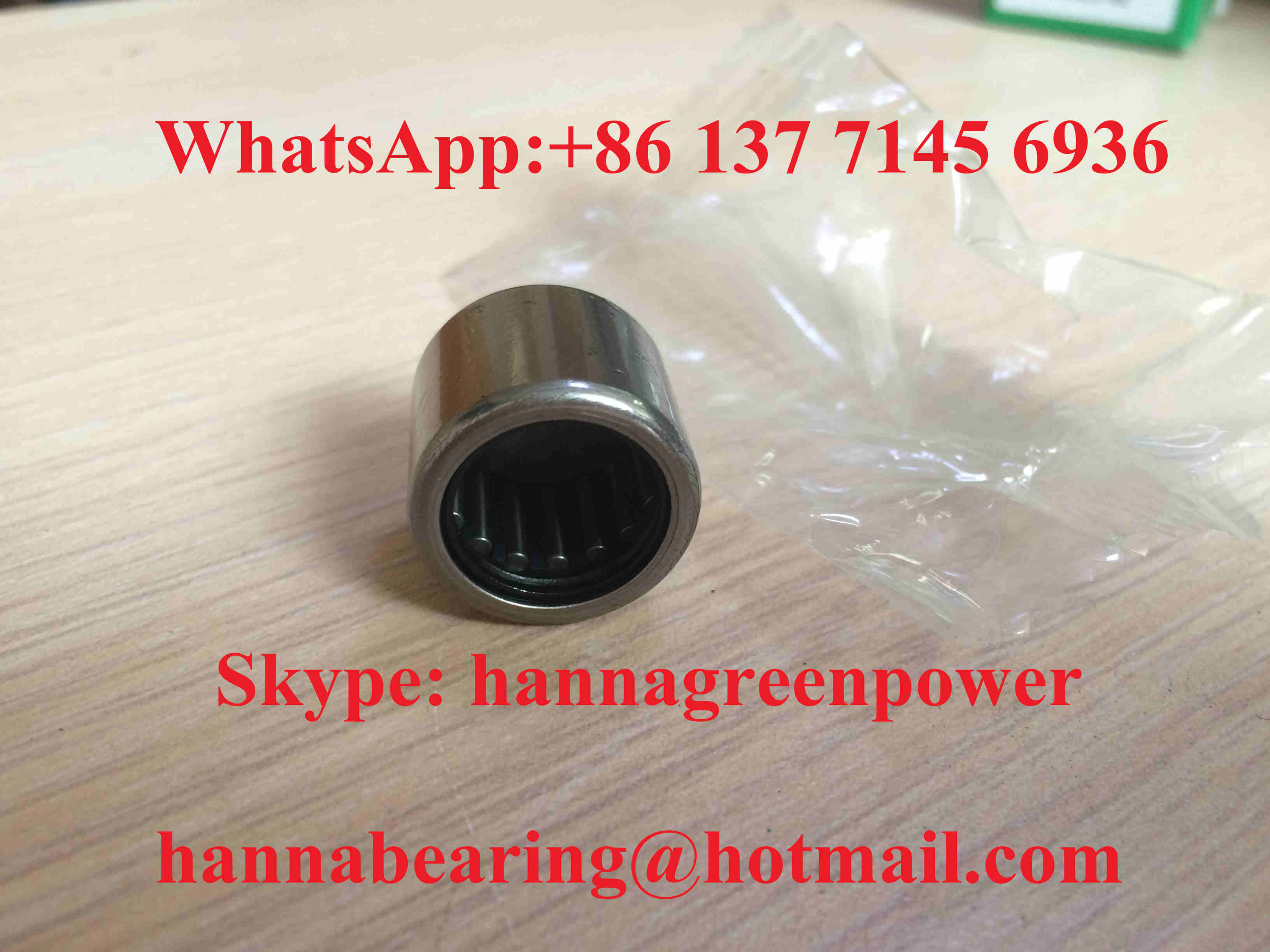

BK1512, BK1512-RS i BK152112 to metryczne, jednorzędowe, zamknięte łożyska igiełkowe z kielichem, bez pierścienia wewnętrznego, o zunifikowanych wymiarach wewnętrznych Fw=15mm, średnicy zewnętrznej D=21mm, całkowitej szerokości C=12mm, różniące się konstrukcją uszczelnienia i układem igiełek. Seria BK wykorzystuje zintegrowany, wytłaczany stalowy kielich zewnętrzny z jednoczęściową, zamkniętą dennicą, która zapewnia automatyczne ograniczenie osiowe w obudowach z otworem ślepym, eliminując potrzebę dodatkowych pierścieni segera, ramion wału i osłon końcowych, co upraszcza kroki montażu.

• BK1512: Standardowa, cienka wersja otwarta o szerokości 12 mm, bez uszczelnienia gumowego, doskonałe odprowadzanie ciepła do czystych, suchych środowisk pracy w pomieszczeniach;

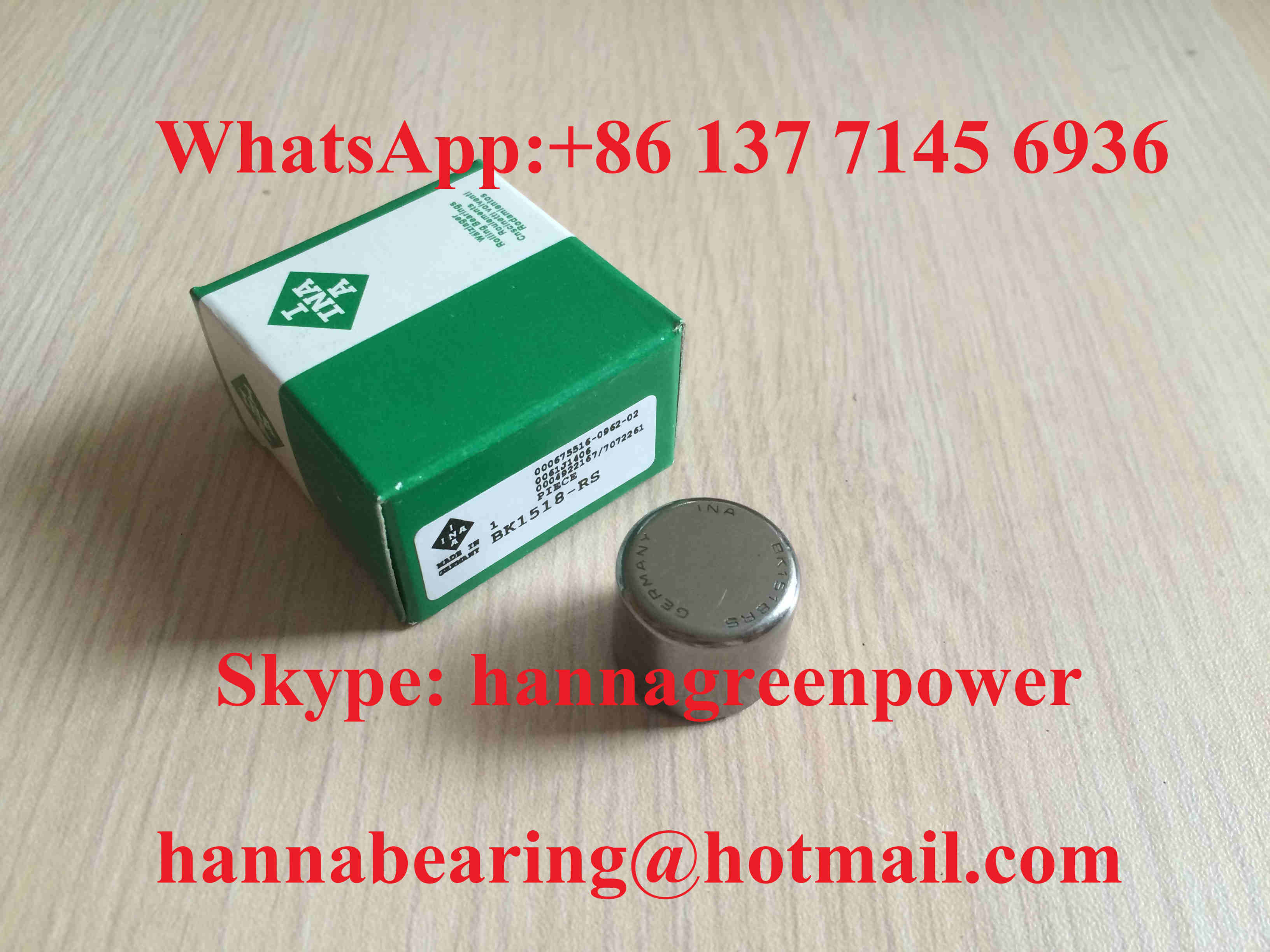

• BK1512-RS: Wersja o szerokości 12 mm z jednostronnym uszczelnieniem kontaktowym NBR RS, blokującym drobny pył, płyn chłodzący i lekką wilgoć, przeznaczona do lekko zanieczyszczonych warsztatów produkcyjnych;
• BK152112: Wersja o szerokości 12 mm z pełnym, zagęszczonym układem igiełek bez otwartej szczeliny, o większej powierzchni styku, zwiększająca obciążenie promieniowe dynamiczne i statyczne w warunkach dużych obciążeń udarowych.

Wytłaczana, cienka klatka stalowa równomiernie rozdziela gęsto rozmieszczone igiełki, zapewniając ultra-wysoką nośność promieniową przy ultra-wąskim przekroju poprzecznym. Dopasowana powierzchnia wału musi być hartowana i superwykończona lustrzanie, aby służyć jako wewnętrzna bieżnia. Ta seria przenosi wyłącznie obciążenia promieniowe, szeroko stosowana w miniaturowych przekładniach, ręcznych narzędziach elektrycznych, rolkach napinających w przemyśle tekstylnym, częściach ślizgowych w obudowach z otworem ślepym w automatyce, mikro zaworach hydraulicznych i zespołach pozycjonujących końce wałów w lekkich maszynach rolniczych z ograniczoną przestrzenią promieniową.

Uzyskaj wycenę w ciągu 24 godzin dla swojego projektu

2. Specyfikacje techniczne

Zunifikowane parametry bazowe

Fw (średnica wewnętrzna zespołu igiełkowego): 15 mm
Średnica zewnętrzna D: 21 mm
Całkowita szerokość C: 12 mm
Konstrukcja: Jednorzędowe, zamknięte łożysko igiełkowe z kielichem, bez pierścienia wewnętrznego, wytłaczana stalowa klatka igiełkowa
Materiał: Kielich i igiełki ze stali chromowej GCr15
Standardowy luz promieniowy: CN normalny luz
Referencyjna prędkość obrotowa graniczna z smarem: 15300 obr/min
Referencyjna prędkość obrotowa graniczna z smarowaniem olejowym: 19100 obr/min
Wymagana twardość dopasowanego wału: HRC60–64 z lustrzanym superwykończeniem
Minimalna fazka r: 0,6 mm

BK1512

Uszczelnienie: Jedna zamknięta dennica, otwarta strona przeciwna bez uszczelnienia
Obciążenie dynamiczne Cr: 8760 N
Obciążenie statyczne Cor: 11400 N
Granica obciążenia zmęczeniowego Pu: 1620 N
Masa netto: 0,0098 kg

BK1512-RS

Uszczelnienie: Zamknięta dennica + jednostronne uszczelnienie kontaktowe RS na otwartej stronie
Obciążenie dynamiczne Cr: 8430 N
Obciążenie statyczne Cor: 10980 N
Granica obciążenia zmęczeniowego Pu: 1570 N
Masa netto: 0,0102 kg

BK152112

Uszczelnienie: W pełni zamknięta, pogrubiona konstrukcja kielicha z igiełkami, bez otwartego portu
Obciążenie dynamiczne Cr: 10120 N
Obciążenie statyczne Cor: 13050 N
Granica obciążenia zmęczeniowego Pu: 1840 N
Masa netto: 0,0107 kg
Kompletne rysunki wymiarowe i pełne dane techniczne obciążeń dla trzech modeli są dostępne na życzenie klienta.

3. Kluczowe zalety

1. Zintegrowana, samopozycjonująca konstrukcja z zamkniętym dennicą, bezpośrednio wprasowywana w obudowę z otworem ślepym bez dodatkowych części mocujących osiowo, redukująca liczbę komponentów i koszty pracy montażowej
2. Ultra-cienki przekrój poprzeczny promieniowy minimalizuje zajmowaną przestrzeń promieniową przez urządzenie, doskonale spełniając wymagania projektowe miniaturowych, kompaktowych konstrukcji transmisyjnych
3. Trzy opcjonalne wersje konstrukcyjne (otwarta / jednostronnie uszczelniona RS / pogrubiona, ciężkoobciążeniowa) obejmują główne warunki pracy: czyste i suche, wilgotne i zapylone oraz środowiska o dużych obciążeniach udarowych
4. Gęsty układ igiełek zapewnia doskonałą sztywność promieniową i nośność, stabilną, ciągłą pracę przy średnich prędkościach w warunkach częstych obciążeń udarowych przy rozruchu i zatrzymaniu
5. Lekka, wytłaczana klatka stalowa zapewnia równomierne prowadzenie igiełek, niskie straty tarcia i wydajne odprowadzanie ciepła podczas długotrwałej, nieprzerwanej pracy urządzeń
6. Opcje dostosowywania obejmują dwustronne uszczelnienia kompozytowe 2RS, powiększony luz promieniowy C3, kielich ze stali nierdzewnej antykorozyjnej, znakowanie laserowe OEM i wypełnienie smarem odpornym na wysokie temperatury i zużycie

Skutecznie upraszcza procesy obróbki obudów z otworem ślepym i przedłuża żywotność kompaktowych zespołów transmisyjnych na końcu wału

4. Zastosowania

Ten zestaw łożysk igiełkowych z kielichem zamkniętym, wielomodelowy BK1512 / BK1512-RS / BK152112, jest szeroko stosowany w następujących kompaktowych, lekkich i średnich urządzeniach przemysłowych:

• Miniaturowe przekładnie redukcyjne, zespoły wspornikowe na końcu wału w skrzyniach transmisyjnych z otworem ślepym
• Ręczne narzędzia elektryczne, mini maszyny ogrodnicze i lekkie części obrotowe maszyn rolniczych
• Krosna tkackie, małe urządzenia drukarskie, zespoły rolek napinających i ślizgowych
• Miniaturowe mechanizmy liniowe w automatyce i elementy pozycjonujące wałki krzywkowe
• Małe zawory sterujące hydrauliczne, lekkie zespoły obrotowe i ślizgowe mikro pomp wodnych
• Części zamienne na rynku wtórnym dla urządzeń z łożyskami igiełkowymi z kielichem zamkniętym o średnicy wewnętrznej 15 mm

Idealne, wielowariantowe rozwiązanie łożyskowe o wysokiej nośności promieniowej dla przemysłowych urządzeń transmisyjnych na końcu wału z otworem ślepym i ograniczoną przestrzenią montażową

5. Dlaczego wybrać łożyska GQZ

• 25 lat doświadczenia w profesjonalnej produkcji łożysk igiełkowych z kielichem zamkniętym serii BK
• Trzy modele w pełni zamienne wymiarowo z łożyskami międzynarodowej serii BK15, spójne tolerancje wymiarowe i wskaźniki wydajności obciążenia
• Kompleksowe usługi OEM i ODM wspierające uszczelnienia dwustronne, obudowy ze stali nierdzewnej i niestandardowe luzy
• Ścisła kontrola w całym procesie: testowanie twardości surowców, precyzja tłoczenia kielicha, szczelność uszczelnienia i testy cyklu zmęczeniowego obciążenia dynamicznego przed dostawą
• Profesjonalny zespół inżynierów łożysk zapewnia wskazówki dotyczące tolerancji obudowy z otworem ślepym i twardości dopasowanego wału w ciągu 24 godzin
• Stabilne, wielkoskalowe linie produkcyjne z preferencyjnymi cenami hurtowymi dla długoterminowych producentów maszyn

Koncentrujemy się na niezawodnej, osiowej samopozycjonującej wydajności, długiej żywotności i stabilnej, długoterminowej współpracy korzystnej dla obu stron z globalnymi nabywcami przemysłowymi

6. Kontrola jakości

• Kontrola składu chemicznego i twardości powierzchni surowca ze stali chromowej GCr15
• Precyzyjne głębokie tłoczenie, przycinanie i formowanie zintegrowanego, zamkniętego kielicha zewnętrznego
• Proces obróbki cieplnej w stałej temperaturze w celu stabilizacji wewnętrznych naprężeń metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe testy wydajności: jednorodność luzu promieniowego, spójność układu igiełek, nośność dynamiczna/statyczna i trwałość uszczelnienia RS w zakresie ochrony przed pyłem
• Kontrola równomiernego montażu igiełek i oddzielna ponowna kontrola wymiarów i wyglądu każdego modelu przed opakowaniem antykorozyjnym i wysyłką

Każda partia łożysk przechodzi pełny próbny test cyklu wytrzymałościowego, aby zagwarantować stabilne działanie przy dużych obciążeniach promieniowych w obudowach z otworem ślepym

7. Uzyskaj wycenę teraz

Jeśli potrzebujesz wysokiej jakości łożysk igiełkowych z kielichem zamkniętym typu BK1512 otwarty, BK1512-RS jednostronnie uszczelniony i BK152112 pogrubiony, ciężkoobciążeniowy, do miniaturowych przekładni i narzędzi elektrycznych, wyślij nam swoje zapytanie bezpośrednio.
Po przesłaniu zapytania otrzymasz pełne profesjonalne wsparcie:

• Szybka odpowiedź z oficjalnej fabryki w ciągu 24 godzin
• Indywidualne wskazówki dotyczące tolerancji obudowy z otworem ślepym i dopasowania parametrów twardości wału od profesjonalnych inżynierów łożysk
• Sugestie dotyczące niestandardowych rozwiązań łożyskowych, w tym wariantów z uszczelnieniem podwójnym RS i kielichem antykorozyjnym ze stali nierdzewnej
• Konkurencyjne ceny hurtowe bezpośrednio od producenta dla łączonych zamówień hurtowych trzech modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowisko pracy urządzenia, aby uzyskać szczegółową, formalną wycenę

8. FAQ

1. P1: Co oznacza sufiks RS w BK1512-RS?
   O1: RS oznacza jednostronne uszczelnienie gumowe kontaktowe NBR zamontowane na otwartym końcu łożyska zamkniętego, używane do blokowania pyłu, chłodziwa i lekkiej wilgoci.
2. P2: Jaka jest kluczowa różnica między BK1512 a BK152112?
   O2: Wymiary Fw i średnicy zewnętrznej są w pełni spójne; BK152112 wykorzystuje pogrubiony, gęsty układ igiełek, aby znacznie poprawić znamionowe obciążenie promieniowe dynamiczne i statyczne, nadaje się do warunków pracy z dużymi obciążeniami udarowymi.
3. P3: Czy łożyska serii BK mogą pracować bez hartowanego, szlifowanego wału?
   O3: Nie zaleca się. Powierzchnia styku dopasowanego wału musi osiągnąć twardość hartowania HRC60–64 z lustrzanym superwykończeniem, aby służyć jako wewnętrzna bieżnia i uniknąć szybkiego zużycia łożyska.
