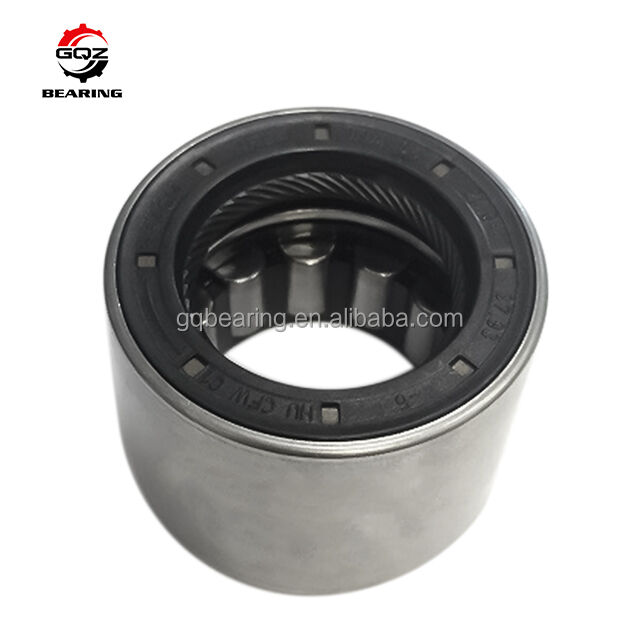

BK1516 BK1516-RS BK152116 łożysko rolkowe z igłą z klatką PA66 15x21x16mm

1. Przegląd produktu

BK1516, BK1516-RS i BK152116 to metryczne, jednorzędowe, zamknięte łożyska igiełkowe z kielichem, bez pierścienia wewnętrznego, o zunifikowanym rozmiarze rdzenia Fw=15mm, średnicy zewnętrznej D=21mm, całkowitej szerokości C=16mm, różniące się strukturą uszczelnienia i układem rolek. Seria BK wykorzystuje zintegrowany, jednoczęściowy, tłoczony stalowy kielich zewnętrzny z integralną zamkniętą dennicą, która realizuje automatyczne ograniczenie osiowe w obudowach z otworem ślepym, eliminując dodatkowe pierścienie segera, ramiona wału i pokrywy końcowe, co upraszcza proces montażu.

• BK1516: Standardowa szerokość 16 mm, typ otwarty bez uszczelnienia gumowego, doskonałe odprowadzanie ciepła do czystych, suchych środowisk warsztatowych w pomieszczeniach;
• BK1516-RS: Szerokość 16 mm, jednostronne uszczelnienie gumowe RS typu NBR na otwartym końcu, blokuje drobny pył, płyn chłodzący i lekką wilgoć w lekko zanieczyszczonych miejscach produkcji;
• BK152116: 16 mm, pełne zagęszczone rozmieszczenie igiełek bez otwartej szczeliny, większa powierzchnia styku w celu zwiększenia obciążenia promieniowego dynamicznego i statycznego w warunkach pracy z dużymi obciążeniami udarowymi.

Wyposażone w tłoczoną, cienką klatkę stalową do równomiernego rozdzielania gęstych igiełek, co zapewnia ultra-wysoką nośność promieniową przy ultra-wąskim przekroju promieniowym. Powierzchnia współpracującego wału montażowego musi być hartowana i superwykończona lustrzanie, aby służyć jako wewnętrzna bieżnia. Ta seria przenosi tylko czyste obciążenia promieniowe, szeroko stosowana w miniaturowych przekładniach, narzędziach elektrycznych ręcznych, rolkach napinających w przemyśle tekstylnym, automatycznych elementach ślizgowych w otworach ślepych, małych zaworach hydraulicznych i zespołach pozycjonujących końce wałów w lekkich maszynach rolniczych z ograniczoną przestrzenią promieniową.

Uzyskaj wycenę w ciągu 24 godzin dla swojego projektu

2. Specyfikacje techniczne

Zunifikowane parametry podstawowe

Fw (średnica wewnętrzna zespołu igiełkowego): 15 mm
Średnica zewnętrzna D: 21 mm
Całkowita szerokość C: 16 mm
Konstrukcja: Jednorzędowe łożysko igiełkowe z kielichem, zamknięte, bez pierścienia wewnętrznego, tłoczony stalowy wspornik rolek
Materiał: Kielich i rolki igiełkowe ze stali chromowej GCr15 o wysokiej zawartości węgla
Standardowy luz promieniowy: CN normalny luz
Ograniczona prędkość obrotowa przy smarowaniu smarem: 14500 obr/min
Ograniczona prędkość obrotowa przy smarowaniu olejem: 18200 obr/min
Wymagana twardość współpracującego wału: HRC60–64 z lustrzanym superwykończeniem
Minimalna fazka r: 0,6 mm

BK1516

Uszczelnienie: Jedna zamknięta dennica, otwarty koniec przeciwny bez uszczelnienia
Obciążenie dynamiczne Cr: 11200 N
Obciążenie statyczne Cor: 14600 N
Granica obciążenia zmęczeniowego Pu: 1980 N
Masa netto: 0,0132 kg

BK1516-RS

Uszczelnienie: Zamknięta dennica + jednostronne uszczelnienie gumowe RS na otwartym końcu
Obciążenie dynamiczne Cr: 10850 N
Obciążenie statyczne Cor: 14150 N
Granica obciążenia zmęczeniowego Pu: 1920 N
Masa netto: 0,0137 kg

BK152116

Uszczelnienie: W pełni zamknięta, pogrubiona konstrukcja kielicha z rolkami, bez otwartego portu
Obciążenie dynamiczne Cr: 12900 N
Obciążenie statyczne Cor: 16700 N
Granica obciążenia zmęczeniowego Pu: 2240 N
Masa netto: 0,0143 kg
Kompletne rysunki wymiarowe i pełne dane techniczne obciążeń dla trzech modeli są dostępne na życzenie klienta.

3. Kluczowe zalety

1. Zintegrowana konstrukcja z zamkniętą dennicą samopozycjonującą, bezpośrednio wciśnięta w obudowę z otworem ślepym bez dodatkowych akcesoriów do mocowania osiowego, znacznie zmniejszająca liczbę części i koszt pracy montażowej
2. Ultra-cienki przekrój promieniowy minimalizuje zajmowaną przestrzeń promieniową urządzenia, idealnie dopasowując się do wymagań miniaturowych, kompaktowych konstrukcji transmisyjnych
3. Trzy opcjonalne warianty konstrukcyjne (otwarty / z jednostronnym uszczelnieniem RS / pogrubiony do dużych obciążeń) obejmują wszystkie typowe warunki pracy: czyste i suche, wilgotne i zapylone oraz środowiska z dużymi obciążeniami udarowymi
4. Gęste rozmieszczenie igiełek zapewnia doskonałą sztywność promieniową i nośność, stabilną, ciągłą pracę ze średnią prędkością przy częstych obciążeniach udarowych typu start-stop
5. Lekka tłoczona klatka stalowa zapewnia równomierne prowadzenie rolek, niskie straty tarcia i wydajne odprowadzanie ciepła podczas długotrwałej, nieprzerwanej pracy urządzenia
6. Opcje dostosowywania obejmują dwustronne uszczelnienia kompozytowe 2RS, powiększony luz promieniowy C3, kielich ze stali nierdzewnej antykorozyjnej, znakowanie laserowe OEM i wypełnienie smarem odpornym na wysokie temperatury i zużycie

Skutecznie upraszcza procedury obróbki obudów z otworami ślepymi i przedłuża żywotność kompaktowych zespołów transmisyjnych na końcu wału

4. Zastosowania

Ten zestaw łożysk igiełkowych z kielichem zamkniętym, wielomodelowy BK1516 / BK1516-RS / BK152116, jest szeroko stosowany w następujących kompaktowych, lekkich i średnich urządzeniach przemysłowych:

• Miniaturowe przekładnie redukcyjne, zespoły wspornikowe na końcu wału w skrzyniach transmisyjnych z otworami ślepymi
• Narzędzia elektryczne ręczne, mini maszyny ogrodnicze i lekkie części obrotowe maszyn rolniczych
• Krosna tekstylne, małe urządzenia drukarskie, zespoły rolek napinających ślizgowych
• Miniaturowe mechanizmy liniowe automatyki i elementy pozycjonujące wałów krzywkowych
• Małe zawory sterujące hydrauliczne, lekkie zespoły obrotowe ślizgowe mikro pomp wodnych
• Części zamienne na rynek wtórny dla urządzeń z łożyskami igiełkowymi z kielichem o średnicy wewnętrznej 15 mm

Idealne, wielowariantowe rozwiązanie łożyskowe o wysokiej nośności promieniowej dla urządzeń transmisyjnych na końcu wału z otworami ślepymi i ograniczoną przestrzenią montażową

5. Dlaczego wybrać łożyska GQZ

1. 25 lat doświadczenia w profesjonalnej produkcji łożysk igiełkowych z kielichem zamkniętym serii BK
2. Trzy modele w pełni wymiarowo wymienne z łożyskami serii BK15 o standardzie międzynarodowym, spójne tolerancje wymiarowe i wskaźniki wydajności obciążenia
3. Kompleksowe usługi dostosowywania OEM i ODM wspierające uszczelnienia dwustronne, obudowy ze stali nierdzewnej i niestandardowe luzy
4. Ścisła kontrola w całym procesie: testowanie twardości surowców, precyzja tłoczenia kielicha, szczelność uszczelnienia i testy cyklu zmęczeniowego obciążenia dynamicznego przed dostawą
5. Profesjonalny zespół inżynierów ds. łożysk zapewnia wskazówki dotyczące tolerancji obudowy z otworem ślepym i twardości współpracującego wału w ciągu 24 godzin
6. Stabilne linie montażowe do produkcji masowej na dużą skalę z preferencyjnymi cenami hurtowymi dla długoterminowych producentów maszyn

Koncentrujemy się na niezawodnej wydajności samopozycjonowania osiowego, długiej żywotności i stabilnej, długoterminowej współpracy korzystnej dla obu stron z globalnymi nabywcami przemysłowymi

6. Kontrola jakości

• Kontrola składu chemicznego i twardości powierzchni surowca ze stali chromowej GCr15
• Precyzyjne głębokie tłoczenie, przycinanie i formowanie zintegrowanego kielicha zewnętrznego z zamkniętą dennicą
• Proces obróbki cieplnej w stałej temperaturze w celu stabilizacji wewnętrznych naprężeń metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe testy wydajności: jednorodność luzu promieniowego, spójność rozmieszczenia igiełek, nośność dynamiczna/statyczna i trwałość uszczelnienia RS w zakresie ochrony przed pyłem
• Kontrola zespołu rolek i ponowna kontrola wymiarów i wyglądu każdego modelu przed opakowaniem antykorozyjnym i wysyłką

Każda partia łożysk przechodzi pełny próbny test cyklu wytrzymałościowego, aby zagwarantować stabilne działanie przy dużych obciążeniach promieniowych w obudowach z otworami ślepymi
