Podłogi igłowe zamknięte BK1212 BK1212-RS BK121812 Podłogi walcowe 12x18x12mm

1.Przegląd produktu

BK1212, BK1212-RS i BK121812 to metryczne, jednowierszowe, zamknięte, ciągnięte łożyska rolkowe z igłą kubkową bez pierścienia wewnętrznego, z jednolitym wymiarem rdzenia Fw = 12 mm średnicy wewnętrznej zespołu rolkowego,średnica zewnętrzna D=18 mm, całkowita szerokość C = 12 mm, zróżnicowana według struktury uszczelniającej i układu walcowania.który zapewnia automatyczne ograniczenie osi wewnątrz obudowy ślepych otworów, usuwając dodatkowe pierścienie, ramiona wału i pokrywki końcowe w celu uproszczenia etapów montażu.

• BK1212: Standardowy typ otwarty o szerokości 12 mm bez gumowej uszczelnienia, doskonałe rozpraszanie ciepła dla czystych, suchych środowisk pracy w pomieszczeniach;

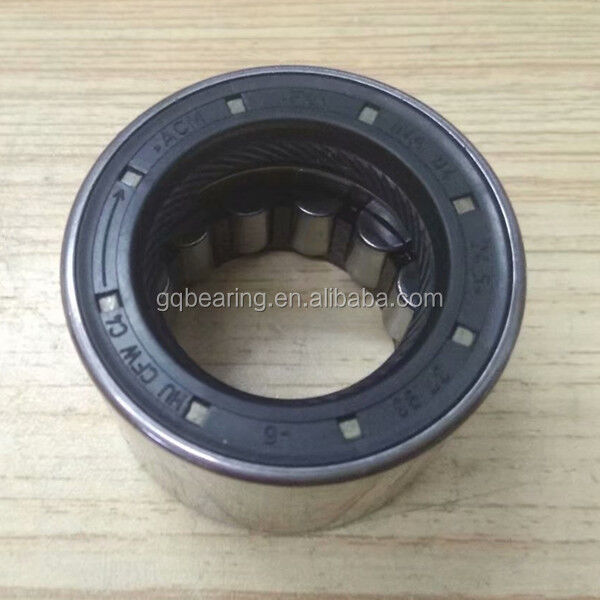

• BK1212-RS: uszczelnienie z gumy kontaktowej NBR RS o szerokości 12 mm z otwartej strony, blokuje drobny pył, płyn cięciowy i lekką wilgoć w lekko zanieczyszczonych warsztatach produkcyjnych;
• BK121812: 12 mm pełna pogrubiona gęsta układ igły bez otwartej szczeliny, większa powierzchnia styku w celu poprawy dynamicznej i statycznej zdolności obciążenia radialnego w warunkach dużego obciążenia uderzeniowego.

Wyróżnia się to w postaci cienkiej klatki stalowej, która równomiernie oddziela gęste rolki igłowe, aby osiągnąć bardzo wysoką zdolność nośną radialną w przypadku bardzo wąskiego przekroju radialnego.Powierzchnia dopasowanego wału instalacyjnego musi być ugasiona i lustrzane superfinish działać jako wewnętrzna droga. Ta seria jest przeznaczona wyłącznie do obciążenia radialnego, szeroko stosowana w miniaturowych skrzyniach biegów, ręcznych narzędziach elektrycznych, rolkach napięcia włókienniczych, częściach przesuwnych z automatycznym ślepym otworem,Mikrowalywy hydrauliczne i układy pozycjonowania końcówki wału lekkich maszyn rolniczych z rygorystycznymi ograniczeniami przestrzeni promieniowej.

Uzyskaj ofertę w ciągu 24 godzin dla swojego projektu

2Specyfikacje techniczne

Zjednoczone parametry podstawowych standardów

Fw (wewnętrzna średnica zespołu igły): 12 mm
Średnica zewnętrzna D: 18 mm
Środki sterujące:
Struktura: Jednowierszowe, zamknięte, wyciągnięte z końca łożyska igły kubkowej, bez pierścienia wewnętrznego, wystampany stalowy uchwyt rolkowy
Materiał: Wciągnięte rolki kubkowe i igłowe GCr15 ze stali o wysokiej zawartości węgla chromowanej
Standardowa wolność radialna: wolność normalna CN
Ograniczająca prędkość obrotu tłuszczu odniesienia: 17200 obrotów/min
Olej smarowy ograniczający prędkość obrotową: 21600 r/min
Wymagana sztywność wału dopasowującego: HRC60?? 64 z wykończeniem lustrzaną
Minimalna komora r: 0,5 mm

BK1212

Uszczelnienie: jedno zamknięte schowko dolne, otwarte przeciwległe końce bez uszczelnienia
Obciążenie dynamiczne Cr: 7250 N
Korpus obciążenia statycznego: 9480 N
Ograniczenie obciążenia zmęczeniem Pu: 1360 N
Masa netto: 0,0068 kg

BK1212-RS

Uszczelnienie: zamknięta czapka dolna + pojedyncza pieczęć gumowa RS na otwartej stronie
Obciążenie dynamiczne Cr: 6980 N
Korpus obciążenia statycznego: 9130 N
Ograniczenie obciążenia zmęczeniem Pu: 1310 N
Masa netto: 0,0071 kg

BK121812

Uszczelnienie: Całkowicie zamknięta konstrukcja szklanki zamkniętej z gęstym rolkiem bez otwartego otworu
Obciążenie dynamiczne Cr: 8360 N
Korpus obciążenia statycznego: 10750 N
Poziom obciążenia przez zmęczenie Pu: 1520 N
Masa netto: 0,0075 kg
Pełne rysunki wymiarowe i pełne dane o obciążeniu technicznym trzech modeli są dostępne na żądanie klienta.

3Kluczowe zalety

1. Zintegrowana zamknięta konstrukcja samopozycjonowania czapki końcowej, bezpośrednio wciskana do obudowy ślepego otworu bez dodatkowych części mocujących ośnych, zmniejszająca ilość komponentów i koszty pracy montażowej
2. Ultra-cienkie radialne przekróje minimalizuje przestrzeń zajmowaną przez urządzenia radialne, doskonale spełnia wymagania projektowe zminimalizowanej kompaktowej struktury przesyłowej
3. Trzy opcjonalne wersje konstrukcyjne (otwarte / pojedyncze RS zamknięte / zagęszczone ciężkie obciążenie) obejmują podstawowe warunki pracy: czyste, suche, wilgotne, zakurzone i ciężkie środowiska z naprzemiennym obciążeniem uderzeniowym
4. Gęste układy rolkowe z igłą zapewniają wyjątkową sztywność radialną i zdolność obciążeniową, stabilną ciągłą pracę przy średniej prędkości przy częstych obciążeniach uderzeniowych
5. Lekkie stalowe klatki zapewniają jednolite prowadzenie rolków, niskie straty tarcia i efektywne rozpraszanie ciepła w przypadku długotrwałej pracy urządzeń
6. Możliwe do dostosowania opcje obejmują podwójne uszczelki kompozytowe 2RS, powiększony prześwietlenie radialne C3, szklankę wyciągniętą z stali nierdzewnej, oznakowanie laserowe OEM i wypełnienie tłuszczem odpornym na zużycie w wysokiej temperaturze

Skuteczne uproszczenie procesów obróbki obudowy ślepych otworów i wydłużenie żywotności zestawów kompaktowych przekładni z końca wału

4.Wnioski

Ten wielofunkcyjny zestaw łożysk z igłą z zamkniętym końcem BK1212 / BK1212-RS / BK121812 jest szeroko dopasowany do następujących kompaktowych urządzeń przemysłowych lekkiego i średniego rozmiaru:

• Miniaturowe skrzynki biegów redukcyjnych, małe skrzynki biegów, zespoły wspierające końcówkę wału o ślepej otworze
• Ręczne narzędzia elektryczne, mini maszyny ogrodowe i lekkie rolnicze obracające się części
• Tkaniny włókiennicze, małe urządzenia drukarskie, z napędowymi układami przesuwnymi
• Automatyczne miniaturowe liniowe mechanizmy przesuwne i elementy pozycjonowania wału klocków
• Małe zawory sterujące hydraulicznie, mikro pompy wodne, lekkie zestawy przesuwne obrotowe
• Części zamienne na rynku posprzedażowym do urządzeń do łożysk rolkowych z igłą do kubków o zamkniętym końcu o średnicy wewnętrznej 12 mm

Idealne rozwiązanie wieloopcjonalnego nośnika wysokiego obciążenia promiennego dla urządzeń przesyłowych przemysłowych o ślepym otworze wału z ograniczoną powierzchnią montażową

5.Dlaczego wybrać łożysk GQZ

• 25 lat profesjonalnego doświadczenia w produkcji łożysk rolkowych z igły kubkowej z zamkniętym końcem serii BK
• Trzy modele w pełni wymiarowo wymienne z łożyskami z międzynarodowego standardu serii BK12, spójnymi tolerancjami wymiarowymi i wskaźnikami wydajności obciążenia
• Pełna obsługa OEM i ODM oparta na indywidualnych wymaganiach, wspierająca podwójne uszczelnienie, powłokę ze stali nierdzewnej i specjalną dostosowanie przepustki
• Ścisła kontrola całego procesu: badanie twardości surowca, precyzja pieczętowania wyciągniętych kubków, szczelność uszczelnienia i dynamiczne badania cyklu zmęczenia obciążeniem przed dostawą
• Profesjonalny zespół inżynierów łożysk zapewnia tolerancję ślepych otworów i dopasowanie twardości wału w ciągu 24 godzin
• Stabilne linii montażowe do produkcji masowej na dużą skalę z preferowaną ceną hurtową hurtową dla długoterminowych producentów maszyn i urządzeń

Koncentrujemy się na niezawodnej samopozycjonowaniu osialnej, długiej żywotności i stabilnej długoterminowej współpracy z globalnymi nabywcami przemysłowymi

6Kontrola jakości

• Kontrola składu chemicznego surowca i twardości powierzchni stali chromowanej GCr15
• Precyzyjne obróbki głębokiego ciągnięcia, przycinania i formowania do zintegrowanej, zamkniętej, zewnętrznej kubki ciągniętej
• Proces obróbki cieplnej przy stałej temperaturze w celu stabilizacji wewnętrznego naprężenia metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe badania wydajności: jednolitość wolności promieniowej, spójność układu rolki igły, zdolność obciążenia dynamicznego/statycznego oraz trwałość pieczęci RS w stosunku do pyłu
• Jednolity przegląd zespołu rolkowego oraz ponowna kontrola rozmiarów i wyglądu każdego modelu przed opakowaniem antyrostycznym i wysyłką

Każda partia łożysk przechodzi pełne badanie trwałości cyklu wielokrotnego pobierania próbek w celu zagwarantowania stabilnej pracy z dużym obciążeniem radialnym w obudowach z ślepym otworem

7- Zdobądź teraz cytat.

Jeśli potrzebujesz wysokiej jakości łożyska rurowe z igłą z zamkniętym końcem, typu otwartego BK1212, BK1212-RS z pojedynczym uszczelnieniem i BK121812 z gęstszą ciężką obciążeniem, do miniaturowych skrzyń biegów i urządzeń narzędziowych,Wyślij nam zapytanie bezpośrednio.
Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka oficjalna odpowiedź na certyfikat fabryczny w ciągu 24 godzin
• Tolerancja obudowy ślepego otworu jeden na jeden i dopasowanie parametrów twardości wału dopasowanie wskazówek profesjonalnych inżynierów łożysk
• Proponowane rozwiązania łożysk, w tym podwójnie uszczelnione warianty RS i opcje kubków wyciągniętych z stali nierdzewnej
• Konkurencyjne ceny hurtowe hurtowe bezpośrednio w fabryce dla mieszanych zamówień hurtowych trzech modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowiska operacyjnego urządzenia w celu uzyskania szczegółowej oficjalnej oferty

8Często zadawane pytania

P1: Co oznacza dopis RS w BK1212-RS?
A1: RS odnosi się do pojedynczej uszy uszczelnienia z gumy kontaktowej NBR zainstalowanego na otwartym końcu łożyska zamkniętego końca, wykorzystywanego do blokowania pyłu, płynu chłodniczego i lekkiej wilgoci.

P2: Jaka jest podstawowa różnica między BK1212 a BK121812?
A2: wymiary Fw i średnicy zewnętrznej są w pełni spójne; BK121812 przyjmuje pogrubiony, gęsty układ rolkowy igły w celu znacznego poprawy dynamicznej i statycznej wartości obciążenia promieniowego,odpowiedni do pracy w warunkach uderzeń ciężkich obciążeń.

P3: Czy łożyska z serii BK mogą działać bez utwardzonego wału ziemskiego?
A3: Nie zaleca się. Powierzchnia kontaktowa wału dopasowującego musi osiągnąć twardość tłumiącą HRC60 ∼ 64 z nadwzorowaniem lustrzaną, aby służyć jako wewnętrzna droga biegowa i uniknąć szybkiego uszkodzenia łożyska.
