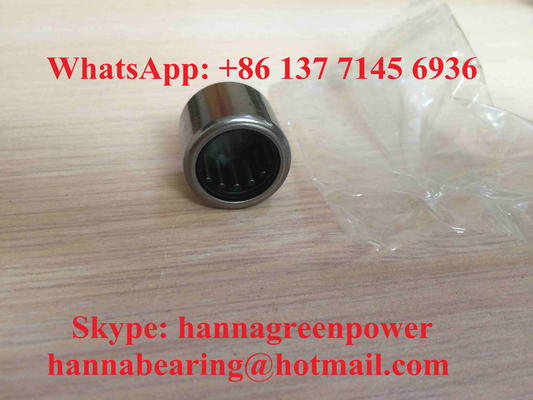

10x14x10mm Jednostronnie uszczelnione łożyska z igłą BK1010 BK1010-RS BK101410

1. Przegląd produktu

BK1010, BK1010-RS i BK101410 to metryczne, jednowierszowe, zamknięte, ciągnięte łożyska rolkowe bez pierścienia wewnętrznego, z jednolitym wymiarem rdzenia Fw = 10 mm średnicy wewnętrznej rolki, średnicy zewnętrznej D = 14 mmcałkowita szerokość C=10 mm, zróżnicowane konstrukcją uszczelnienia i układem rolkowym.który zapewnia automatyczne ograniczenie osi wewnątrz obudowy ślepych otworów, usuwając dodatkowe pierścienie, ramiona wału i pokrywki końcowe w celu uproszczenia etapów montażu.

• BK1010: Standardowy typ otwarty o szerokości 10 mm bez gumy, doskonałe rozpraszanie ciepła dla czystego, suchego środowiska pracy w pomieszczeniach;
• BK1010-RS: uszczelnienie kontaktowe z gumy NBR RS o szerokości 10 mm z otwartej strony, blokujące drobny pył, płyn cięciowy i lekką wilgoć w lekko zanieczyszczonych warsztatach produkcyjnych;
• BK101410: 10 mm pełna grubość gęstego układu igły bez otwartej szczeliny, większa powierzchnia styku w celu poprawy zdolności dynamicznego i statycznego obciążenia radialnego w warunkach dużego obciążenia uderzeniowego.

Wyróżnia się to w postaci cienkiej klatki stalowej, która równomiernie oddziela gęste rolki igłowe, aby osiągnąć bardzo wysoką zdolność nośną radialną w przypadku bardzo wąskiego przekroju radialnego.Powierzchnia dopasowanego wału instalacyjnego musi być ugasiona i lustrzane superfinish działać jako wewnętrzna droga. Ta seria jest przeznaczona wyłącznie do obciążenia radialnego, szeroko stosowana w miniaturowych skrzyniach biegów, ręcznych narzędziach elektrycznych, rolkach napięcia włókienniczych, częściach przesuwnych z automatycznym ślepym otworem,Mikrowalywy hydrauliczne i układy pozycjonowania końcówki wału lekkich maszyn rolniczych z rygorystycznymi ograniczeniami przestrzeni promieniowej.

Uzyskaj ofertę w ciągu 24 godzin dla swojego projektu

2Specyfikacje techniczne

Zjednoczone parametry podstawowych standardów

Fw (wewnętrzna średnica zespołu igły): 10 mm
Średnica zewnętrzna D: 14 mm
Środki sterujące:
Struktura: Jednowierszowe, zamknięte, wyciągnięte z końca łożyska igły kubkowej, bez pierścienia wewnętrznego, wystampany stalowy uchwyt rolkowy
Materiał: Wciągnięte rolki kubkowe i igłowe GCr15 ze stali o wysokiej zawartości węgla chromowanej
Standardowa wolność radialna: wolność normalna CN
Ograniczająca prędkość obrotu tłuszczu odniesienia: 19500 r/min
Olej smarowy ograniczający prędkość obrotową: 24800 r/min
Wymagana sztywność wału dopasowującego: HRC60?? 64 z wykończeniem lustrzaną
Minimalna przepuklina r: 0,4 mm

BK1010

Uszczelnienie: jedno zamknięte schowko dolne, otwarte przeciwległe końce bez uszczelnienia
Obciążenie dynamiczne Cr: 4920 N
Korpus obciążenia statycznego: 6350 N
Ograniczenie obciążenia zmęczeniem Pu: 1080 N
Waga netto: 0,0036 kg

BK1010-RS

Uszczelnienie: zamknięta czapka dolna + pojedyncza pieczęć gumowa RS na otwartej stronie
Obciążenie dynamiczne Cr: 4680 N
Korpus obciążenia statycznego: 6090 N
Poziom obciążenia przez zmęczenie Pu: 1030 N
Waga netto: 0,0038 kg

BK101410

Uszczelnienie: Całkowicie zamknięta konstrukcja szklanki zamkniętej z gęstym rolkiem bez otwartego otworu
Obciążenie dynamiczne Cr: 5750 N
Korpus obciążenia statycznego: 7420 N
Poziom obciążenia zmęczenia Pu: 1210 N
Waga netto: 0,0041 kg
Pełne rysunki wymiarowe i pełne dane o obciążeniu technicznym trzech modeli są dostępne na żądanie klienta.

3Główne zalety

1. Zintegrowana zamknięta konstrukcja samopozycjonowania czapki końcowej, bezpośrednio wciskana do obudowy ślepego otworu bez dodatkowych części mocujących ośnych, zmniejszająca ilość komponentów i koszty pracy montażowej
2. Ultra-cienkie radialne przekróje minimalizuje przestrzeń zajmowaną przez urządzenia radialne, doskonale spełnia wymagania projektowe zminimalizowanej kompaktowej struktury przesyłowej
3. Trzy opcjonalne wersje konstrukcyjne (otwarte / pojedyncze RS zamknięte / zagęszczone ciężkie obciążenie) obejmują podstawowe warunki pracy: czyste, suche, wilgotne, zakurzone i ciężkie środowiska z naprzemiennym obciążeniem uderzeniowym
4. Gęste układy rolkowe z igłą zapewniają wyjątkową sztywność radialną i zdolność obciążeniową, stabilną ciągłą pracę przy średniej prędkości przy częstych obciążeniach uderzeniowych
5. Lekkie stalowe klatki zapewniają jednolite prowadzenie rolków, niskie straty tarcia i efektywne rozpraszanie ciepła w przypadku długotrwałej pracy urządzeń
6. Możliwe do dostosowania opcje obejmują podwójne uszczelki kompozytowe 2RS, powiększony prześwietlenie radialne C3, szklankę wyciągniętą z stali nierdzewnej, oznakowanie laserowe OEM i wypełnienie tłuszczem odpornym na zużycie w wysokiej temperaturze

Skuteczne uproszczenie procesów obróbki obudowy ślepych otworów i wydłużenie żywotności zestawów kompaktowych przekładni z końca wału

4. Wnioski

Ten wielofunkcyjny zestaw łożysk rurowych z igłą z zamkniętym końcem BK1010 / BK1010-RS / BK101410 jest szeroko dopasowany do następujących kompaktowych urządzeń przemysłowych lekkiego i średniego rozmiaru:
Miniaturowe skrzynki biegów redukcyjnych, małe skrzynki biegów, zespoły wspierające końcówkę wału o ślepej otworze
Ręczne narzędzia elektryczne, mini maszyny ogrodowe i lekkie rolnicze obracające się części
Tkaniny włókiennicze, małe urządzenia drukarskie, z napędowymi układami przesuwnymi
Automatyczne miniaturowe liniowe mechanizmy przesuwne i elementy pozycjonowania wału klocków
Małe zawory sterujące hydraulicznie, mikro pompy wodne, lekkie zestawy przesuwne obrotowe
Części zamienne na rynku wtórnym do urządzeń do łożysk rolkowych z igłą do kubka o zamkniętym końcu o średnicy wewnętrznej 10 mm
Idealne rozwiązanie wieloopcjonalnego nośnika wysokiego obciążenia promiennego dla urządzeń przesyłowych przemysłowych o ślepym otworze wału z ograniczoną powierzchnią montażową

5. Dlaczego wybrać GQZ Bearing

• 25 lat profesjonalnego doświadczenia w produkcji łożysk rolkowych z igły kubkowej z zamkniętym końcem serii BK
• Trzy modele w pełni wymiarowo wymienne z łożyskami z międzynarodowego standardu serii BK10, spójnymi tolerancjami wymiarowymi i wskaźnikami wydajności obciążenia
• Pełna obsługa OEM i ODM oparta na indywidualnych wymaganiach, wspierająca podwójne uszczelnienie, powłokę ze stali nierdzewnej i specjalną dostosowanie przepustki
• Ścisła kontrola całego procesu: badanie twardości surowca, precyzja pieczętowania wyciągniętych kubków, szczelność uszczelnienia i dynamiczne badania cyklu zmęczenia obciążeniem przed dostawą
• Profesjonalny zespół inżynierów łożysk zapewnia tolerancję ślepych otworów i dopasowanie twardości wału w ciągu 24 godzin
• Stabilne linii montażowe do produkcji masowej na dużą skalę z preferowaną ceną hurtową hurtową dla długoterminowych producentów maszyn i urządzeń

Koncentrujemy się na niezawodnej samopozycjonowaniu osialnej, długiej żywotności i stabilnej długoterminowej współpracy z globalnymi nabywcami przemysłowymi

6Kontrola jakości

• Kontrola składu chemicznego surowca i twardości powierzchni stali chromowanej GCr15
• Precyzyjne obróbki głębokiego ciągnięcia, przycinania i formowania do zintegrowanej, zamkniętej, zewnętrznej kubki ciągniętej
• Proces obróbki cieplnej przy stałej temperaturze w celu stabilizacji wewnętrznego naprężenia metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe badania wydajności: jednolitość wolności promieniowej, spójność układu rolki igły, zdolność obciążenia dynamicznego/statycznego oraz trwałość pieczęci RS w stosunku do pyłu
• Jednolity przegląd zespołu rolkowego oraz ponowna kontrola rozmiarów i wyglądu każdego modelu przed opakowaniem antyrostycznym i wysyłką

Każda partia łożysk przechodzi pełne badanie trwałości cyklu wielokrotnego pobierania próbek w celu zagwarantowania stabilnej pracy z dużym obciążeniem radialnym w obudowach z ślepym otworem

7Zdobądź teraz cytat.

Jeśli potrzebujesz wysokiej jakości łożyska rurowe z igłą z zamkniętym końcem, typu otwartego BK1010, BK1010-RS z pojedynczym uszczelnieniem i BK101410 z gęstszą obciążeniem ciężkim, do miniaturowych skrzyń biegów i urządzeń narzędziowych,Wyślij nam zapytanie bezpośrednio.
Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka oficjalna odpowiedź na certyfikat fabryczny w ciągu 24 godzin
• Tolerancja obudowy ślepego otworu jeden na jeden i dopasowanie parametrów twardości wału dopasowanie wskazówek profesjonalnych inżynierów łożysk
• Proponowane rozwiązania łożysk, w tym podwójnie uszczelnione warianty RS i opcje kubków wyciągniętych z stali nierdzewnej
• Konkurencyjne ceny hurtowe hurtowe bezpośrednio w fabryce dla mieszanych zamówień hurtowych trzech modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowiska operacyjnego urządzenia w celu uzyskania szczegółowej oficjalnej oferty

8. Często zadawane pytania

P1: Na czym polega przyrostek RS w BK1010-RS?
A1: RS odnosi się do pojedynczej uszy uszczelnienia z gumy kontaktowej NBR zainstalowanego na otwartym końcu łożyska zamkniętego końca, wykorzystywanego do blokowania pyłu, płynu chłodniczego i lekkiej wilgoci.

P2: Jaka jest podstawowa różnica między BK1010 a BK101410?
A2: wymiary Fw i średnicy zewnętrznej są w pełni spójne; BK101410 przyjmuje pogrubiony, gęsty układ rolkowy igły w celu znacznego poprawy dynamicznej i statycznej wartości obciążenia promieniowego,odpowiedni do pracy w warunkach uderzeń ciężkich obciążeń.

P3: Czy łożyska z serii BK mogą działać bez utwardzonego wału ziemskiego?
A3: Nie zaleca się. Powierzchnia kontaktowa wału dopasowującego musi osiągnąć twardość tłumiącą HRC60 ∼ 64 z nadwzorowaniem lustrzaną, aby służyć jako wewnętrzna droga biegowa i uniknąć szybkiego uszkodzenia łożyska.
