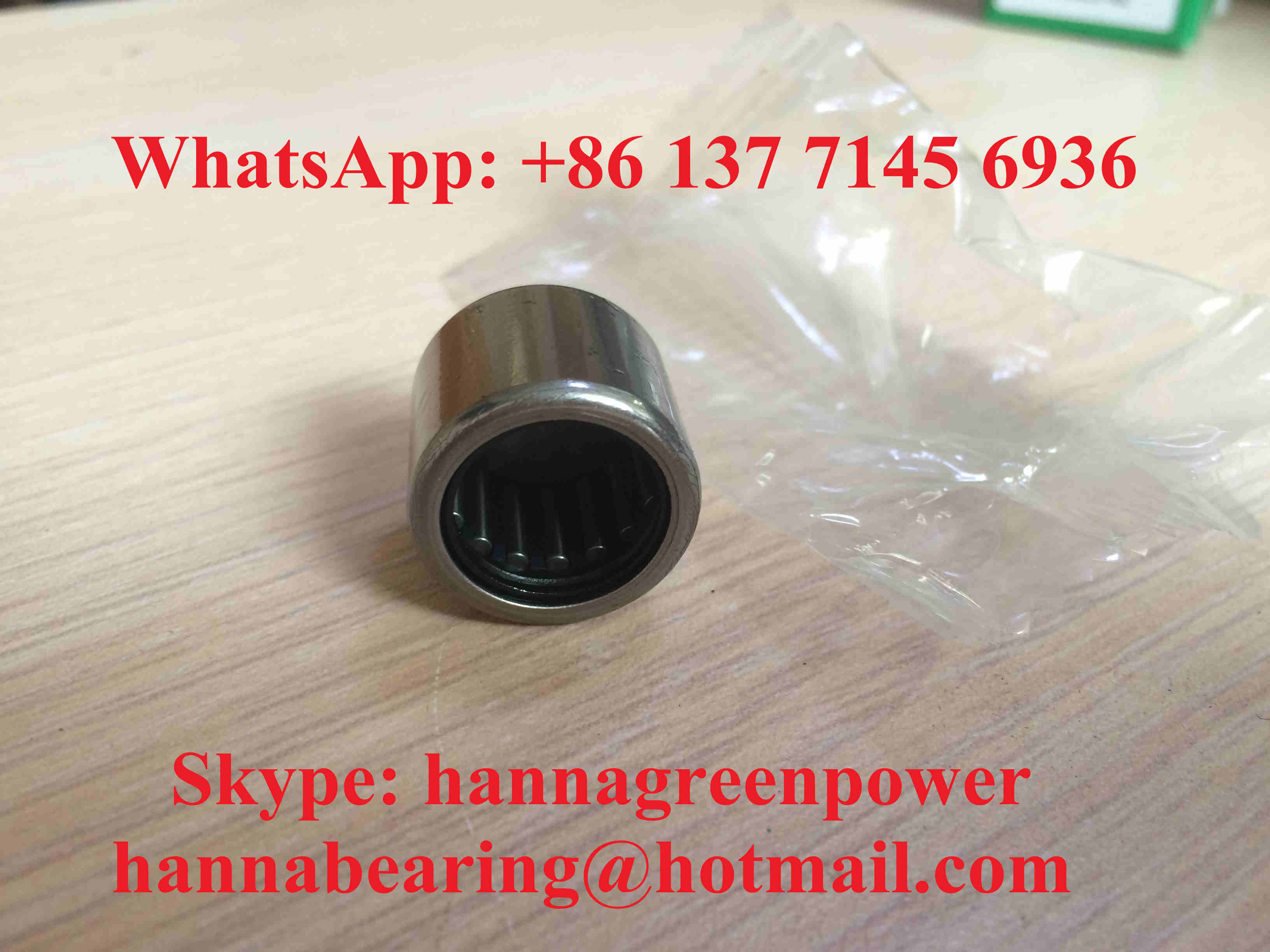

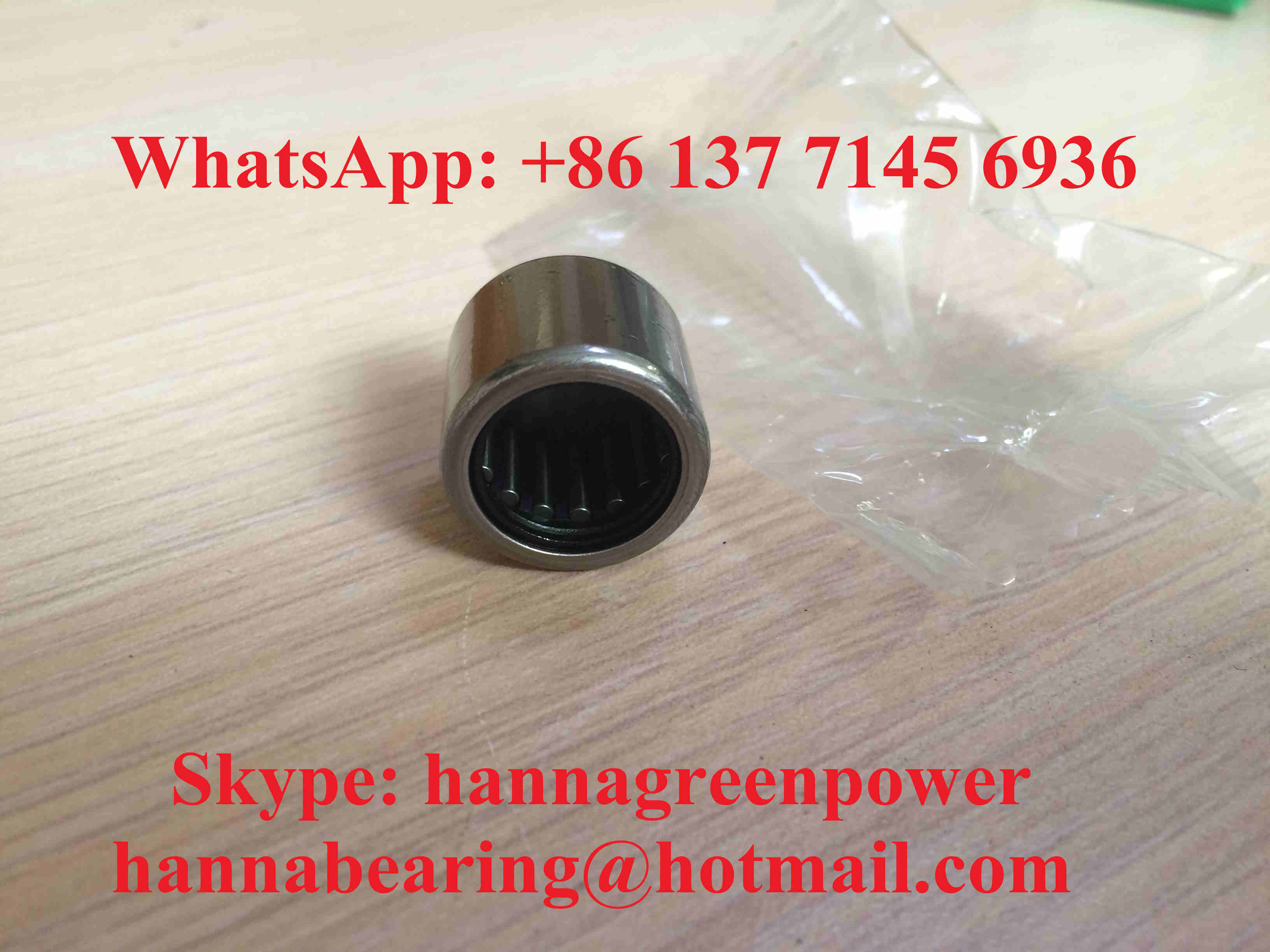

BK1015 BK1015-RS BK101415 Roletka z igłą z łożyskiem zamkniętym

1.Przegląd produktu

BK1015, BK1015-RS i BK101415 to metryczne, jednowierszowe, zamknięte, ciągnięte łożyska rolkowe bez pierścienia wewnętrznego, jednolity rozmiar rdzenia Fw = 10 mm, średnica wewnętrzna zespołu rolkowego, średnica zewnętrzna D = 14 mm,całkowita szerokość C=15 mm, zróżnicowane strukturą uszczelniającą i układem rolkowym.który realizuje automatyczne ograniczenie osiowe w obudowach ślepych otworów, wyeliminując dodatkowe pierścienie, ramiona wału i części pokrywające końcówki w celu uproszczenia procesu montażu.

• BK1015: Standardowy typ otwartego końca o szerokości 15 mm, bez uszczelnienia gumowego, wyjątkowa rozpraszanie ciepła dla czystych, suchych środowisk warsztatowych w pomieszczeniach wewnętrznych;
• BK1015-RS: uszczelnienie gumowe RS NBR o szerokości 15 mm o jednej uszy po otwartej stronie, skutecznie blokujące drobny pył, płyn cięciowy i lekką wilgoć w nieznacznie zanieczyszczonych scenach produkcyjnych;
• BK101415: 15 mm pełne zagęszczone gęste układy rolkowe igły, bez otwartej szczeliny, większa powierzchnia kontaktowa w celu zwiększenia zdolności dynamicznego i statycznego obciążenia radialnego w warunkach pracy z dużym obciążeniem uderzeniowym.

Wyposażone w wystampnioną cienką klatkę stalową do równomiernego oddzielenia gęstych rolków igły, osiągając bardzo wysoką zdolność nośną radialną w przypadku bardzo wąskiego przekroju radialnego.Powierzchnia odpowiedniego wału instalacyjnego musi być ugasiona i lustrzane superfinished służyć jako wewnętrzna droga biegów. Ta seria jest przeznaczona wyłącznie do obciążenia radialnego, szeroko stosowana w miniaturowych skrzyniach biegów, ręcznych narzędziach elektrycznych, rolkach napięcia włókienniczych, automatycznych elementach przesuwanych ślepymi otworami,małe zawory hydrauliczne i zestawy pozycjonowania końcówki wału lekkich maszyn rolniczych ze ścisłymi ograniczeniami przestrzeni promieniowej.

Uzyskaj ofertę w ciągu 24 godzin dla swojego projektu

2Specyfikacje techniczne

Zjednoczone parametry podstawowych standardów

• Fw (wewnętrzna średnica zespołu igły): 10 mm
• Średnica zewnętrzna D: 14 mm
• Środki sterujące:
• Struktura: Jednowierszowe, zamknięte, wyciągnięte z końca łożyska igły kubkowej, bez pierścienia wewnętrznego, wystampany stalowy uchwyt rolkowy
• Materiał: Wciągnięte rolki kubkowe i igłowe GCr15 ze stali o wysokiej zawartości węgla chromowanej
• Standardowa wolność radialna: wolność normalna CN
• Ograniczająca prędkość obrotu tłuszczu odniesienia: 19000 obrotów/min
• Olej smarowy ograniczający prędkość obrotową: 24300 r/min
• Wymagana sztywność wału dopasowującego: HRC60?? 64 z wykończeniem lustrzaną
• Minimalna przepuklina r: 0,4 mm

BK1015

• Uszczelnienie: jedno zamknięte schowko dolne, otwarte przeciwległe końce bez uszczelnienia
• Obciążenie dynamiczne Cr: 6800 N
• Korpus obciążenia statycznego: 8800 N
• Ograniczenie obciążenia zmęczenia Pu: 1230 N
• Waga netto: 0,0062 kg

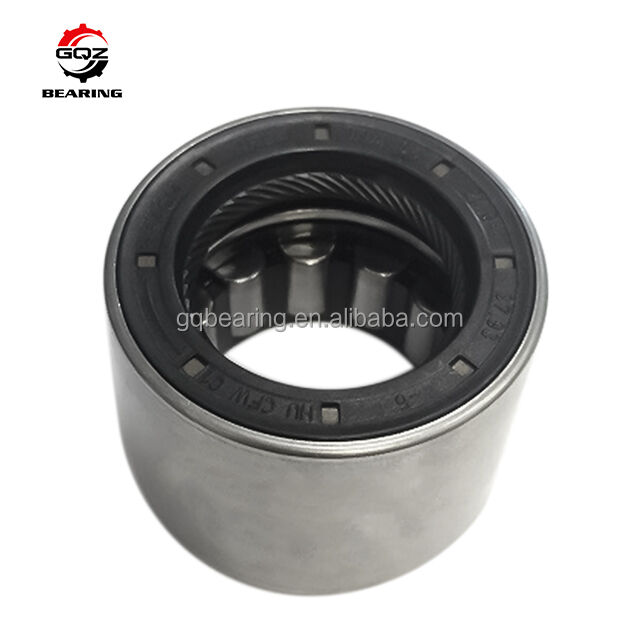

BK1015-RS

• Uszczelnienie: zamknięta czapka dolna + pojedyncza pieczęć gumowa RS na otwartej stronie
• Obciążenie dynamiczne Cr: 6550 N
• Korpus obciążenia statycznego: 8460 N
• Poziom obciążenia przez zmęczenie Pu: 1180 N
• Masa netto: 0,0065 kg

BK101415

• Uszczelnienie: Całkowicie zamknięta konstrukcja szklanki zamkniętej z gęstym rolkiem bez otwartego otworu
• Obciążenie dynamiczne Cr: 7620 N
• Korpus obciążenia statycznego: 9750 N
• Poziom obciążenia przez zmęczenie Pu: 1350 N
• Waga netto: 0,0069 kg

Pełne rysunki wymiarowe i pełne dane o obciążeniu technicznym trzech modeli są dostępne na żądanie klienta.

3Kluczowe zalety

1. Zintegrowana zamknięta konstrukcja samopozycjonowania zakrycia końca, bezpośrednio zainstalowana w obudowie ślepego otworu bez dodatkowych aksyjnych akcesoriów mocowania, znacznie zmniejszająca liczbę części i koszty pracy montażowej
2. Ultracienkie przekrój radialny minimalizuje przestrzeń zajmowaną przez urządzenia radialne, doskonale dopasowując miniaturyzowane kompaktowe przesyłki wymagania konstrukcyjne projektowania
3. Trzy opcjonalne warianty konstrukcyjne (otwarte / pojedyncze RS zamknięte / zagęszczone ciężkie obciążenie) obejmują wszystkie powszechnie stosowane warunki pracy: czyste, suche, wilgotne, zakurzone i ciężkie środowiska z naprzemiennym obciążeniem uderzeniowym
4. Gęste układy rolkowe z igłą zapewniają doskonałą sztywność radialną i zdolność obciążeniową, stabilną ciągłą pracę przy średniej prędkości przy częstym obciążeniu uderzeniowym start-stop
5. Lekkie stalowe klatki zapewniają jednolite prowadzenie rolków, niskie straty tarcia i efektywne rozpraszanie ciepła w przypadku długotrwałej pracy urządzeń
6. Możliwe do dostosowania opcje obejmują podwójne uszczelki kompozytowe 2RS, powiększony prześwietlenie radialne C3, szklankę wyciągniętą z stali nierdzewnej, oznakowanie laserowe OEM i wypełnienie tłuszczem odpornym na zużycie w wysokiej temperaturze

Skuteczne uproszczenie procedur obróbki obudowy ślepych otworów i wydłużenie żywotności zestawów kompaktowych przekładni z końca wału

4.Wnioski

Ten wielofunkcyjny zestaw łożysk rurowych z igłą z zamkniętym końcem BK1015 / BK1015-RS / BK101415 jest szeroko dopasowany do następujących kompaktowych urządzeń przemysłowych lekkiego i średniego rozmiaru:

• Miniaturowe skrzynki biegów redukcyjnych, małe skrzynki biegów, zespoły wspierające końcówkę wału o ślepej otworze
• Ręczne narzędzia elektryczne, mini maszyny ogrodowe i lekkie rolnicze obracające się części
• Tkaniny włókiennicze, małe urządzenia drukarskie, z napędowymi układami przesuwnymi
• Automatyczne miniaturowe liniowe mechanizmy przesuwne i elementy pozycjonowania wału klocków
• Małe zawory sterujące hydraulicznie, mikro pompy wodne, lekkie zestawy przesuwne obrotowe
• Części zamienne na rynku wtórnym do urządzeń do łożysk rolkowych z igłą do kubka o zamkniętym końcu o średnicy wewnętrznej 10 mm

Idealne rozwiązanie wieloopcjonalnego nośnika wysokiego obciążenia promiennego dla urządzeń przesyłowych przemysłowych o ślepym otworze wału z ograniczoną powierzchnią montażową

5.Dlaczego wybrać łożysk GQZ

• 25 lat profesjonalnego doświadczenia w produkcji łożysk rolkowych z igły kubkowej z zamkniętym końcem serii BK
• Trzy modele w pełni wymiarowo wymienne z łożyskami z międzynarodowego standardu serii BK10, spójnymi tolerancjami wymiarowymi i wskaźnikami wydajności obciążenia
• Pełna obsługa OEM i ODM oparta na indywidualnych wymaganiach, wspierająca podwójne uszczelnienie, powłokę ze stali nierdzewnej i specjalną dostosowanie przepustki
• Ścisła kontrola całego procesu: badanie twardości surowca, precyzja pieczętowania wyciągniętych kubków, szczelność uszczelnienia i dynamiczne badania cyklu zmęczenia obciążeniem przed dostawą
• Profesjonalny zespół inżynierów łożysk zapewnia tolerancję ślepych otworów i dopasowanie twardości wału w ciągu 24 godzin
• Stabilne linii montażowe do produkcji masowej na dużą skalę z preferowaną ceną hurtową hurtową dla długoterminowych producentów maszyn i urządzeń

Koncentrujemy się na niezawodnej samopozycjonowaniu osialnej, długiej żywotności i stabilnej długoterminowej współpracy z globalnymi nabywcami przemysłowymi

6Kontrola jakości

• Kontrola składu chemicznego surowca i twardości powierzchni stali chromowanej GCr15
• Precyzyjne obróbki głębokiego ciągnięcia, przycinania i formowania do zintegrowanej, zamkniętej, zewnętrznej kubki ciągniętej
• Proces obróbki cieplnej przy stałej temperaturze w celu stabilizacji wewnętrznego naprężenia metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe badania wydajności: jednolitość wolności promieniowej, spójność układu rolki igły, zdolność obciążenia dynamicznego/statycznego oraz trwałość pieczęci RS w stosunku do pyłu
• Jednolity przegląd zespołu rolkowego oraz ponowna kontrola rozmiarów i wyglądu każdego modelu przed opakowaniem antyrostycznym i wysyłką

Każda partia łożysk przechodzi pełne badanie trwałości cyklu wielokrotnego pobierania próbek w celu zagwarantowania stabilnej pracy z dużym obciążeniem radialnym w obudowach z ślepym otworem

7- Zdobądź teraz cytat.

Jeśli potrzebujesz wysokiej jakości łożyska rurowe z igłą z zamkniętym końcem, typu otwartego BK1015, BK1015-RS z pojedynczym uszczelnieniem i BK101415 z gęstzonym ciężkim obciążeniem, do miniaturowych skrzyń biegów i urządzeń narzędziowych,Wyślij nam zapytanie bezpośrednio.

Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka oficjalna odpowiedź na certyfikat fabryczny w ciągu 24 godzin
• Tolerancja obudowy ślepego otworu jeden na jeden i dopasowanie parametrów twardości wału dopasowanie wskazówek profesjonalnych inżynierów łożysk
• Proponowane rozwiązania łożysk, w tym podwójnie uszczelnione warianty RS i opcje kubków wyciągniętych z stali nierdzewnej
• Konkurencyjne ceny hurtowe hurtowe bezpośrednio w fabryce dla mieszanych zamówień hurtowych trzech modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowiska operacyjnego urządzenia w celu uzyskania szczegółowej oficjalnej oferty

8Często zadawane pytania

Q1:Co oznacza przyrostek RS w BK1015-RS?
A1:RS odnosi się do pojedynczej uszy gumowej pieczęci kontaktowej NBR zainstalowanej na otwartym końcu łożyska zamkniętego końca, stosowanej do blokowania pyłu, płynu chłodzącego i lekkiej wilgoci.

P2:Jaka jest podstawowa różnica między BK1015 a BK101415?
A2:Zunifikowane wymiary Fw i średnicy zewnętrznej są spójne; BK101415 przyjmuje pogrubiony, gęsty układ walcowy igły, który znacznie poprawia dynamiczne i statyczne obciążenie promieniowe,odpowiedni do pracy w warunkach uderzeń ciężkich obciążeń.

P3:Czy łożyska z serii BK mogą działać bez utwardzonego wału ziemskiego?
A3:Powierzchnia stykowa wału dopasowującego musi osiągnąć twardość tłumiącą HRC60 ∼ 64 z nadwykowaniem lustrzaną, aby służyć jako wewnętrzna droga biegów i uniknąć szybkiej awarii łożyska.
