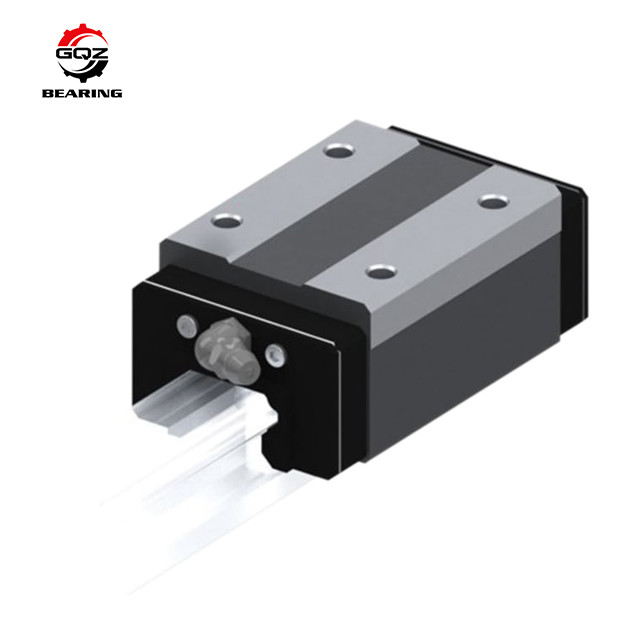

Blok przesuwny HSR20R1SS GK łożysk kulkowy o ruchu liniowym 20x44x30mm

HSR20R1SS GK to globalny standardowy blok prowadnicy liniowej serii HSR (kod GK oznacza, że szyna i suwak są sprzedawane oddzielnie bez dopasowanego zestawu). Przyjmuje 4 rzędy kulek stalowych rozmieszczonych pod kątem styku 45°, aby uzyskać równomierne obciążenie znamionowe w czterech kierunkach (promieniowym, promieniowym wstecznym, dwóch bocznych), obsługując instalację w pozycji poziomej, pionowej, naściennej i odwróconej. Wyposażony w dwustronne zintegrowane uszczelki pyłoszczelne SS blokujące kurz, płyn do cięcia i drobne zanieczyszczenia, nadaje się do zapylonych, wilgotnych środowisk warsztatowych. Wbudowany smarowniczek ułatwiający ponowne smarowanie; konstrukcja z zatrzymywaniem zapobiega wypadaniu kulek stalowych podczas oddzielania suwaka od szyny. Standardowy krótki blok R pasuje do szyny LM o szerokości 20 mm, szeroko stosowany w obrabiarkach CNC, bramach automatyki, urządzeniach pakujących, maszynach tekstylnych i precyzyjnych platformach pozycjonujących wymagających niezależnego dopasowania szyn i suwaków.

Uzyskaj wycenę w ciągu 24 godzin dla swojego projektu

• Wymienna, oddzielna konstrukcja GK, suwaki i szyny można kupić indywidualnie, elastyczne dopasowanie długości szyny i ilości suwaków w celu zmniejszenia kosztów zapasów
• Konstrukcja z 4-kierunkowym równomiernym obciążeniem pod kątem 45°, jednolita sztywność we wszystkich kierunkach, stabilna precyzja pod wielokierunkowym obciążeniem złożonym i uderzeniami
• Podwójny kompozytowy system uszczelniający SS blokuje wióry metalowe, kurz i chłodziwo, wewnętrzny wstępnie napełniony smar litowy o długiej żywotności w celu przedłużenia cyklu konserwacji
• Niezależny zatrzymywacz bezpiecznie trzyma kulki stalowe, brak wypadania kulek podczas demontażu suwaka z szyny, wygodny montaż i wymiana na miejscu
• Niskoprofilowy, kompaktowy blok standardowy R, mała przestrzeń instalacyjna, wbudowany smarowniczek do smarowania online bez demontażu
• Opcje konfigurowalne: wstępne obciążenie C1 lekkie / C3 średnie, pogrubiona uszczelka pyłoszczelna UU, wersja nierdzewna antykorozyjna, znakowanie laserowe OEM i niestandardowa długość cięcia szyny

Skutecznie poprawia dokładność pozycjonowania sprzętu i zmniejsza presję zapasów części zamiennych dla linii produkcyjnych automatyki

Ten wymienny, oddzielny blok prowadnicy liniowej HSR20R1SS GK jest szeroko stosowany w następujących precyzyjnych urządzeniach automatyki:

• Centra obróbcze CNC, maszyny grawerskie i zespoły pozycjonujące osi posuwu małych tokarek
• Roboty bramowe automatyczne, urządzenia paletyzujące i jednostki przesuwne do transportu liniowego logistycznego
• Maszyny do pakowania żywności, urządzenia drukarskie i platformy ruchome do napinania krosien tekstylnych
• Przyrządy do testowania produktów 3C, urządzenia automatyki medycznej i precyzyjne mechanizmy przesuwne laboratoryjne
• Maszyny do cięcia drewna, małe części transmisyjne pomocnicze do formowania wtryskowego
• Części zamienne do wymiany na rynku wtórnym dla oddzielnych systemów prowadnic liniowych o szerokości 20 mm

Idealne rozwiązanie wymiennego, oddzielnego suwaka liniowego do elastycznego dopasowania szyn i suwaków w scenariuszach automatyki przemysłowej

• 25 lat doświadczenia w profesjonalnej produkcji wymiennych bloków prowadnic liniowych serii HSR GK
• Produkty w pełni wymienne z oryginalną standardową serią HSR20, kompatybilne ze wszystkimi szynami prowadzącymi LM o szerokości 20 mm
• Bogata usługa OEM i ODM, w tym dostosowanie wstępnego obciążenia, cięcie szyn na stałą długość i obróbka powierzchni antykorozyjnej
• Kompletna inspekcja całego procesu: twardość materiału stalowego, precyzja wykończenia bieżni, szczelność uszczelnienia i testy zmęczeniowe obciążenia dynamicznego przed dostawą
• Profesjonalny zespół inżynierów zapewnia dopasowanie suwak-szyna, dobór wstępnego obciążenia i wskazówki dotyczące instalacji w ciągu 24 godzin
• Stabilna zdolność masowej produkcji z preferencyjną ceną hurtową dla długoterminowych producentów urządzeń automatyki

Koncentrujemy się na stałej płynności pracy, długiej żywotności i stabilnej wymianie, budując długoterminową współpracę korzystną dla obu stron z globalnymi nabywcami przemysłowymi

• Inspekcja składu chemicznego surowców i twardości powierzchni stali chromowanej GCr15
• Precyzyjne szlifowanie czterech bieżni łukowych bloku i powierzchni tocznych szyny prowadnicy liniowej
• Proces obróbki cieplnej w stałej temperaturze w celu stabilizacji naprężeń wewnętrznych i poprawy odporności na zużycie oraz żywotności zmęczeniowej styku
• Kompleksowe testy wydajności: jednorodność obciążenia w czterech kierunkach, odporność uszczelnienia na kurz, płynność ślizgu i dokładność powtarzalnego pozycjonowania
• Końcowa kontrola tolerancji wymiarowych, wykończenia powierzchni i znakowania przed wysyłką w opakowaniu próżniowym

Każda partia suwaków przechodzi pełny cykl testów próbkowania, aby zagwarantować stabilną, precyzyjną, długoterminową pracę

Jeśli potrzebujesz wysokiej jakości wymiennych, oddzielnych bloków prowadnic liniowych HSR20R1SS GK o szerokości 20 mm do urządzeń CNC i automatyki, wyślij nam swoje zapytanie bezpośrednio.

Po przesłaniu zapytania otrzymasz pełne profesjonalne wsparcie:

• Szybka odpowiedź z oficjalną wyceną fabryczną w ciągu 24 godzin
• Indywidualne wsparcie techniczne od inżynierów ruchu liniowego w zakresie dopasowania klasy wstępnego obciążenia i długości szyny
• Sugestie dotyczące niestandardowych rozwiązań, w tym pogrubione uszczelki UU, suwaki ze stali nierdzewnej i szyny prowadzące cięte na wymiar
• Konkurencyjna cena hurtowa bezpośrednio z fabryki dla oddzielnych pojedynczych suwaków i kompletnych zestawów szyn

Wyślij wymaganą ilość, wymagane wstępne obciążenie i środowisko pracy urządzenia, aby uzyskać szczegółową formalną ofertę

P1: Co oznacza GK w HSR20R1SS GK?
O1: Seria GK oznacza typ wymienny, oddzielny, suwak i szyna prowadnicy liniowej są sprzedawane indywidualnie bez stałego dopasowanego zestawu, swobodnie można łączyć dowolną długość szyny i liczbę suwaków THK.

P2: Jakie klasy wstępnego obciążenia są opcjonalne dla HSR20R1SS GK?
O2: Normalny luz (standardowy), lekkie wstępne obciążenie C1 dla precyzyjnych urządzeń o niskich wibracjach, średnie wstępne obciążenie C3 dla urządzeń do obróbki ciężkich obciążeń o wysokiej sztywności.

P3: Jaki jest Twój standardowy cykl dostawy dla oddzielnych suwaków liniowych serii HSR GK?
O3: Standardowe suwaki dostępne w magazynie wysyłamy w ciągu 7-15 dni; wersje z niestandardowym wstępnym obciążeniem, ze stali nierdzewnej i specjalnym uszczelnieniem zależą od harmonogramu produkcji.
