4800RPM T7FC070-XL X-Life T7FC 070/QCL7C 70x140x39mm

1.Przegląd produktu
T7FC070-XL i T7FC070/QCL7C mają wspólne zunifikowane wymiary metryczne d70×D140×T39mm, należące do T7FC ISO355 pojedynczego rzędu oddzielających się rurowych łożysk koniowych,dwie zoptymalizowane wersje o wysokiej wydajności dla różnych warunków pracy.
T7FC070-XL przyjmuje optymalizowany projekt X-life, ulepszoną geometrię wewnętrzną, wykończenie powierzchni i proces obróbki cieplnej,dynamiczna ładowność zwiększona o 20% i okres użytkowania wydłużony o około 70% w porównaniu ze standardowym typem, niski poziom wytwarzania ciepła i stabilna prędkość pracy.
T7FC070/QCL7C wyposaża Q w zoptymalizowaną powierzchnię stykową oraz CL7C w konstrukcję o wysokiej wytrzymałości, większy kąt kontaktu do 30°, wyjątkową odporność na uderzenia i ciężkie obciążenia,specjalnie zaprojektowane do ciężkich różnic, reduktorów górniczych i maszyn budowlanych.

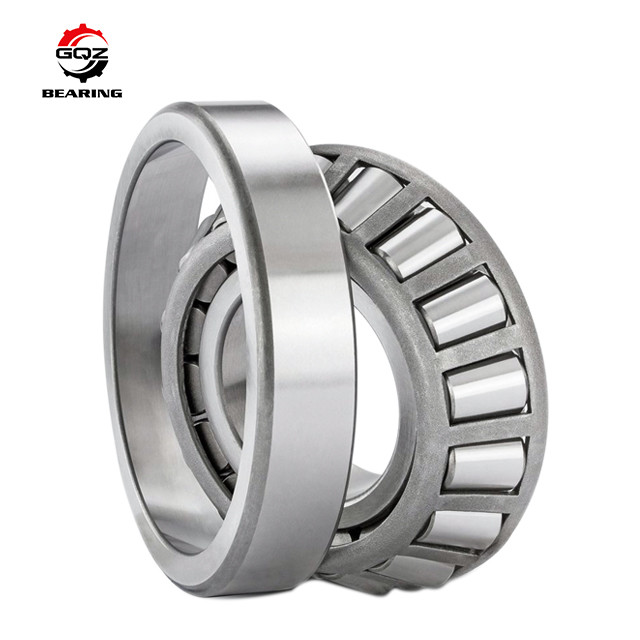

Oba modele są podzielone, oddzielające się stożkiem i kubkiem, wewnętrzny stożek z rolkami i klatką można oddzielić od zewnętrznego kubka, wygodna oddzielna instalacja wału i obudowy.Wszystkie części rdzenia przyjmują w pełni ugotowaną stal łożyskową GCr15, ultra-precyzyjne szlifowanie nachylonego toru biegowego, jednolite rozkład naprężeń kontaktu linii, niezawodnie wytrzymać połączone obciążenie promieniowe i napęd osiowy w jedną stronę.ciężkie skrzynia biegów przemysłowych, przekładnia kruszyw górniczych, duże maszyny budowlane z napędem bieżącym i hydrauliczne zespoły pompowe.

2Specyfikacje techniczne

Zakres modeli: T7FC070-XL, T7FC070/QCL7C
Zunifikowane wymiary graniczne ((mm): Węgiel d=70, OD D=140, Łączna szerokość T=39, szerokość stożka B=35.5, szerokość kubka C=27
Min. promień filetu r=3 mm, r1=3 mm
kąt kontaktu: 30°
Struktura: jedno rzędowe łożysko zębowe, oddzielający się stożek i kubek, klatka stalowa, otwarta konstrukcja
Surowiec: stal o wysokiej zawartości chromu węglowego GCr15 do łożysk stożkowych, kubkowych i koniowych
Zróżnicowanie parametrów wydajności

1. T7FC070-XL

• Podstawowe dynamiczne obciążenie promienne Cr: 219kN
• Podstawowe statyczne obciążenie radialne C0r: 237kN
• Ograniczenie obciążenia zmęczenia Pu: 38kN
• Prędkość ograniczona: tłuszcz 5800 r/min, olej 7200 r/min
• Masa netto: 2,59 kg
• Cechy: X-life - optymalizowana długość życia, niskie tarcie, dostosowalność do dużych prędkości

• Podstawowe dynamiczne obciążenie promienne Cr: 177kN
• Podstawowe statyczne obciążenie radialne C0r: 242kN
• Prędkość ograniczona: tłuszcz 2400 r/min, olej 3400 r/min
• Waga netto: 2,65 kg
• cechy: wzmocnienie do ciężkich zadań QCL7C, silna odporność na uderzenia, bardzo wysoka zdolność statycznego obciążenia

Ogólny zakres temperatury pracy: -40°C ~ 120°C
Odnośnik ramienia montażowego: da max=82mm, Da min=106mm, Da max=126mm
Na żądanie klienta można dostarczyć kompletne rysunki montażu różnika/reduktoru, przewodnik do dopasowania obciążeń oraz sprawozdania z badań trwałości cyklu długotrwałego z kolei.

3Główne zalety

1. Dwie wersje wysokiej wydajności do ukierunkowanego wyboru: wersja XL do ciągłej pracy przy średniej i dużej prędkości; wersja QCL7C do niskich prędkości i dużych uderzeń,wielkość jednego modelu obejmuje wiele ciężkich warunków pracy przekładni.
2. Duży kąt kontaktu 30°, wygodna zdolność nośna promieniowo-osiowej obudowy kompozytowej, stabilna eksploatacja przy częstym ruchu różnicowym samochodów i sprzętu górniczego.
3. Oddzielna konstrukcja podziału stożka i kubka, wewnętrzny stożek wstępnie zainstalowany na wałku, zewnętrzny kubek wciskiwany do obudowy oddzielnie, łatwy rozbiórka bez uszkodzenia dziennika wału podczas przeglądu sprzętu.
4. X-life zoptymalizowany T7FC070-XL: ulepszona powierzchnia toru biegowego i geometria wewnętrzna, skutecznie zmniejszają utratę smarów i akumulację ciepła, znacznie wydłużają interwał konserwacji i żywotność.
5. wzmocniony QCL7C T7FC070/QCL7C: zoptymalizowane rozkład naprężenia kontaktu rolka, silna odporność na obciążenie prądem uderzeniowym,odpowiedni do ciężkich warunków pracy przy uruchomieniu i zatrzymaniu maszyny budowlanej i górniczej.
6. Precyzyjna klatka stalowa z pieczęcią równomiernie ogranicza rolety kujonkowe, skutecznie zapobiegają odchyleń, odchyleń i zrzutom w warunkach ciągłej rotacji.
7. Całkowita integracyjna obróbka cieplna tłumienia osiąga wysoką twardość HRC60 ∼ 65, wyjątkową odporność na zmęczenie, odkręcanie i zużycie, zmniejsza częstotliwość wymiany części zamiennych sprzętu.
8. Standardowy zunifikowany wymiar metryczny instalacji, w pełni wymienny z globalnymi łożyskami rurowymi w kształcie koniowym serii T7FC070, bez modyfikacji istniejącego wału i obudowy podczas wymiany;kompleksowa usługa spersonalizowana: P4/P5 z wysoką precyzją, powiększony przepust C3, oznakowanie laserowe OEM, neutralne opakowanie antyrostyczne z kartonu eksportowego, wypełnianie tłuszczem o wysokiej temperaturze i wysokim ciśnieniu.

4. Scenariusze zastosowań

T7FC070-XL / T7FC070/QCL7C wysokiej wydajności jednorzędowe łożyska kolczaste to podstawowe kompozytowe obracające się części zamienne do pojazdów, górniczych i ciężkich urządzeń przemysłowych:

• T7FC070-XL Sprzęt pasujący: średnio ciężki różnik skrzyni biegów samochodowych, średniej wielkości reduktor biegów przemysłowych, hydrauliczna pompa o wysokiej prędkości, średniej wielkości zespół wirnika dmuchawy
• T7FC070/QCL7C Sprzęt pasujący: skrzynia biegów napędowa ciężkich kruszycieli górniczych, reduktor spacerowy dużych koparek, pomocniczy wał ciężkiej przekładni metalurgicznej, pozycje łożysk różnicowych ciężkich ciężarówek
• Ogólne obszary zastosowań: ciężkie zespoły napędowe przenośników przenośników, przesyłka dużych zbiorników rolniczych, ławka redukcyjna dla lekkich ładunków morskich, obracające się elementy wsparcia pompy odśrodkowej do ciężkich ładunków

Zestaw łożysk rurowych o wysokiej wydajności, wymienny na rynku wtórnym, serii T7FC070
Kosztowo opłacalne, długotrwałe rozwiązanie nośne dla ciężkich ładunków przeciwdernych dla producentów różników samochodowych, producentów sprzętu górniczego, OEM i zakupów hurtowych w zakładach konserwacji maszyn ciężkich.

5. Dlaczego wybrać GQZ Bearing

1. 25 lat doświadczenia zawodowego w produkcji wysokowydajnych łożysk zwalnianych w kształcie spinalnym z serii metrycznej T7FC, w tym T7FC070-XL i T7FC070/QCL7C
2. Dwie wersje w pełni wymiarowo wymienne z łożyskami międzynarodowej normy T7FC070, zgodną klasyfikacją obciążenia, tolerancją prędkości i standardami dopasowania zespołu.
3. Kompletna usługa dostosowania OEM i ODM obsługująca klasę super precyzyjną P4, regulację przepustowości C3 i wypełnianie tłuszczem o wysokiej temperaturze i ekstremalnym ciśnieniu.
4. Ścisły pełny przepływ inspekcji przed dostawą: GCr15 materiał surowy metalograficzny i test twardości, screening rozmiarowy roweru wstecznego, długotrwały cykl radialno-osiowy zmiennego badania starzenia ciężkim uderzeniem,ciągłe badanie symulacji zużycia z powodu ciężkiego obciążenia.
5. Profesjonalny zespół inżynierów łożysk zębkowych zapewnia obliczenia obciążenia kompozytowego jeden na jeden,system parzenia podwójnego łożyska z tyłu do tyłu z przenoszeniem i wytyczne techniczne dotyczące montażu wału różnicowego/zmniejszacza w ciągu 24 godzin roboczych.
6. Stabilny warsztat masowej produkcji na dużą skalę o konkurencyjnej fabrycznej cenie hurtowej bezpośredniej hurtowej dla zamówień mieszanych partii XL i QCL7C w dwóch wersjach, długoterminowe stabilne dostawy globalnych części samochodowych,nabywcy części zamiennych do górnictwa i maszyn ciężkich.

Specjalizujemy się w separacyjnej konstrukcji rolek, długowieczności X-life i dualnej optymalizowanej konstrukcji QCL7C.Uniwersalny metryczny standard wymiarów wymienników i długoterminowa współpraca obopólnie korzystna z dostawcami ciężkiego przemysłowego sprzętu przesyłowego.

6Kontrola jakości

1. Kontrola składu chemicznego surowca, wad wewnętrznych i twardości dla stożków stalowych GCr15 zawierających stożki, kubki i szkliste kołnierze
2. Precyzyjne kucie, wielokrotne odciąganie od napędu temperującego, ultra-precyzyjna nachylona droga biegowa wieloetapowy proces szlifowania dla stożka i kubka
3. Linia produkcyjna wyciskania wysokotemperaturowego, superfinishingu i wysokiej precyzji automatycznego sortowania wymiarowego z walcownikami spinalnymi
4. Proces formowania klatek stalowych i automatycznego montażu rolków, ściśle kontrolowanie wolności montażu rolków i jednolitego rozmieszczenia obwodu
5. ukierunkowane klasyfikowane badania wydajności: oddzielne badanie starzenia dla T7FC070-XL w przypadku dużych prędkości i długich cykli pracy oraz badanie zmęczenia z powodu nadmiernego obciążenia w wyniku dużego uderzenia T7FC070/QCL7C,wykrywanie długookresowej trwałości tłuszczu o wysokiej temperaturze
6. Wymagania w zakresie tolerancji wymiarowych, szczelin powierzchniowych i szorstkości drogi biegowej przed przesyłką

Every production batch of two-version bearings undergoes full sampling differential and heavy reducer simulation rotation test to guarantee stable long-term composite radial-axial load support performance in automotive, urządzeń górniczych i budowlanych.

7/ Zdobądź teraz cytat.

Jeśli potrzebujesz T7FC070-XL X-life długiej trwałości i T7FC070/QCL7C ciężkich, wzmocnionych, spinalnych łożysk rolkowych do produkcji różnic samochodowych,montaż ciężkich reduktorów górniczych i konserwacja maszyn ciężkich, wysłać zapytanie o zakup bezpośrednio.
Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybki oficjalny zapieczętowany oficjalny cytat w ciągu 24 godzin roboczych
• obliczenie obciążenia radialno-osiowego kompozytowego jeden na jeden,wskazówki dotyczące wyboru modelu w dwóch wersjach oraz wskazówki techniczne dotyczące parzenia podwójnych łożysk z przodu do tyłu z przodu, udzielone przez profesjonalnych inżynierów łożysk z koniami
• Dostosowane rozwiązania dotyczące wydajności łożysk, w tym wysoce precyzyjne ulepszenie P4 i opcje zwiększonego wolności C3
• Konkurencyjna cena hurtowa hurtowa bezpośrednio z fabryki dla dostaw mieszanych partii T7FC070-XL i T7FC070/QCL7C

Należy podać wymaganą ilość zakupu, stan pracy sprzętu (wysokiej prędkości ciągłe / ciężkie przeciążenie uderzeniowe) i temperaturę pracy, aby uzyskać szczegółowy formalny dokument oferty.

8. Często zadawane pytania

1. P1: Jaka jest różnica między T7FC070-XL a T7FC070/QCL7C?
   T7FC070-XL to optymalizowana wersja długotrwałego użytkowania X-life, wysoka prędkość ograniczająca, niskie tarcie, dopasowana do ciągłej pracy średniej i wysokiej prędkości;T7FC070/QCL7C to wzmocniony typ ciężkiego użytku QCL7C, wyższa statyczna ładowność, silna odporność na przeciążenie, nadaje się do niskoprężnych maszyn górniczych i budowlanych.
2. P2: Jakie obciążenie mogą wytrzymać łożyska kolczaste serii T7FC070?
   A2: Niesie jednocześnie duże obciążenie promieniowe i jednoosobową siłę napędową osiową;zainstalować dwa łożyska z tyłu na tył, aby zrealizować dwukierunkowe łożyska osiowe obciążenia dla samochodu różnicowego i pionowego ciężkiego wrotka.
3. P3: Jaka jest zaleta oddzielnej konstrukcji stożkowo-kupałkowej do montażu różnicowego?
   A3: Wewnętrzny stożek z rolkami może być wstępnie zainstalowany na wałach napędowych, zewnętrzna kubka wciskana do obudowy różnicowej oddzielnie, wygodne montaż i demontaż podczas remontu,brak uszkodzenia dziennika wału i otworu obudowy.
