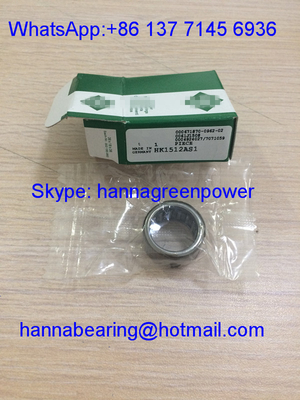

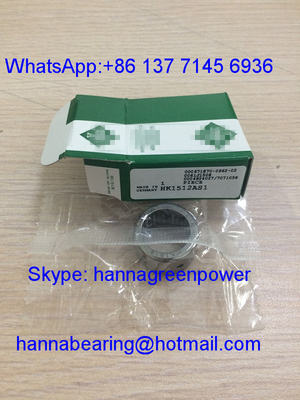

HK1512-AS1 / HK1512 Otwarte końcowe łożysko wiertnicze z igłą do kubka z otworem olejowym, 15*21*12mm

HK1512 i HK1512-AS1 to metryczne łożyska rolkowe z igłą kubkową bez pierścienia wewnętrznego, jednolite wymiary rdzenia Fw = 15 mm, dopasowana średnica wału, średnica zewnętrzna D = 21 mm,szerokość całkowita C=12 mm. HK serii przyjmuje zintegrowane jednoczęściowe stemplowane cienkie stalowe zewnętrzne kubki, bezpośrednio wciskane do otworu zakłócenia obudowy bez dodatkowych pierścieni lub rękawów pozycjonowania do cięcia etapów montażu.

• HK1512: Standardowe podwójne otwarte końce bez osłony lub uszczelnienia, doskonałe rozpraszanie ciepła, odpowiednie do czystego, suchego środowiska pracy w pomieszczeniach wewnętrznych z regularną konserwacją smaru;
• HK1512-AS1: wyposażony w jednoosobową cienką tarczę stalową AS1 bezkontaktową, blokującą gruby pył, złom metalu i duże szczątki, bez odporności na tarcie w celu utrzymania wysokiej prędkości obrotowej,idealny dla suchych lekko zakurzonych warsztatów przetwórczych bez rozpylania płynu.

Wyciskana cienka stalowa klatka równomiernie oddziela gęste rolki igły, aby osiągnąć wysoką zdolność nośną radialną w ultra-ąskim przekroju radialnym.Powierzchnia dopasowanego wału instalacyjnego musi zostać ugasiona i odbicie musi być wykończone na poziomie HRC60 ∼64 w celu wykonania funkcji wewnętrznego toru biegów.. Ta seria jest przeznaczona wyłącznie do obciążenia radialnego, szeroko stosowana w miniaturowych skrzyniach biegów, ręcznych narzędziach elektrycznych, rolkach napięcia włókienniczych, częściach przesuwnych z automatycznym ślepym otworem,Mikrowalywy hydrauliczne i układy końcowe wału lekkich maszyn rolniczych z rygorystycznymi ograniczeniami przestrzeni promieniowej.

Fw (wewnętrzna średnica zespołu igły):15 mm

Średnica zewnętrzna:21 mm

Łączna szerokość C:12 mm

Struktura:Pojedynczy rząd przez otwarty łożysk igły kubka, bez pierścienia wewnętrznego, wystampany uchwyt rolkowy ze stali węglowej

Materiał:Wyrwane rolki do kubków i igieł GCr15 ze stali chromowanej o wysokiej zawartości węgla

Standardowy odległość promieniowa:Normalny dopuszczalny poziom CN

Ograniczający prędkość obrotową tłuszcz odniesienia:15300 obrotów/min

Olej smarowy ograniczający prędkość obrotową:19100 obrotów/min

Wymagana odpowiednia twardość wału:HRC60?? 64 wykończenie lustrzane

Minimalna komora r:00,6 mm

Ochrona:Obie końce otwarte, bez osłony lub gumowej pieczęci

Obciążenie dynamiczne Cr:8760 N

Korpus obciążenia statycznego:11400 N

Ograniczenie obciążenia zmęczeniem Pu:1620 N

Waga netto:00,0098 kg

Ochrona:Jednostronny AS1 cienkie, bezstykowe, wyciskane stalowe osłony od pyłu

Obciążenie dynamiczne Cr:8510 N

Korpus obciążenia statycznego:11060 N

Ograniczenie obciążenia zmęczeniem Pu:1580 N

Waga netto:00,01 kg

Pełne rysunki wymiarowe i pełne dane o obciążeniu technicznym dwóch modeli są dostępne na życzenie klienta.

1. Integracyjna cienka konstrukcja prasowa wyciągnięta ze stali, bezpośrednio wciśnięta do otworu zakłóceń w obudowie bez dodatkowych części mocowania osiowego, zmniejsza ilość komponentów i koszty pracy montażowej
2. Ultra-cienkie radialne przekrój poprzeczny minimalizuje urządzenia radialne zajmowane przestrzeni, doskonale spełnia miniaturyzowane kompaktowe przesyłki wymagania konstrukcyjne projektowania
3. Dwie opcje ochrony (otwarta / pojedyncza tarcza metalowa AS1) obejmują dwa główne warunki pracy w suchym stanie: ultraczyste środowisko suche i suche warsztacie z grubiutym pyłem
4. AS1 cienka stalowa osłona bez kontaktu przynosi zero dodatkowych strat na tarcie, nie zmniejsza prędkości obrotowej granicznej, blokując duże cząstki stałe, różniące się od tarcia RS uszczelnienia gumowe
5. Gęste układy rolkowe z igłą zapewniają wyjątkową sztywność radialną i zdolność obciążeniową, stabilną ciągłą pracę przy średniej prędkości przy częstych obciążeniach lekkimi uderzeniami
6. Możliwe do dostosowania opcje obejmują obustronne metalowe osłony AS2, pojedyncze lub podwójne uszczelki gumowe RS, powiększony wolny promieniowy C3, szklankę wyciągniętą z stali nierdzewnej,OEM oznakowanie laserowe i wypełnianie tłuszczem odpornym na zużycie w wysokich temperaturach

Skuteczne uproszczenie procesów obróbki obudowy ślepych otworów i wydłużenie czasu użytkowania kompaktowych zespołów przekładni na końcu wału

Ten zestaw łożysk rurowych HK1512 / HK1512-AS1 z podwójnymi specyfikacjami jest szeroko dopasowany do następujących kompaktowych lekkich i średnich urządzeń przemysłowych:

• Miniaturowe skrzynki biegów redukcyjnych, małe skrzynki biegów, zespoły wspierające końcówkę wału o ślepej otworze
• Ręczne narzędzia elektryczne, mini maszyny ogrodowe i lekkie rolnicze obracające się części
• Tkaniny włókiennicze, małe urządzenia drukarskie, z napędowymi układami przesuwnymi
• Automatyczne miniaturowe liniowe mechanizmy przesuwne i elementy pozycjonowania wału klocków
• Małe maszyny do obróbki na sucho, mikrousługi, lekkie zestawy przesuwne obrotowe
• Części zamienne na rynku wtórnym do urządzeń do łożysk rolkowych z otwartymi igłami do kubków o średnicy wewnętrznej 15 mm

Idealne rozwiązanie podwójnego wyboru do nośnika wysokiego obciążenia promiennego dla kompaktowego sprzętu przesyłowego przemysłowego w suchym otoczeniu

• 25 lat profesjonalnego doświadczenia w produkcji łożysk rolkowych z igły do kubków z otwartymi łożyskami z serii HK
• Dwa modele w pełni wymiarowo wymienne z łożyskami serii HK1512 międzynarodowego standardu, spójnymi tolerancjami wymiarowymi i wskaźnikami wydajności obciążenia
• Pełna obsługa OEM i ODM oparta na indywidualnych wymaganiach, wspierająca podwójne metalowe osłony AS, uszczelnienie gumowe, powłokę ze stali nierdzewnej i specjalną dostosowanie przepustowości
• Ścisła kontrola całego procesu: badanie twardości surowca, precyzja głębokiego ciągnięcia kubka, szczelność zespołu osłony AS i badania cyklu zmęczenia dynamicznego obciążenia przed dostawą
• Profesjonalny zespół inżynierów łożysk zapewnia tolerancję zakłóceń ślepych otworów obudowy i dopasowanie twardości wału w ciągu 24 godzin
• Stabilne linii montażowe do produkcji masowej na dużą skalę z preferowaną ceną hurtową hurtową dla długoterminowych producentów maszyn i urządzeń

Koncentrujemy się na stabilnej wydajności, odporności na pył i długoterminowej współpracy z globalnymi nabywcami przemysłowymi.

• Kontrola składu chemicznego surowca i twardości powierzchni stali chromowanej GCr15
• Precyzyjna obróbka głębokiego ciągnięcia, przycinania i formowania do zintegrowanej otwartej zewnętrznej kubki ciągniętej
• Proces obróbki cieplnej przy stałej temperaturze w celu stabilizacji wewnętrznego naprężenia metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe badania wydajności: jednolitość promiennego przepustowości, spójność układu rolki igły, zdolność dynamicznego/statycznego obciążenia oraz trwałość osłony metalowej AS przeciw pyłu
• Jednolity przegląd zespołu rolkowego oraz ponowna kontrola rozmiarów i wyglądu każdego modelu przed opakowaniem antyrostycznym i wysyłką

Każda partia łożysk przechodzi pełne badanie trwałości cyklu przemiennego pobierania próbek w celu zagwarantowania stabilnej pracy z dużym obciążeniem promiennym w suchym sprzęcie warsztatowym

Jeśli potrzebujesz wysokiej jakości łożyska rurowe HK1512 typu otwartego i HK1512-AS1 z pojedynczym metalowym osłoną, do miniaturowej skrzynki biegów i sprzętu automatyki obróbki na sucho,Wyślij nam zapytanie bezpośrednio.

Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka oficjalna odpowiedź na certyfikat fabryczny w ciągu 24 godzin
• Tolerancja zakłóceń w obudowie ślepej dziury jeden na jeden i dopasowanie parametrów twardości wału dopasowanie wskazówek profesjonalnych inżynierów łożysk
• Proponowane rozwiązania łożysk, w tym podwójne osłony AS2 i optymalizacje optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji optymalizacji
• Konkurencyjna cena hurtowa hurtowa bezpośrednio w fabryce dla zamówień mieszanych dwóch modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowiska pracy sprzętu w celu uzyskania szczegółowej oferty formalnej
