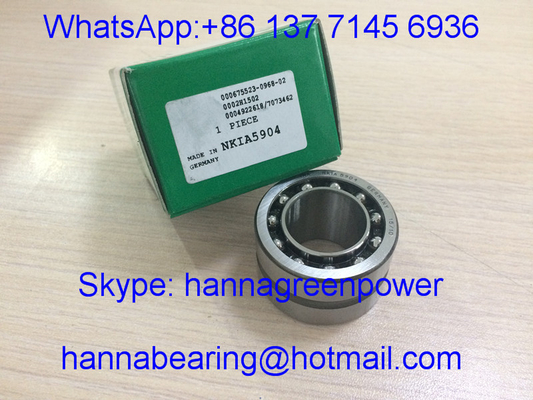

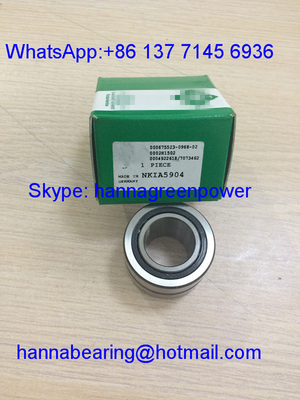

NKIA5904- XL / NKIA5904 kątowe łożyska kulkowe kontaktowe / X-life Roller igły 20*37*23mm

1. Przegląd produktu

NKIA5904 i NKIA5904-XL to metryczne zintegrowane, zespolone łożyska igiełkowe + jednokierunkowe skośne łożyska kulkowe, o zunifikowanych wymiarach zewnętrznych, średnica otworu wewnętrznego d=20mm, średnica zewnętrzna D=37mm, całkowita szerokość B=23mm, średnica bieżni pierścienia wewnętrznego F=25mm, minimalny promień zaokrąglenia r=0,3mm. Seria NKIA integruje dwie konstrukcje toczne w jedną jednostkę: gęste igiełki przenoszą duże obciążenia promieniowe, skośne kulki stalowe przenoszą jednokierunkowe obciążenia osiowe, realizując pozycjonowanie promieniowe + jednokierunkowe osiowe w ograniczonej przestrzeni o cienkim przekroju, rozdzielny pierścień wewnętrzny ułatwia montaż i demontaż. SKF...

• NKIA5904: Standardowe podstawowe łożysko zespolone, stabilna standardowa wydajność obciążeniowa, opłacalne dla konwencjonalnych urządzeń średniej prędkości z lekkimi uderzeniami;
• NKIA5904-XL: Zoptymalizowana wersja XL X-life, ulepszona precyzja szlifowania bieżni, jednorodne sortowanie elementów tocznych, zwiększona odporność na zmęczenie i wydłużona żywotność, odpowiednie do ciągłej pracy w warunkach wysokiej prędkości i długich cykli.

Wszystkie pierścienie, igiełki i kulki stalowe wykonane są ze stali łożyskowej GCr15, hartowanej całościowo; tłoczone klatki stalowe równomiernie rozdzielają elementy toczne, zapobiegając ścieraniu spowodowanemu kolizjami. Konstrukcja z otwartymi obydwoma końcami umożliwia smarowanie kąpielą olejową z doskonałym odprowadzaniem ciepła, przenosi tylko obciążenie promieniowe plus jednokierunkowe obciążenie osiowe, szeroko stosowane w miniaturowych przekładniach, stołach obrotowych automatyki, wałach nawijających tekstylia, zespołach krzywek maszyn pakujących i kompaktowych urządzeniach transmisyjnych o ścisłych ograniczeniach przestrzeni promieniowej.

2. Specyfikacje techniczne

Zunifikowane standardowe parametry bazowe

Średnica otworu wewnętrznego d: 20 mm
Średnica zewnętrzna D: 37 mm
Całkowita szerokość B: 23 mm
Średnica bieżni pierścienia wewnętrznego F: 25 mm
Minimalny promień zaokrąglenia r: 0,3 mm
Konstrukcja: Zespolone łożysko igiełkowe + jednokierunkowe skośne łożysko kulkowe, rozdzielny pierścień wewnętrzny, tłoczona klatka stalowa
Materiał elementów tocznych i pierścieni: stal łożyskowa GCr15 o wysokiej zawartości węgla i chromu
Standardowy luz promieniowy: CN normalny luz, C3 powiększony luz dostępny na zamówienie
Prędkość referencyjna: 14000 obr/min
Ograniczająca prędkość smarowania olejem: 17200 obr/min
Zakres temperatury pracy: -20℃ ~ 110℃
Masa netto: 0,105 kg

NKIA5904

Podstawowe dynamiczne obciążenie promieniowe Cr: 21600 N
Podstawowe statyczne obciążenie promieniowe C0r: 28000 N
Podstawowe dynamiczne obciążenie osiowe Ca: 3790 N
Podstawowe statyczne obciążenie osiowe C0a: 4210 N
Graniczne obciążenie zmęczeniowe Pu promieniowe: 3350 N
Klasa żywotności: Standardowa przemysłowa żywotność projektowa

NKIA5904-XL

Podstawowe dynamiczne obciążenie promieniowe Cr: 23700 N
Podstawowe statyczne obciążenie promieniowe C0r: 25500 N
Podstawowe dynamiczne obciążenie osiowe Ca: 4900 N
Podstawowe statyczne obciążenie osiowe C0a: 7400 N
Graniczne obciążenie zmęczeniowe Pu promieniowe: 4700 N
Klasa żywotności: Zoptymalizowana wersja XL o wydłużonej żywotności i zwiększonej odporności na zmęczenie
Pełne rysunki wymiarowe, krzywe obciążeniowe i dane z testów wytrzymałościowych przy wysokich prędkościach dla obu modeli są dostępne na życzenie klienta.

3. Kluczowe zalety

1. Zintegrowana konstrukcja zespolona typu „wszystko w jednym”, realizująca funkcję przenoszenia dużych obciążeń promieniowych + jednokierunkowego pozycjonowania osiowego w ultra-cienkim przekroju promieniowym, oszczędzając miejsce w konstrukcji obudowy i zmniejszając całkowitą liczbę zestawów łożysk
2. Dwie klasy wydajności (standardowy NKIA5904 / ulepszony NKIA5904-XL) dopasowane do różnych warunków pracy: ogólna praca przerywana i ciągła praca w warunkach wysokiej prędkości i dużych obciążeń w długich cyklach
3. Rozdzielna konstrukcja pierścienia wewnętrznego, wygodny montaż i demontaż na wale przez wcisk, brak uszkodzeń wału lub bieżni łożyska podczas demontażu przez interferencję
4. Podwójny układ elementów tocznych: igiełki zapewniają dużą pojemność łożyskową promieniową, skośne kulki niezawodnie przenoszą jednokierunkowy nacisk osiowy, ograniczając przesunięcie osiowe wału w jednym kierunku
5. Otwarta konstrukcja przepływowa całkowicie zanurzona w oleju smarującym dla wystarczającego chłodzenia, stabilny obrót z wysoką prędkością bez awarii spowodowanych ablacją w wysokiej temperaturze podczas długotrwałej ciągłej pracy
6. Opcje konfigurowalne: pojedyncze/podwójne metalowe osłony przeciwpyłowe Z, uszczelnienia kontaktowe gumowe RS, ulepszenie luzu C3, wysoka precyzja P5, znakowanie laserowe OEM, specjalne smarowanie wysokotemperaturowe

Skutecznie upraszcza kompaktową konstrukcję pozycjonującą i zmniejsza wskaźnik awarii spowodowanych wibracjami przemieszczenia osiowego sprzętu

4. Zastosowania

Ten zestaw zespolonych łożysk igiełkowych skośnych o podwójnej specyfikacji NKIA5904 / NKIA5904-XL jest szeroko stosowany w lekkich i średnich kompaktowych urządzeniach automatyki przemysłowej:

• Miniaturowe przekładnie redukcyjne, zespoły pozycjonowania promieniowo-osiowego wałów wejściowych/wyjściowych małych skrzyń transmisyjnych
• Stoły obrotowe automatyki, łożyska wspierające miniaturowe mechanizmy pozycjonowania obrotowego krzywek
• Maszyny do nawijania przędzy tekstylnej, jednostki wspierające jednokierunkowy nacisk rolek napinających małych krosien
• Urządzenia do pakowania żywności, wały transmisyjne o wysokiej prędkości i kompaktowe wały maszyn drukarskich
• Pomocnicze wały hydrauliczne mikro, lekkie komponenty pozycjonowania obrotowego małych urządzeń medycznych
• Części zamienne do urządzeń z łożyskami igiełkowymi zespolonymi promieniowo-osiowymi o średnicy otworu 20 mm

Idealne dwufunkcyjne kompaktowe rozwiązanie łożysk pozycjonujących dla przemysłowych maszyn obrotowych o wąskiej przestrzeni promieniowej

5. Dlaczego wybrać łożyska GQZ

• 25 lat doświadczenia w profesjonalnej produkcji zespolonych łożysk igiełkowych skośnych serii NKIA
• Dwa modele w pełni wymiarowo wymienne z łożyskami serii NKIA5904 zgodnymi ze standardami międzynarodowymi, spójny rozmiar instalacji i tolerancja montażu
• Kompleksowa obsługa niestandardowa OEM i ODM wspierająca metalowe osłony ZZ, uszczelnienia gumowe RS, powiększony luz C3 i ulepszenie wysokiej precyzji
• Ścisła kontrola całego procesu: test twardości surowców, wykrywanie precyzyjnego szlifowania bieżni, sortowanie elementów tocznych pod kątem jednorodności i testy cyklu zmęczeniowego przy wysokich prędkościach posuwisto-zwrotnych przed dostawą
• Profesjonalny zespół inżynierów łożysk zespolonych zapewnia wskazówki dotyczące montażu z tolerancją dopasowania obudowy i wału w ciągu 24 godzin
• Stabilne linie produkcyjne z preferencyjnymi cenami hurtowymi dla producentów automatyki i maszyn tekstylnych

Koncentrujemy się na kompaktowych, oszczędzających przestrzeń konstrukcjach, stabilnej wydajności obciążenia zespolonego promieniowo-osiowego i długoterminowej współpracy z globalnymi nabywcami sprzętu przemysłowego

6. Kontrola jakości

• Kontrola składu chemicznego i twardości powierzchni stali chromowej GCr15
• Precyzyjne toczenie, hartowanie, odpuszczanie i lustrzane wykańczanie bieżni pierścieni wewnętrznych i zewnętrznych
• Obróbka cieplna odprężająca w stałej temperaturze w celu stabilizacji wydajności pierścieni przeciw deformacji pod wpływem naprzemiennego obciążenia zespolonego promieniowo-osiowego
• Ukierunkowane testy wydajności zróżnicowanej: standardowy test trwałości cyklu NKIA5904, przyspieszony test starzenia odporności na zmęczenie w długim okresie X-life dla NKIA5904-XL
• Sortowanie igiełek i kulek stalowych, montaż tłoczonych klatek stalowych i ponowna kontrola wszystkich wymiarów i wyglądu dla każdego modelu przed pakowaniem w olej antykorozyjny i wysyłką

Każda partia łożysk serii NKIA5904 przechodzi pełne próbkowanie testów cyklu obciążenia zespolonego promieniowo-osiowego przy wysokiej prędkości posuwisto-zwrotnej, aby zagwarantować stabilne długoterminowe działanie pozycjonujące w kompaktowych urządzeniach transmisyjnych

7. Uzyskaj wycenę teraz

Jeśli potrzebujesz opłacalnych standardowych łożysk NKIA5904 i ulepszonych łożysk zespolonych igiełkowych skośnych NKIA5904-XL o długiej żywotności do miniaturowych przekładni i urządzeń do pozycjonowania obrotowego automatyki, wyślij nam swoje zapytanie bezpośrednio.
Po przesłaniu zapytania otrzymasz pełne profesjonalne wsparcie:

• Szybka odpowiedź z oficjalną wyceną fabryczną w ciągu 24 godzin
• Indywidualne wskazówki dotyczące tolerancji montażu otworu obudowy i wału od profesjonalnych inżynierów łożysk zespolonych
• Sugestie dotyczące niestandardowych rozwiązań łożyskowych, w tym wariantów z podwójnymi metalowymi osłonami ZZ i uszczelnieniami RS oraz opcji powiększonego luzu C3
• Konkurencyjne ceny hurtowe bezpośrednio z fabryki dla mieszanych zamówień hurtowych obu modeli

Wyślij wymaganą ilość zakupu każdego modelu oraz środowisko pracy (prędkość i obciążenie) sprzętu, aby uzyskać szczegółową formalną wycenę.

8. FAQ

1. P1: Jaka jest różnica między NKIA5904 a NKIA5904-XL?
   O1: Wymiary zewnętrzne są całkowicie identyczne; NKIA5904 to standardowa wersja podstawowa dla urządzeń o średniej prędkości i pracy przerywanej; NKIA5904-XL to ulepszony model X-life o długiej żywotności, z wyższym granicznym obciążeniem zmęczeniowym, odpowiedni do ciągłej pracy w warunkach wysokiej prędkości i dużych obciążeń przez 24 godziny.
2. P2: Jakie typy obciążeń mogą przenosić łożyska zespolone NKIA?
   O2: Mogą przenosić duże obciążenie promieniowe jednocześnie z jednokierunkowym obciążeniem osiowym, nie mogą przenosić dwukierunkowego obciążenia osiowego; wybierz serię NKIB, jeśli wymagane jest dwukierunkowe pozycjonowanie osiowe.
3. P3: Jaka jest zaleta rozdzielnej konstrukcji pierścienia wewnętrznego?
   O3: Pierścień wewnętrzny można najpierw zamontować oddzielnie na wale, a następnie pierścień zewnętrzny z zespołami igiełkowymi i kulkowymi wciska się w obudowę, co znacznie ułatwia montaż i zapobiega zarysowaniu łożyska podczas instalacji.
