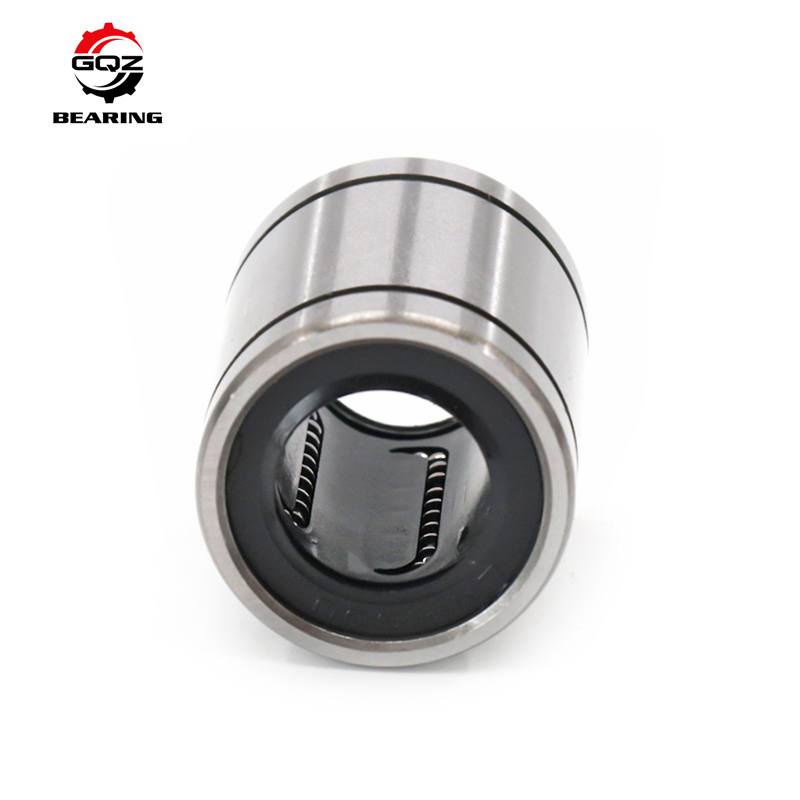

LM25UU / LBD25UU / LM25UU-OP łożysk kulkowy o ruchu liniowym / łupek liniowy 25*40*59mm

LM25UU, LBD25UU i LM25UU-OP to standardowe łożyska kulkowe metryczne o średnicy 25 mm z trzema różnymi typami konstrukcyjnymi, które spełniają różnorodne wymagania dotyczące instalacji i otwarcia.Wszystkie serii przyjmują wiele grup krążących grup kul stalowych wewnątrz zewnętrznej powłoki, zapewniający płynny ruch linijny o niskim tarciu i wyłącznie obciążenie promieniowe.

• LM25UU: standardowa zamknięta, integralna powłoka zewnętrzna, z podwójnymi końcami gumy z uszczelnieniami od pyłu, uniwersalna dla zwykłych platform przesuwnych liniowych o stałym rozgrzewaniu;
• LBD25UU: Zintegrowane, zamknięte, liniałe obudowy z flanczami, z montażem flanczów po obu stronach do bezpośredniej instalacji na powierzchni bez dodatkowych rękawów pozycjonowania;
• LM25UU-OP: Otwarta, ze szczelinami, regulowana struktura szczelin, szczelina może być zmniejszona poprzez zaciskanie zacisku obudowy w celu wyeliminowania zabawy, idealnie nadająca się do urządzeń wysokiej precyzji pozycjonowania.

Zewnętrzna powłoka wykorzystuje wysokiej wytrzymałości stal wyciągnięta na zimno, nylonowy podtrzymacz równomiernie oddziela kulki ze stali chromowanej, w środku wypełniony tłuszcz litowy o długiej żywotności.płyn cięciowy i pozostałości, szeroko stosowane w urządzeniach CNC, elektronicznych liniach montażowych automatyki, układach testowych, maszynach do pakowania i precyzyjnych platform przesyłowych przesuwnych z wałami kierownicami o średnicy 25 mm.

Zgadzająca się średnica wału d:25 mm

Standardowy odległość promieniowa:Normalny dopuszczalny poziom CN

Materiał kuli:Wyroby z stali łożysk GCr15

Materiał do zatrzymywania:Odporny na zużycie nylon PA66

Pieczęć:Dwóchstronna pieczęć gumowa NBR przeciwpyłowa

Maksymalna prędkość liniowa:10,5 m/s

Temperatura pracy:-20°C ~ 80°C

Wymóg powierzchni wału:HRC60~64 wykończenie lustrzane

Średnica zewnętrzna:40 mm

Całkowita długość L:59 mm

Obciążenie dynamiczne Cr:50,8 kN

Obciążenie statyczne C0r:8.3 kN

Waga netto:0.145 kg

szerokość bramki zewnętrznej W:64 mm

Gęstość płaszcza T:7 mm

Średnica zewnętrzna:40 mm

Całkowita długość L:59 mm

Obciążenie dynamiczne Cr:50,8 kN

Obciążenie statyczne C0r:8.3 kN

Waga netto:0.182 kg

Średnica zewnętrzna:40 mm

Całkowita długość L:59 mm

Zespół otwarty z szczelinami do regulacji otwartości

Obciążenie dynamiczne Cr:5.4 kN

Obciążenie statyczne C0r:70,8 kN

Waga netto:0.138 kg

Na życzenie klienta dostępne są kompletne rysunki wymiarowe i tabele parametrów obciążenia trzech modeli.

1. Trzy wersje konstrukcyjne (zamknięte proste / obudowane / otwarte regulowane szczeliny) obejmują wszystkie podstawowe wymagania instalacji automatyki, zakup z jednego punktu wyjścia dla różnych schematów projektowania urządzeń
2. Krążący układ wielostronnej kuli stalowej zapewnia jednolitą zdolność nośną radialną, bardzo niski współczynnik tarcia, płynne, ciche przesuwane przesuwanie bez zatrzymywania
3. Dwóchstronne zintegrowane uszczelki NBR w celu izolowania pyłu i płynu chłodzącego w zakładach produkcyjnych, blokowania wewnętrznego tłuszczu smarowego i przedłużania cyklu konserwacji
4. Wysokiej wytrzymałości zewnętrzna powłoka ze stali ciągniętej na zimno o stabilnej tolerancji wymiarowej, dobrej sztywności i odporności na deformacje w długotrwałej ciągłej pracy
5. PA66 tylny uchwyt piłki naylonowej równomiernie ogranicza stalowe kule, zapobiega hałasowi zderzeń i zapobiega upadkowi kuli podczas demontażu
6. Dostosowalne opcje: powłoka antyrostowa ze stali nierdzewnej, smarkacz klasy spożywczej, specjalnie powiększony rozkład C3, oznakowanie laserowe OEM i uszczelki FKM odporne na wysokie temperatury

Skutecznie poprawić precyzję pozycjonowania liniowego sprzętu i zmniejszyć ilość części zamiennych na automatycznych liniach produkcyjnych

Ten zestaw łożysk kulkowych liniowych trzech typów LM25UU / LBD25UU / LM25UU-OP jest szeroko dopasowany do następujących urządzeń automatyki precyzyjnej:

• Maszyny do grawerowania CNC, małe frezarki, zespoły przesuwne liniowe o osi zasilającej
• 3C elektroniczne automatyczne urządzenia montażowe, portale obsługi i układy testowe precyzyjne
• Maszyny drukarskie, urządzenia do pakowania żywności, szybkie mechanizmy transmisji liniowej
• Sprzęt do kontroli medycznej, precyzyjne platformy przesuwne laboratoryjne i urządzenia wykrywające
• Sprzęt do cięcia drewna, wtryskowe formy pomocnicze, składowe ruchome, liniowe
• Części zamienne na rynku wtórnym do sprzętu przesuwnego wału przewodzącego o średnicy 25 mm

Idealne rozwiązanie wielostrukturycznego układu liniowego do różnorodnych instalacji i wysokiej precyzji regulacji otworu w scenach automatyki przemysłowej

• 25 lat doświadczenia zawodowego w produkcji standardowych łożysk kuli liniowych
• Trzy modele w pełni wymienne z międzynarodowym standardem LM/LBD serii linearnych zębów, spójne tolerancje wymiarowe i gładkość przesuwania
• Kompletna obsługa OEM i ODM, obsługująca skórę ze stali nierdzewnej, specjalne smary i dostosowanie otworu
• Ścisła kontrola całego procesu: twardość surowca, precyzja wykończenia wewnętrznego otworu, szczelność uszczelnienia i badania cyklu przesuwania przed dostawą
• Profesjonalny zespół inżynierów ruchu liniowego zapewnia wskazówki dotyczące tolerancji wału i obudowy w ciągu 24 godzin
• Stała zdolność produkcyjna masowa z preferencyjną ceną hurtową hurtową dla długoterminowych producentów urządzeń automatycznych

Koncentrujemy się na stabilnych niskich dźwiękach, trwałym uszczelnieniu i długoterminowej współpracy z globalnymi nabywcami przemysłowymi.

• Kontrola składu chemicznego surowca i twardości powierzchni stali ciągniętej na zimno i kulki ze stali chromowanej GCr15
• Precyzyjne obrócenie i obrócenie powierzchni lustrzanego wnętrza do obudowy zewnętrznej łożyska liniowego
• Standaryzowany proces obróbki cieplnej zwalczania naprężenia w celu stabilizacji odporności powłoki na deformacje
• Kompleksowe badania wydajności: jednolitość promiennego przebicia, hałas przesuwania, trwałość przeciw pyłu, zdolność obciążenia dynamicznego i statycznego
• Jednolity przegląd objętości napełniania tłuszczem dla podwójnie uszczelnionych zębów liniowych
• Końcowa inspekcja wymiarów, wyglądu i oznakowania przed opakowaniem antyrostycznym i wysyłką

Każda partia łożysk liniowych przechodzi pełne badanie trwałości cyklu przesuwnego pobierania próbek w celu zagwarantowania stabilnej długotrwałej płynnej przesuwania

Jeśli potrzebujesz wysokiej jakości 25mm zamkniętych, kołnierzykowych i otwartych regulowalnych łożysk kuli liniowych do urządzeń CNC i elektronicznej automatyki, wyślij do nas bezpośrednio zapytanie.

Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka oficjalna odpowiedź na certyfikat fabryczny w ciągu 24 godzin
• Wyniki badań w zakresie tolerancji wału i obudowy
• Proponowane rozwiązania łożysk, w tym powłoka ze stali nierdzewnej i warianty uszczelniające odporne na wysokie temperatury
• Konkurencyjne ceny hurtowe hurtowe bezpośrednio w fabryce dla mieszanych zamówień hurtowych trzech modeli

Wyślij wymaganą ilość każdego modelu i środowiska pracy sprzętu, aby uzyskać szczegółową ofertę formalną

Q1:Jaka jest różnica między LM25UU a LM25UU-OP?
A1:LM25UU jest całkowicie zamkniętym typem o stałym otworze; LM25UU-OP ma otwartą strukturę z szczelinami, która może zacisnąć obudowę w celu zmniejszenia otwarcia i wyeliminowania zabawy dla sprzętu o wysokiej precyzji.

P2:Jaka jest cecha skrzyni liniowej z brzegami LBD25UU?
A2:Zintegrowana obwodnica montażowa na obu końcach, może być mocowana bezpośrednio na powierzchni sprzętu bez dodatkowych rękawów pozycjonowania, dogodna do montażu cienkiej płyty.

P3:Jaką twardość musi osiągnąć dopasowany wał przewodni?
A3:Powierzchnia wału potrzebuje twardości tłumienia HRC 60?? 64 z nadwykończeniem lustrzaną, aby wydłużyć żywotność linearnej buchy.
