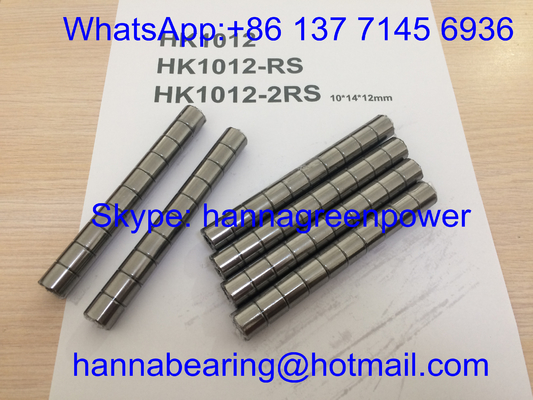

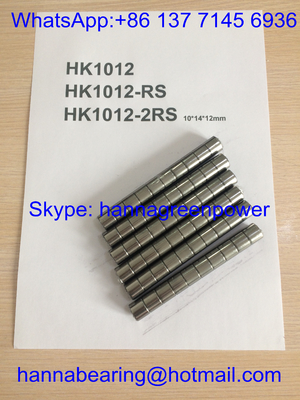

HK101412 / HK1012 / HK1012-RS / HK1012-2RS Pociągnięte łożyska rolkowe z igłą do kubków z uszczelnieniami 10*14*12mm

1. Przegląd produktu

HK101412, HK1012, HK1012-RS i HK1012-2RS to metryczne łożyska rolkowe z igłą kubkową bez pierścienia wewnętrznego, o jednolitej średnicy zewnętrznej D=14 mm,średnica wewnętrzna zespołu rolkowego Fw=10 mm, zróżnicowane według szerokości, układu walcowania i konfiguracji uszczelniania.bezpośrednio wciśnięte do otworu zakłóceń obudowy bez dodatkowych pierścieni lub rękawów pozycjonowania w celu uproszczenia pracy montażowej.

• HK1012: Standardowy typ otwarty o szerokości 12 mm bez pieczęci gumowej, doskonałe rozpraszanie ciepła dla czystych, suchych środowisk produkcyjnych w pomieszczeniach wewnętrznych;
• HK1012-RS: uszczelka z gumy kontaktowej NBR o szerokości 12 mm na jednym końcu, blokująca lekki pył i lekką wilgotność w lekko zanieczyszczonych warsztatach;
• HK1012-2RS: 12 mm szerokości podwójnie boczne uszczelki gumowe RS na obu końcach, pełna izolacja od pyłu i wilgoci w trudnych, wilgotnych, zakurzonych warunkach pracy;
• HK101412: 12 mm szerokości zgrubione gęste układy rolkowe igły, większa powierzchnia kontaktowa w celu ulepszenia zdolności dynamicznego i statycznego obciążenia radialnego dla urządzeń o średnim i ciężkim obciążeniu uderzeniowym.

Wyciskana cienka klatka stalowa równomiernie oddziela gęste rolki igły, aby osiągnąć bardzo wysoką zdolność nośną radialną w ultra wąskim przekroju radialnym.Podobna powierzchnia wału instalacyjnego musi być ugasiona do HRC60 ∼64 i wykończone lustrzane, aby działać jako wewnętrzna droga biegów.Ta seria jest przeznaczona wyłącznie do obciążenia radialnego, jest szeroko stosowana w miniaturowych skrzyniach biegów, ręcznych narzędziach elektrycznych, rolkach napinowych z materiałów włókienniczych, komponentach przesuwnych automatyki,Mikrozawory hydrauliczne i zespoły przenośników lekkich maszyn rolniczych z rygorystycznymi ograniczeniami przestrzeni promieniowej.

2Specyfikacje techniczne

Zjednoczone parametry podstawowych standardów

Fw (wewnętrzna średnica zespołu igły): 10 mm
Średnica zewnętrzna D: 14 mm
Środki sterujące:
Struktura: pojedynczy rząd przez otwarty łożysk igły kubka, bez pierścienia wewnętrznego, wystampany stalowy uchwyt rolkowy
Materiał: Wciągnięte rolki kubkowe i igłowe GCr15 ze stali o wysokiej zawartości węgla chromowanej
Standardowa wolność radialna: wolność normalna CN
Ograniczająca prędkość obrotu tłuszczu odniesienia: 19500 r/min
Olej smarowy ograniczający prędkość obrotową: 24800 r/min
Wymagana twardość wału dopasowującego: HRC60?? 64 nadwzór lustrzany
Minimalna przepuklina r: 0,4 mm

HK1012

Uszczelnienie: Oba końce otwarte bez gumy
Obciążenie dynamiczne Cr: 4920 N
Korpus obciążenia statycznego: 6350 N
Ograniczenie obciążenia zmęczeniem Pu: 1080 N
Waga netto: 0,0036 kg

HK1012-RS

Uszczelnienie: pojedyncza ściana RS NBR z gumy kontaktowej
Obciążenie dynamiczne Cr: 4680 N
Korpus obciążenia statycznego: 6090 N
Poziom obciążenia przez zmęczenie Pu: 1030 N
Waga netto: 0,0038 kg

HK1012-2RS

Uszczelnienie: Dwustronne uszczelniacze z kontaktem 2RS NBR
Obciążenie dynamiczne Cr: 4450 N
Korpus obciążenia statycznego: 5780 N
Ograniczenie obciążenia zmęczeniem Pu: 980 N
Masa netto: 0,0040 kg

HK101412

Uszczelnienie: Otwórz oba końce, zgrubiony gęsty rolnik igły konstrukcja ciężkiego obciążenia
Obciążenie dynamiczne Cr: 5750 N
Korpus obciążenia statycznego: 7420 N
Poziom obciążenia zmęczenia Pu: 1210 N
Waga netto: 0,0041 kg
Pełne rysunki wymiarowe i pełne dane o obciążeniu technicznym czterech modeli są dostępne na żądanie klienta.

3Główne zalety

1. Integracyjny, cienkie stalowe wyciągnięte kubki prasowo-przystosowane konstrukcja instalacji, bezpośrednio wciśnięte do otworu interferencji obudowy bez dodatkowych części ośnikowych mocowania, ilość części ciętych i koszty pracy montażu
2. Ultra-cienkie radialne przekroju poprzecznego znacznie zmniejsza urządzenia radialne zajmowane przestrzenią, doskonale spełnia miniaturyzowane kompaktowe przesyłki wymagania konstrukcyjne projektowania
3. Cztery opcjonalne warianty konstrukcyjne (otwarte / zamknięte w pojedynczym RS / zamknięte w podwójnym 2RS / zagęszczone w ciężkim obciążeniu) obejmują wszystkie podstawowe warunki pracy: czyste, suche, lekko zakurzone,środowiska o ciężkim, wilgotnym, zakurzonym i średnio ciężkim obciążeniu uderzeniowym
4. Gęste układy rolkowe z igłą zapewniają wyjątkową sztywność radialną i zdolność obciążeniową, stabilną ciągłą pracę przy średniej prędkości przy częstych obciążeniach zmiennego uderzenia start-stop
5. Lekkie stalowe klatki zapewniają jednolite prowadzenie rolków, niskie straty tarcia i efektywne rozpraszanie ciepła w przypadku długotrwałej pracy urządzeń
6. Możliwe do dostosowania opcje obejmują powiększoną przepustowość radialną C3, szklankę wyciągniętą z stali nierdzewnej, oznakowanie laserowe OEM i wypełnienie tłuszczem odpornym na zużycie w wysokiej temperaturze

Skuteczne uproszczenie procesów obróbki obudowy i wydłużenie okresu eksploatacji kompaktowych zespołów przekładni o końcowym biegu wału

4. Wnioski

Ten zestaw łożysk rurowych z igłą do kubka o otwartym wyciągnięciu HK101412 / HK1012 / HK1012-RS / HK1012-2RS jest szeroko dopasowany do następujących kompaktowych lekkich i średnich urządzeń przemysłowych:

• Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8471
• Ręczne narzędzia elektryczne, mini maszyny ogrodowe i lekkie rolnicze obracające się części
• Tkaniny włókiennicze, małe urządzenia drukarskie, z napędowymi układami przesuwnymi
• Automatyczne miniaturowe liniowe mechanizmy przesuwne i elementy pozycjonowania wału klocków
• Małe zawory sterujące hydraulicznie, mikro pompy wodne, lekkie zestawy przesuwne obrotowe
• Części zamienne na rynku wtórnym do urządzeń do łożysk rolkowych z otwartymi igłami do kubków o średnicy wewnętrznej 10 mm

Idealne rozwiązanie wieloopcjonalnego nośnika wysokiego obciążenia radialnego dla wąskiej przestrzeni radialnej sprzętu przesyłowego przemysłowego

5. Dlaczego wybrać GQZ Bearing

• 25 lat profesjonalnego doświadczenia w produkcji łożysk rolkowych z igły do kubków z otwartymi łożyskami z serii HK
• Cztery modele w pełni wymiarowo wymienne z łożyskami serii HK10 międzynarodowego standardu, spójne tolerancje wymiarowe i wskaźniki wydajności obciążenia
• Pełna obsługa OEM i ODM, wspierająca specjalne dopasowanie i dostosowanie powłoki ze stali nierdzewnej
• Ścisła kontrola całego procesu: badanie twardości surowca, precyzja głębokiego ciągnięcia kubka, szczelność uszczelnienia i dynamiczne badania cyklu zmęczenia obciążeniem przed dostawą
• Profesjonalny zespół inżynierów łożysk zapewnia tolerancję zakłóceń obudowy i dopasowanie twardości wału w ciągu 24 godzin
• Stabilne linii montażowe do produkcji masowej na dużą skalę z preferowaną ceną hurtową hurtową dla długoterminowych producentów maszyn i urządzeń

Koncentrujemy się na stabilnej wydajności, niezawodnej odporności na kurz i długoterminowej współpracy z globalnymi nabywcami przemysłowymi.

6Kontrola jakości

• Kontrola składu chemicznego surowca i twardości powierzchni stali chromowanej GCr15
• Precyzyjna obróbka głębokiego ciągnięcia, przycinania i formowania do zintegrowanej otwartej zewnętrznej kubki ciągniętej
• Proces obróbki cieplnej przy stałej temperaturze w celu stabilizacji wewnętrznego naprężenia metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe badania wydajności: jednolitość wolności promieniowej, spójność układu rolki igły, zdolność obciążenia dynamicznego/statycznego oraz trwałość pieczęci RS/2RS w stosunku do pyłu
• Jednolity przegląd zespołu rolkowego oraz ponowna kontrola rozmiarów i wyglądu każdego modelu przed opakowaniem antyrostycznym i wysyłką

Każda partia łożysk przechodzi pełne badanie trwałości cyklu przemiennego pobierania próbek w celu zagwarantowania stabilnej ciągłej pracy z dużym obciążeniem promiennym

7Zdobądź teraz cytat.

Jeśli potrzebujesz wysokiej jakości otwartych łożysk rurowych HK1012, HK1012-RS z pojedynczym uszczelnieniem, HK1012-2RS z podwójnym uszczelnieniem i HK101412 grube łożyska rurowe z igłą do miniaturowych skrzyń biegów i urządzeń narzędziowych,Wyślij nam zapytanie bezpośrednio.
Po złożeniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka oficjalna odpowiedź na certyfikat fabryczny w ciągu 24 godzin
• Tolerancja zakłóceń obudowy jeden na jeden i dopasowanie parametrów twardości wału dopasowanie wskazówek profesjonalnych inżynierów łożysk
• Proponowane rozwiązania łożysk, w tym opcje kubków wyciągniętych z stali nierdzewnej
• Konkurencyjne ceny hurtowe hurtowe bezpośrednio w fabryce dla mieszanych zamówień hurtowych czterech modeli

Wyślij wymaganą ilość zakupu każdego modelu i środowiska pracy sprzętu w celu uzyskania szczegółowej oferty formalnej
