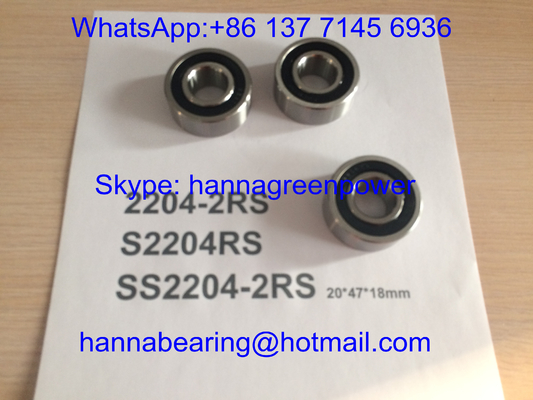

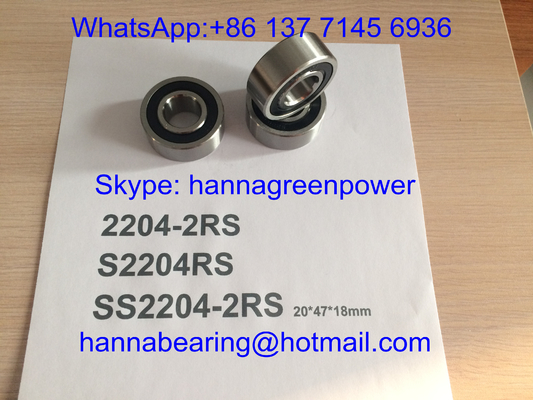

SS2204-2RS / S2204RS / 2204- TVH Samoregulowane łożyska kulkowe ze zębami gumowymi, 20*47*18mm

SS2204-2RS, S2204RS i 2204-TVH to dwurzędowe samonastawne łożyska kulkowe o identycznych wymiarach rdzenia 20×47×18 mm, różniące się materiałem, uszczelnieniem i konstrukcją koszyka:

• SS2204-2RS / S2204RS: Materiał ze stali nierdzewnej, dwustronne uszczelnienia gumowe kontaktowe 2RS, antykorozyjne do wilgotnych, korozyjnych środowisk warsztatowych
• 2204-TVH: Standardowa stal łożyskowa GCr15, typ otwarty bez uszczelnienia, koszyk z polimeru nylonowego TVH do szybkich, czystych i suchych urządzeń

Konstrukcja sferycznej bieżni zewnętrznej umożliwia automatyczną kompensację ugięcia wału, błędów montażu i deformacji obudowy, jednocześnie przenosząc obciążenia promieniowe i dwukierunkowe lekkie obciążenia osiowe. Szeroko stosowane do wałków tekstylnych, maszyn drukarskich, urządzeń do przetwarzania żywności, wentylatorów, przenośników i ogólnych zespołów napędowych przemysłowych, dwie wersje materiałowe/uszczelniające spełniają odpowiednio wymagania suchych przemysłowych i mokrych korozyjnych linii produkcyjnych.

Jednolite wymiary podstawowe

Średnica wewnętrzna d=20 mm, średnica zewnętrzna D=47 mm, szerokość B=18 mm

Struktura

Dwurzędowe samonastawne łożysko kulkowe

Minimalny promień zaokrąglenia r

1 mm

Podstawowa nośność dynamiczna Cr

14,7 kN

Podstawowa nośność statyczna C0r

3,55 kN

Ograniczona prędkość obrotowa z smarem

• 2204-TVH typ otwarty: 16300 obr/min
• SS2204-2RS wersja ze stali nierdzewnej z uszczelnieniem: 11500 obr/min

Masa netto

• 2204-TVH stal: 0,134 kg
• SS2204-2RS stal nierdzewna: 0,14 kg

Zakres temperatur pracy

-30°C ~ 120°C

1. SS2204-2RS / S2204RS

• Materiał: stal nierdzewna 440
• Uszczelnienie: dwustronne uszczelnienie gumowe z wargą 2RS
• Koszyk: tłoczony koszyk ze stali nierdzewnej
• Cecha: antykorozyjne, wodoodporne, pyłoszczelne, nadaje się do przemysłu spożywczego, chemicznego, wilgotnych warsztatów

2. 2204-TVH

• Materiał: stal chromowo-węglowa łożyskowa GCr15
• Uszczelnienie: typ otwarty bez uszczelnienia
• Koszyk: wzmocniony koszyk z nylonu PA66 TVH
• Cecha: niskie tarcie, wysoka prędkość, stabilne odprowadzanie ciepła do czystych, suchych urządzeń przemysłowych

Odpowiedniki

Seria łożysk samonastawnych 2204

Kod HS

8482103000

Pełne rysunki techniczne CAD, raport z testu antykorozyjnego stali nierdzewnej i lista dopasowania maszyn dostępne na życzenie

1. Sferyczna samonastawna konstrukcja pierścienia zewnętrznego automatycznie kompensuje zginanie wału, błędy montażu i deformację ramy urządzenia, zapobiegając zaciskaniu łożyska i nienormalnym hałasom spowodowanym słabą współosiowością
2. Dwie kompletne linie wariantów dla jednego rozmiaru: uszczelniony SS2204-2RS ze stali nierdzewnej do korozyjnych, wilgotnych warsztatów; otwarty 2204-TVH z nylonowym koszykiem do szybkich, suchych linii produkcyjnych, kompleksowe zakupy dla różnych warunków warsztatowych
3. Korpus SS2204-2RS ze stali nierdzewnej o doskonałej odporności na rdzę, podwójne uszczelnienia gumowe 2RS blokują parę wodną, resztki żywności, pył chemiczny i rozpryski cieczy, przedłużając żywotność wilgotnych urządzeń
4. Lekki koszyk z nylonu PA66 2204-TVH zmniejsza tarcie obrotowe, zapewnia stabilną pracę przy wysokich prędkościach i dobre odprowadzanie ciepła do ciągłych, wielozmianowych urządzeń tekstylnych i drukarskich
5. Dwurzędowa konstrukcja kulkowa zapewnia zrównoważoną nośność promieniową, wytrzymuje niewielkie dwukierunkowe obciążenia osiowe, stabilną pracę przy zmiennych obciążeniach lekkich i średnich
6. Wykończenie bieżni i kulek stalowych metodą superfiniszowania minimalizuje moment tarcia, zapewnia niskie wibracje i cichą pracę precyzyjnych przekładni rolkowych
7. Obsługa niestandardowych klas luzu (CN/C3), smaru wysokotemperaturowego/spożywczego, znakowania laserowego OEM i neutralnego opakowania antykorozyjnego w próżni dla globalnych dystrybutorów części zamiennych do maszyn przemysłowych

Zmniejszenie przestojów urządzeń spowodowanych awariami łożysk z powodu niewspółosiowości i obniżenie ogólnych kosztów konserwacji

• Maszyny do przetwórstwa spożywczego, rolki przenośników do napełniania napojów, urządzenia do przetwarzania owoców morza
• Małe wały napędowe w warsztatach chemicznych, urządzenia przemysłowe do mycia i czyszczenia
• Wentylatory zewnętrzne, krosna tekstylne i urządzenia drukarskie w wilgotnych warsztatach

• Maszyny do osnowy tekstylnej na sucho, rolki do cięcia tkanin, rolki do transferu druku cyfrowego
• Przemysłowe wentylatory chłodzące, lekkie przenośniki opakowaniowe, małe zespoły napędowe do obróbki drewna
• Ogólne suche urządzenia automatyki wewnętrznej, pomocnicze wały wsporcze małych silników

Idealny zestaw samonastawnych łożysk o zamiennym rozmiarze do remontu wieloscenariuszowych urządzeń przemysłowych

• Ponad 25 lat doświadczenia w profesjonalnej produkcji standardowych i nierdzewnych samonastawnych łożysk kulkowych
• Ścisłe przestrzeganie oryginalnych tolerancji wymiarowych, 100% zamienność z oryginalnymi łożyskami SS2204-2RS, S2204RS i 2204-TVH
• Kompletny przepływ produkcji: kucie/tłoczenie stali nierdzewnej → obróbka cieplna → precyzyjne szlifowanie bieżni → testy trwałości hałasu i niewspółosiowości gotowego produktu
• Wystarczający zapas magazynowy dla pełnej serii 2204, szybka wysyłka dla zamówień hurtowych części zamiennych do maszyn przemysłowych
• Profesjonalny zespół inżynierów zapewnia wskazówki dotyczące montażu z wyrównaniem wału i weryfikację dopasowania modelu urządzenia
• Produkty eksportowane do ponad 50 krajów, stabilne długoterminowe dostawy dla sieci serwisowych maszyn i hurtowników przemysłowych

Dostarczamy dwutypowe łożyska samonastawne do rozwiązywania problemów zużycia spowodowanego niewspółosiowością we wszystkich rodzajach urządzeń produkcyjnych

1. Kontrola składu chemicznego i twardości stali surowej/nierdzewnej przed obróbką
2. Toczenie CNC, precyzyjne szlifowanie sferycznej bieżni zewnętrznej i proces superfiniszowania lustrzanego
3. Obróbka cieplna hartowania i odpuszczania w stałej temperaturze w celu stabilizacji naprężeń wewnętrznych materiału
4. Pełne testy gotowego produktu: luz wewnętrzny, hałas obrotowy, elastyczność, test trwałości samonastawności i test zmęczeniowy obciążenia
5. Dodatkowy test starzenia w solance dla stali nierdzewnej; test wytrzymałości wysokotemperaturowej dla koszyka nylonowego
6. Pełna kontrola tolerancji wymiarowych + kontrola wyglądu wizualnego, powłoka oleju antykorozyjnego + niezależne opakowanie próżniowe w celu uniknięcia rdzy podczas transportu morskiego

Każda partia łożysk przechodzi pełną kontrolę przed wysyłką, aby zagwarantować stabilne działanie linii produkcyjnej

Szukasz hurtowych uszczelnionych łożysk samonastawnych SS2204-2RS, S2204RS ze stali nierdzewnej i otwartych łożysk samonastawnych 2204-TVH z nylonowym koszykiem 20×47×18 mm?
Wyślij zapytanie, aby otrzymać:

• Konkurencyjne ceny jednostkowe fabryczne dla obu wersji: ze stali nierdzewnej i stalowej
• Kompletna lista dopasowania maszyn tekstylnych/spożywczych/opakowaniowych
• Rozwiązania dotyczące klasy luzu, specjalnego smaru spożywczego/wysokotemperaturowego i opakowań z oznakowaniem laserowym OEM
• Wsparcie techniczne dotyczące montażu z wyrównaniem wału i regulacji usterek spowodowanych niewspółosiowością

Skontaktuj się z nami, aby uzyskać szczegółowy katalog wymiarów i dostępność magazynową w czasie rzeczywistym
