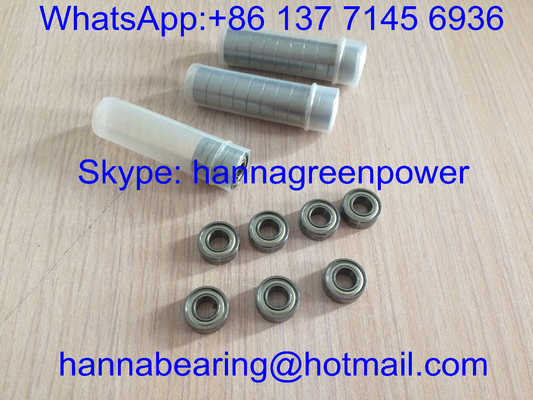

686B-2ZMC3 / 686-2ZC3 / 686ZZ Miniaturowe łożyska kulkowe z głęboką rowką z metalową osłoną, 6*13*5mm

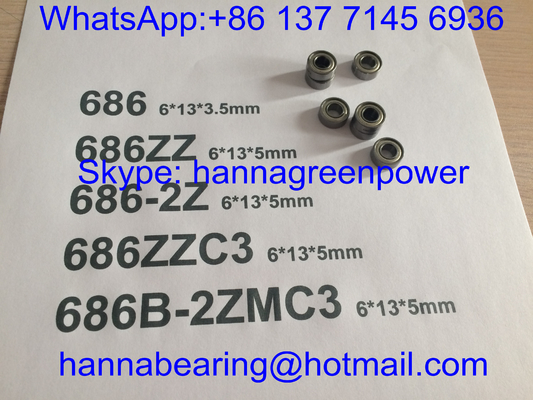

686ZZ, 686-2ZC3 i 686B-2ZMC3 należą do tej samej serii miniaturowych łożysk cienkościennych 686 o zunifikowanych wymiarach montażowych 6×13×5 mm, różniących się jedynie sufiksem konstrukcyjnym, luzem wewnętrznym i kodem oznaczenia koszyka.

• 686ZZ: Standardowa dwustronna bezkontaktowa metalowa osłona przeciwpyłowa ZZ, normalny luz wewnętrzny CN, ogólny standardowy model
• 686-2ZC3: Podwójne metalowe osłony ZZ + C3 powiększony luz promieniowy, zarezerwowany dla długo pracujących miniaturowych wrzecion o wysokiej prędkości obrotowej
• 686B-2ZMC3: Podwójne osłony ZZ, luz C3, ulepszony wzmocniony tłoczony stalowy koszyk typu B, zoptymalizowana tolerancja montażu wewnętrznego dla precyzyjnych mikro-urządzeń o dużym obciążeniu

Wszystkie warianty wykorzystują bezkontaktową konstrukcję cienkiej stalowej osłony o ultra-niskim tarciu obrotowym i doskonałym odprowadzaniu ciepła w porównaniu do łożysk uszczelnionych gumą. Polerowane na lustro bieżnie i precyzyjne kulki stalowe zapewniają stabilną, ultra-szybką, ciągłą pracę przy lekkich obciążeniach promieniowych. Wersja z luzem C3 kompensuje rozszerzalność cieplną maleńkich, szybkich wałów, aby zapobiec zatarciu łożyska po długotrwałej pracy. Szeroko stosowane do mikro-silników dronów RC, urządzeń do masażu kosmetycznego, rolek prowadzących drukarek 3D, małych wentylatorów chłodzących, medycznych instrumentów diagnostycznych i miniaturowych zespołów transmisyjnych automatyki.

Uzyskaj wycenę w ciągu 24 godzin dla zamówienia hurtowego części zamiennych do Twoich miniaturowych urządzeń

Kompletne rysunki wymiarowe CAD i lista dopasowania mikro-urządzeń dostępne na życzenie

1. Trzy warianty modeli mają identyczny rozmiar montażowy 6×13×5 mm, różnią się jedynie strukturą koszyka i klasą luzu, zaspokajając ogólne wymagania dotyczące ochrony przed kurzem, rozszerzalności cieplnej przy wysokich prędkościach i precyzyjnego obciążenia lekkiego i ciężkiego w jednej kompletnej serii.
2. Bezdotykowa metalowa osłona ZZ tworzy niewielką szczelinę labiryntową między osłoną a pierścieniem wewnętrznym, drastycznie zmniejszając straty tarcia obrotowego i zapewniając doskonałe odprowadzanie ciepła podczas długotrwałej, szybkiej pracy mikro-silników.
3. Konstrukcja z powiększonym luzem C3 dla 686-2ZC3 i 686B-2ZMC3 kompensuje rozszerzalność cieplną miniaturowych, szybkich wrzecion, skutecznie eliminując blokowanie łożyska, opóźnienie obrotowe i nietypowe hałasy spowodowane wzrostem temperatury.
4. Ulepszony wzmocniony koszyk typu B w 686B-2ZMC3 poprawia stabilność konstrukcji, zapobiega deformacji koszyka pod wpływem częstych obciążeń naprzemiennych przy uruchamianiu i zatrzymywaniu, idealny do precyzyjnych urządzeń testujących i modeli zasilanych elektrycznie.
5. Ultra-gładkie, polerowane na lustro bieżnie wewnętrzne/zewnętrzne i precyzyjne kulki stalowe drastycznie redukują wibracje i hałas, zapewniając cichą i stabilną pracę urządzeń kosmetycznych, optycznych przyrządów pomiarowych i modeli RC.
6. Ultra-cienka, lekka konstrukcja zajmuje minimalną przestrzeń montażową, idealnie pasuje do kompaktowych, wąskich wałów mikro-urządzeń o ścisłych ograniczeniach objętości i wagi.
7. Stabilne hartowanie i odpuszczanie stali GCr15 zapewnia doskonałą odporność na zmęczenie, wytrzymuje częste obciążenia naprzemienne przy uruchamianiu i zatrzymywaniu w miniaturowych silnikach napędowych.
8. Obsługa niestandardowych klas luzu, specjalnego smaru o niskiej lepkości do wysokich prędkości, znakowania laserowego OEM i neutralnego opakowania antykorozyjnego w próżni dla globalnych dystrybutorów części zamiennych do maszyn miniaturowych.

Zmniejsza przestoje precyzyjnych mikro-urządzeń i obniża ogólne koszty konserwacji produkcji

To cienkościenne miniaturowe łożysko metalowe z osłoną serii 686 o wymiarach 6×13×5 mm jest szeroko stosowane do:

• Silniki napędowe dronów RC, samochodów zdalnie sterowanych, samolotów modelarskich o wysokiej prędkości obrotowej
• Pistolety do masażu twarzy, urządzenia wibracyjne do pielęgnacji skóry, przenośne instrumenty kosmetyczne
• Wały napędowe ekstruderów drukarek 3D i rolek prowadzących
• Wentylatory chłodzące notebooków, małe dmuchawy, miniaturowe elementy obrotowe
• Medyczne instrumenty analityczne, optyczne precyzyjne urządzenia pomiarowe
• Przekładnie zębate miniaturowe, małe silniki krokowe, domowe miniaturowe narzędzia elektryczne
• Warsztaty naprawcze sprzętu i hurtownicy części zamiennych do mikro-przemysłu na całym świecie

Przewodnik wyboru modelu:

• 686ZZ: Ogólne środowisko wewnętrzne o niskim zapyleniu, silniki miniaturowe o średniej prędkości
• 686-2ZC3: Długo pracujące wrzeciona o wysokiej prędkości obrotowej, podatne na wzrost temperatury
• 686B-2ZMC3: Urządzenia precyzyjne z częstym uruchamianiem i zatrzymywaniem oraz lekkimi obciążeniami naprzemiennymi

Idealne kompaktowe łożysko zamienne do remontu szybkich, lekko obciążonych, miniaturowych urządzeń precyzyjnych

• Ponad 25 lat doświadczenia w profesjonalnej produkcji miniaturowych łożysk kulkowych cienkościennych serii 686
• Ścisłe przestrzeganie międzynarodowych standardów tolerancji wymiarowych dla łożysk miniaturowych, 100% zamienne z oryginalnymi łożyskami 686ZZ / 686-2ZC3 / 686B-2ZMC3
• Kompletny proces produkcyjny obejmujący kucie stali, obróbkę cieplną, precyzyjne szlifowanie bieżni oraz testy hałasu i wytrzymałości przy ultra-wysokich prędkościach
• Wystarczający zapas magazynowy dla trzech wariantów serii 686, szybka wysyłka dla zamówień hurtowych części zamiennych do mikro-urządzeń
• Profesjonalny zespół inżynierów zapewnia wskazówki dotyczące montażu wałów miniaturowych na wcisk oraz sugestie dotyczące wyboru luzu i typu koszyka
• Produkty eksportowane do ponad 50 krajów, stabilne długoterminowe dostawy dla dostawców precyzyjnej elektroniki, urządzeń kosmetycznych i rynku wtórnego modeli

Dostarczamy miniaturowe łożyska metalowe z osłoną o niskim tarciu i wysokiej prędkości obrotowej dla kompaktowych mikro-silników i urządzeń automatyki

1. Kontrola składu chemicznego i twardości surowej stali łożyskowej przed obróbką
2. Proces toczenia pierścieni wewnętrznych/zewnętrznych CNC, precyzyjne szlifowanie bieżni i polerowanie na lustro
3. Obróbka cieplna w stałej temperaturze hartowania i odpuszczania w celu stabilizacji naprężeń wewnętrznych materiału
4. Pełne testowanie gotowego produktu: luz wewnętrzny, hałas obrotowy, elastyczność obrotowa, wytrzymałość przy ultra-wysokich prędkościach i test zmęczeniowy przy lekkich obciążeniach naprzemiennych
5. Pełna kontrola tolerancji wymiarowych pierścienia wewnętrznego, pierścienia zewnętrznego i szerokości, a także kontrola wizualna pod kątem zarysowań
6. Powłoka oleju antykorozyjnego + niezależne opakowanie próżniowe, aby zapobiec rdzy podczas transportu morskiego na długich dystansach

Każda partia miniaturowych łożysk 686 przechodzi pełną kontrolę przed wysyłką, aby zagwarantować stabilną pracę precyzyjnych mikro-urządzeń

Szukasz hurtowych miniaturowych łożysk metalowych z osłoną cienkościenną 686ZZ, 686-2ZC3 i 686B-2ZMC3 o wymiarach 6×13×5 mm?
Wyślij zapytanie, aby otrzymać:

• Konkurencyjne ceny jednostkowe bezpośrednio od producenta dla wersji ZZ z luzem CN, luzem C3 i wzmocnionym koszykiem B
• Kompletna lista dopasowania do modeli RC / urządzeń kosmetycznych / mikro-silników
• Rozwiązania dotyczące niestandardowej klasy luzu, specjalnego smaru do wysokich prędkości i opakowań z oznakowaniem laserowym OEM
• Wsparcie techniczne dotyczące montażu łożysk wałów miniaturowych na wcisk i rozwiązywania problemów z hałasem przy wysokich prędkościach

Szczegółowy katalog wymiarów i dostępność magazynowa w czasie rzeczywistym można sprawdzić po kontakcie
