1. Przegląd produktu

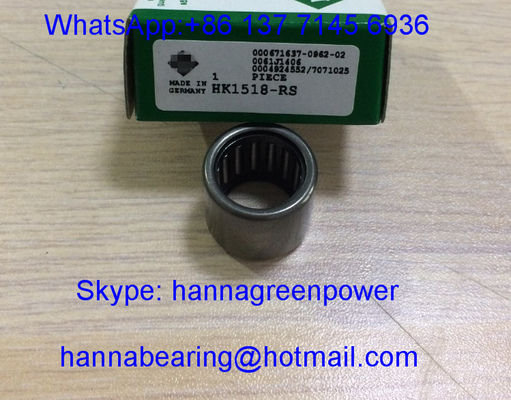

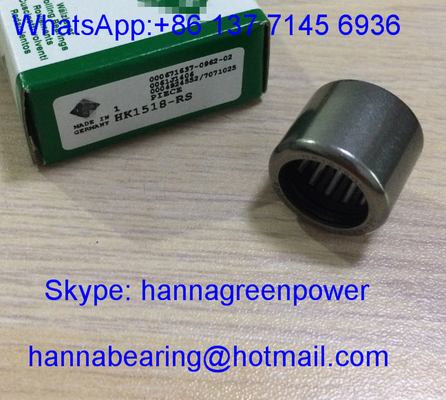

HK1518, HK1518-RS i HK1518RS to metryczne, jednorzędowe, otwarte igłyskowe łożyska igiełkowe bez pierścienia wewnętrznego, o zunifikowanych wymiarach rdzenia Fw=15mm średnicy wewnętrznej rolki, średnicy zewnętrznej D=21mm, całkowitej szerokości C=18mm. Seria HK przyjmuje zintegrowany, jednoczęściowy, tłoczony cienki stalowy pierścień zewnętrzny o otwartej konstrukcji, bezpośrednio wciśnięty w otwór obudowy z luzem montażowym, bez potrzeby stosowania dodatkowych elementów mocujących.

• HK1518: Podstawowy typ otwarty bez uszczelnienia gumowego, doskonałe odprowadzanie ciepła, odpowiedni do czystych, suchych środowisk pracy w pomieszczeniach;
• HK1518-RS / HK1518RS: Dwa różne kody oznaczeń dla identycznej wersji z jednowargowym uszczelnieniem stykowym NBR, uszczelnienie RS zamontowane z jednej strony blokuje drobny pył, płyn chłodzący i lekką wilgoć w lekko zanieczyszczonych warsztatach produkcyjnych.

Tłoczona stalowa klatka równomiernie rozdziela gęsto upakowane rolki igiełkowe, zapewniając ultra-wysoką nośność promieniową przy ultra-wąskim przekroju poprzecznym promieniowym. Dopasowana powierzchnia wału montażowego musi być hartowana do HRC60–64 z lustrzanym wykończeniem, aby służyć jako wewnętrzna bieżnia. Ta seria przenosi tylko czyste obciążenia promieniowe, szeroko stosowana w miniaturowych przekładniach, ręcznych narzędziach elektrycznych, rolkach napinających w przemyśle tekstylnym, automatycznych częściach obrotowo-ślizgowych, mikro zaworach hydraulicznych i zespołach przeniesienia napędu w lekkich maszynach rolniczych z ograniczoną przestrzenią montażową promieniową.

Uzyskaj wycenę w ciągu 24 godzin dla swojego projektu

2. Specyfikacje techniczne

Zunifikowane parametry bazowe

Fw (Średnica wewnętrzna zespołu igiełkowego): 15 mm
Średnica zewnętrzna D: 21 mm
Całkowita szerokość C: 18 mm
Konstrukcja: Jednorzędowe, otwarte, tłoczone łożysko igiełkowe, bez pierścienia wewnętrznego, tłoczony stalowy prowadnik rolek
Materiał: Tłoczony pierścień i rolki igiełkowe ze stali chromowej GCr15 o wysokiej zawartości węgla
Standardowy luz promieniowy: CN normalny luz
Referencyjna prędkość obrotowa graniczna z smarowaniem smarem: 15000 obr/min
Referencyjna prędkość obrotowa graniczna ze smarowaniem olejem: 18800 obr/min
Wymagana twardość dopasowanego wału: HRC60–64 lustrzane wykończenie
Minimalna fazka r: 0,6 mm

HK1518

Uszczelnienie: Otwarte po obu stronach, bez uszczelnienia gumowego
Nośność dynamiczna Cr: 11300 N
Nośność statyczna Cor: 14700 N
Granica nośności zmęczeniowej Pu: 2010 N
Masa netto: 0,0145 kg

HK1518-RS / HK1518RS

Uszczelnienie: Jednostronne uszczelnienie przeciwpyłowe z gumy NBR typu RS, dwa numery części dla tej samej konstrukcji uszczelnionej
Nośność dynamiczna Cr: 10950 N
Nośność statyczna Cor: 14250 N
Granica nośności zmęczeniowej Pu: 1950 N
Masa netto: 0,0149 kg
Kompletne rysunki wymiarowe i pełne dane techniczne dotyczące obciążeń trzech modeli są dostępne na życzenie klienta.

3. Kluczowe zalety

1. Zintegrowana konstrukcja z tłoczonego cienkiego stalowego pierścienia zewnętrznego, wciśnięta bezpośrednio w otwór obudowy z luzem montażowym, bez pierścieni zabezpieczających lub tulei pozycjonujących, zmniejsza liczbę części montażowych i koszty pracy
2. Ultra-cienki przekrój poprzeczny promieniowy minimalizuje zajmowaną przestrzeń promieniową urządzenia, idealnie pasuje do wymagań miniaturowych, kompaktowych konstrukcji przeniesienia napędu
3. Dwie opcje konstrukcyjne (otwarta / z pojedynczym uszczelnieniem RS) obejmują główne warunki pracy: czyste suche i wilgotne, zapylone środowiska produkcyjne; HK1518-RS i HK1518RS to identyczne produkty uszczelnione o różnych standardach oznakowania
4. Gęste rozmieszczenie rolek igiełkowych zapewnia doskonałą sztywność promieniową i dużą nośność, stabilną, ciągłą pracę przy średnich prędkościach w warunkach częstych rozruchów i zatrzymań pod wpływem lekkich obciążeń udarowych
5. Lekka tłoczona stalowa klatka zapewnia równomierne prowadzenie rolek, niskie straty tarcia i wydajne odprowadzanie ciepła podczas długotrwałej, nieprzerwanej pracy urządzeń
6. Opcje niestandardowe obejmują dwustronne uszczelnienia kompozytowe 2RS, powiększony luz promieniowy C3, tłoczony pierścień zewnętrzny ze stali nierdzewnej antykorozyjnej, znakowanie laserowe OEM i wypełnienie smarem odpornym na zużycie w wysokich temperaturach
   Skutecznie upraszcza procesy obróbki obudowy i przedłuża żywotność kompaktowych zespołów przeniesienia napędu na końcu wału

4. Zastosowania

Ten zestaw otwartych łożysk igiełkowych z tłoczonym pierścieniem zewnętrznym HK1518 / HK1518-RS / HK1518RS o wielu specyfikacjach jest szeroko stosowany w następujących kompaktowych, lekkich i średnich urządzeniach przemysłowych:

• Miniaturowe przekładnie redukcyjne, zespoły podpór wałów obrotowych w małych skrzyniach biegów
• Ręczne narzędzia elektryczne, mini maszyny ogrodnicze i lekkie części obrotowo-ruchome maszyn rolniczych
• Krosna tekstylne, małe urządzenia drukarskie, zespoły rolek napinających i ślizgowych
• Miniaturowe mechanizmy liniowe automatyki i elementy pozycjonujące wałów krzywkowych
• Małe zawory sterujące hydrauliczne, lekkie zespoły obrotowo-ślizgowe mikro pomp wodnych
• Części zamienne na rynku wtórnym dla urządzeń z otwartymi łożyskami igiełkowymi z tłoczonym pierścieniem zewnętrznym o średnicy wewnętrznej 15 mm

Idealne wielowariantowe rozwiązanie łożyskowe o wysokiej nośności promieniowej dla urządzeń przeniesienia napędu przemysłowego o wąskiej przestrzeni promieniowej

5. Dlaczego wybrać łożyska GQZ

• 25 lat doświadczenia w profesjonalnej produkcji otwartych łożysk igiełkowych z tłoczonym pierścieniem zewnętrznym serii HK
• Trzy modele w pełni wymiarowo wymienne z łożyskami serii HK15 o standardzie międzynarodowym, spójne tolerancje wymiarowe i wskaźniki wydajności obciążenia
• Kompleksowa obsługa niestandardowa OEM i ODM wspierająca podwójne uszczelnienie, obudowę ze stali nierdzewnej i niestandardowe luzy
• Ścisła kontrola całego procesu: badanie twardości surowców, precyzja głębokiego tłoczenia pierścienia zewnętrznego, szczelność uszczelnienia i testy cyklu zmęczeniowego obciążenia dynamicznego przed dostawą
• Profesjonalny zespół inżynierów ds. łożysk zapewnia wskazówki dotyczące tolerancji luzu montażowego obudowy i twardości dopasowanego wału w ciągu 24 godzin
• Stabilne linie produkcyjne masowej produkcji z preferencyjnymi cenami hurtowymi dla długoterminowych producentów maszyn

Koncentrujemy się na stabilnej wydajności dociskania, niezawodnej odporności na kurz i długoterminowej współpracy korzystnej dla obu stron z globalnymi nabywcami przemysłowymi

6. Kontrola jakości

• Kontrola składu chemicznego i twardości powierzchni surowca ze stali chromowej GCr15
• Precyzyjne głębokie tłoczenie, przycinanie i formowanie integralnego otwartego zewnętrznego pierścienia tłoczonego
• Proces obróbki cieplnej w stałej temperaturze w celu stabilizacji wewnętrznych naprężeń metalu i zwiększenia odporności powierzchni na zużycie
• Kompleksowe testy wydajności: jednorodność luzu promieniowego, spójność rozmieszczenia rolek igiełkowych, nośność dynamiczna/statyczna i trwałość uszczelnienia RS w zakresie ochrony przed pyłem
• Kontrola jednorodności zespołu rolek i oddzielna ponowna kontrola wymiarów i wyglądu każdego modelu przed opakowaniem antykorozyjnym i wysyłką

Każda partia łożysk przechodzi pełny próbny test cyklu posuwisto-zwrotnego, aby zagwarantować stabilną, ciągłą pracę pod dużym obciążeniem promieniowym

7. Uzyskaj wycenę teraz

Jeśli potrzebujesz wysokiej jakości otwartych łożysk igiełkowych z tłoczonym pierścieniem zewnętrznym HK1518, HK1518-RS i HK1518RS z pojedynczym uszczelnieniem do miniaturowych przekładni i narzędzi elektrycznych, wyślij nam swoje zapytanie bezpośrednio.
Po przesłaniu zapytania otrzymasz pełne profesjonalne usługi wsparcia:

• Szybka odpowiedź z oficjalną wyceną fabryczną w ciągu 24 godzin
• Indywidualne wskazówki dotyczące tolerancji luzu montażowego obudowy i dopasowania parametrów twardości wału od profesjonalnych inżynierów ds. łożysk
• Niestandardowe sugestie rozwiązań łożyskowych, w tym warianty z podwójnym uszczelnieniem RS i opcje tłoczonego pierścienia zewnętrznego ze stali nierdzewnej antykorozyjnej
• Konkurencyjna cena hurtowa bezpośrednio z fabryki dla mieszanych zamówień hurtowych obejmujących trzy modele

Wyślij wymaganą ilość zakupu każdego modelu i środowisko pracy urządzenia, aby uzyskać szczegółową formalną wycenę

8. Często zadawane pytania

P1: Jaka jest różnica między HK1518-RS a HK1518RS?
O1: Oba numery części odpowiadają temu samemu łożysku igiełkowemu z pojedynczym uszczelnieniem RS, jedynie różne formaty zapisu oznaczeń branżowych, wymiary i parametry są całkowicie spójne.
P2: Jaka jest kluczowa cecha łożysk igiełkowych z tłoczonym pierścieniem zewnętrznym serii HK?
O2: Otwarty, cienki stalowy pierścień zewnętrzny, montaż przez docisk bez dodatkowych pierścieni zabezpieczających, ultra-kompaktowy rozmiar promieniowy dla mini konstrukcji przeniesienia napędu.
P3: Czy łożyska serii HK mogą pracować bez hartowanego, szlifowanego wału?
O3: Nie zaleca się. Dopasowana powierzchnia styku wału musi osiągnąć twardość hartowania HRC60–64 z lustrzanym wykończeniem, aby służyć jako wewnętrzna bieżnia i uniknąć szybkiego zużycia łożyska.
